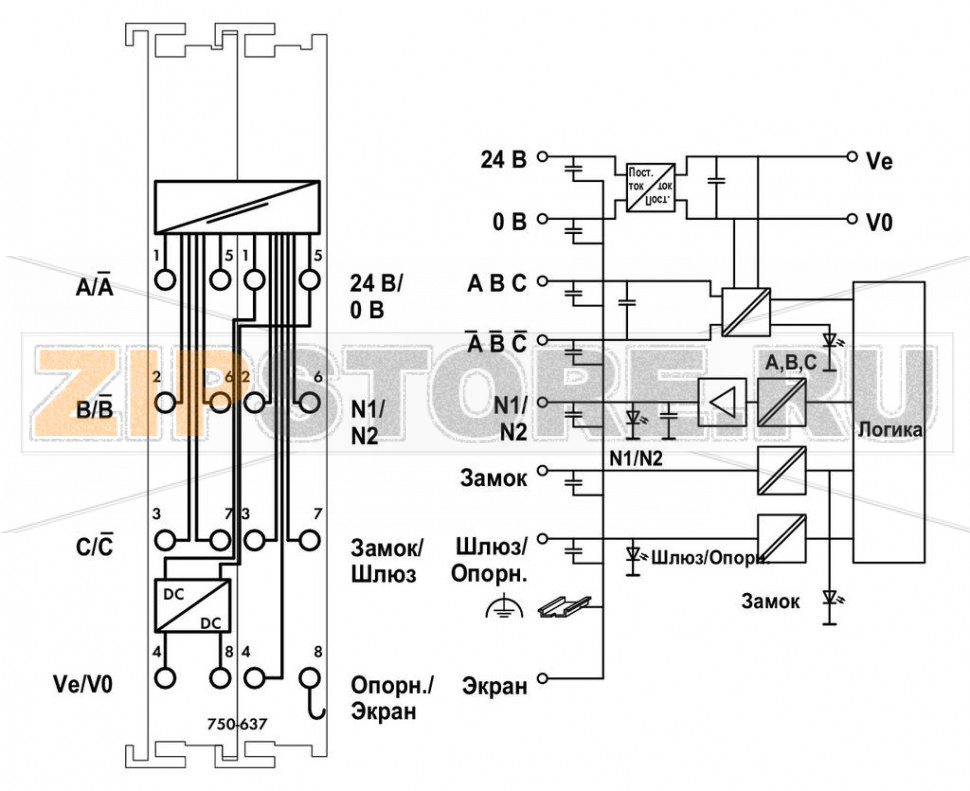

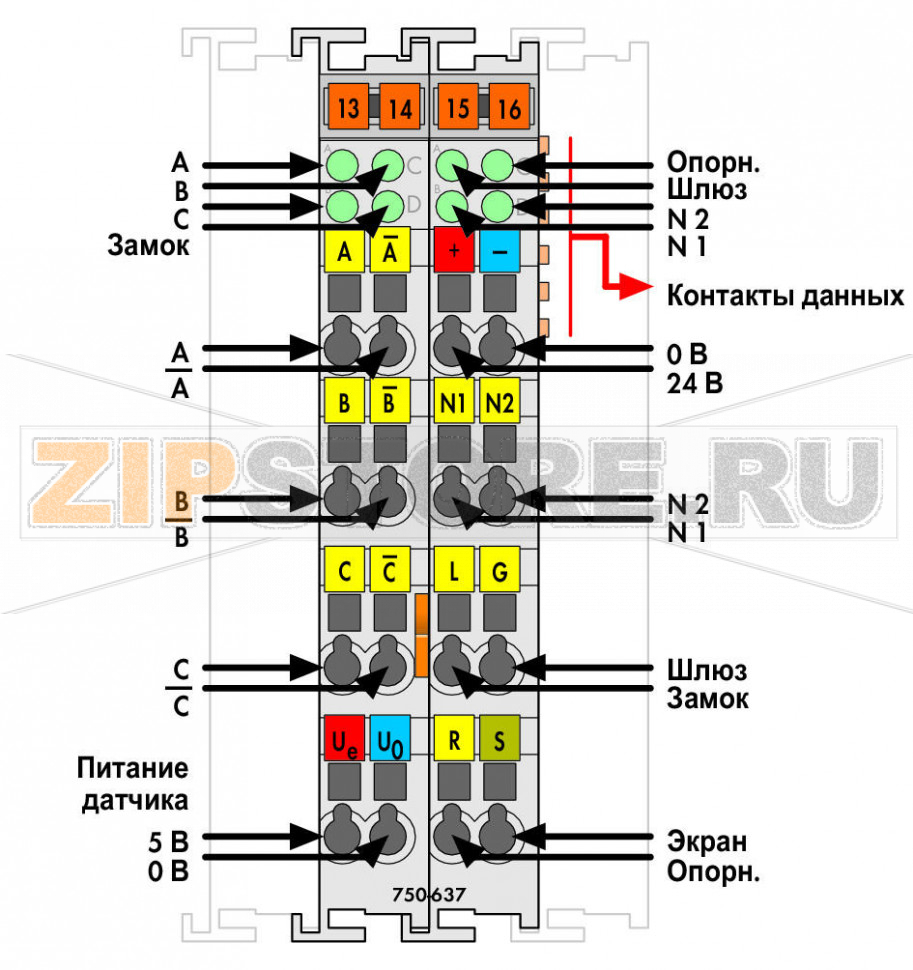

Этот модуль служит интерфейсом для любого инкрементного шифратора с подключением по RS-422.
Счетчик с квадратурным дешифратором, а также защёлку для нулевого импульса можно считывать или активировать с помощью устройства управления. Устройство управления может устанавливать счетчик или передавать его значение на защёлку. Как вариант, то же самое можно сделать с помощью входа «C» (индекс) или «Latch» (защёлка).
Частотная информация собирается автоматически и также может быть передана в устройство управления.
С помощью входа G возможна блокировка счётчика. Вход «Ref» (опорный) можно использовать для активизации исходной точки функции «C».
Выходы N1 и N2 показывают, находится ли значение счётчика в пределах заданного диапазона значений. Этот диапазон можно регулировать.
Модуль должен быть подключен к внешнему источнику питания 24 В пост. тока. В таком случае на шифратор может быть подано питание 24 В пост. тока или, как вариант, 5 В пост. тока, ответвлённые от внутренних контактов (Ve/V0).
Экран (щит) напрямую подсоединён к несущему DIN-рельсу.
| Разрядность счётчика | 32 Bit |
| Подключение датчика | A, /A, B, /B, C, /C |
| Напряжение питания датчика | DC 5 V |
| Макс. ток питания датчика | 300 mA |
| Разрядность защёлки нулевого импульса | 32 Bit |
| Квадратурный дешифратор | 4-кратный счёт (x4) |
| Входной ток (тип.) | защёлка — 5 mA, строб — 7 mA, опорный — 7 mA |
| Выходной ток на канал | 0,5 A |
| Выходной ток | с защитой от короткого замыкания |
| Выходное напряжение | 24 VDC |
| Напряжение сигнала (0) | UABC = RS-422; Latch, Gate, Ref: -3 … +5 VDC |
| Напряжение сигнала (1) | UABC = RS-422; Latch, Gate, Ref: 15 … 30 VDC |
| Битовая ширина | 1 × 32 бит — данные, 1 × 8 бит — управление/состояние |
| Рабочая частота | 250 kHz |
| Команды | чтение, установка, включение |
| Системное напряжение питания | DC 5 V; через контактные шины |
| Потребление по системному питанию (5 В) | 110 mA |
| Потребление по полевому питанию (модуль без внешней нагрузки) | 35 mA |
| Изоляция | 500 В система/питание |
| Технология подключения: входы/выходы | 16 × CAGE CLAMP® |
| Тип соединения (1) | Входы/выходы |
| Одножильные проводники | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Гибкие многожильные проводники | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Длина снятия изоляции | 8 … 9 mm / 0.31 … 0.35 inch |
| Ширина | 24 mm / 0.945 inch |
| Высота | 100 mm / 3.937 inch |
| Длина | 69,8 mm / 2.748 inch |
| Расстояние от верхней кромки DIN-35 | 62,6 mm / 2.465 inch |
| Тип монтажа | DIN-рейка 35 мм |
| Цвет | светло-серый |
| Материал корпуса | Поликарбонат, полиамид 6.6 |
| Пожарная нагрузка | 1,572 MJ |
| Вес | 101,4 g |
| Маркировка соответствия | CE |
| Температура окружающего воздуха (эксплуатация) | 0 … 55 °C |
| Температура окружающего воздуха (хранение) | -40 … 85 °C |
| Степень защиты | IP20 |
| Степень загрязнения | 2 по IEC 61131-2 |
| Рабочая высота | 0 … 2000 m |
| Монтажное положение | горизонтально (стоя/лежа) или вертикально |
| Относительная влажность (без конденсации) | 95 % |
| Виброустойчивость | 4g по IEC 60068-2-6 |
| Ударопрочность | 15g по IEC 60068-2-27 |
| ЭМС — устойчивость к помехам | согласно EN 61000-6-2, судовые применения |
| ЭМС — эмиссия помех | согласно EN 61000-6-4, судовые применения |
| Устойчивость к газовой коррозии | по IEC 60068-2-42 и IEC 60068-2-43 |
| Допустимая концентрация H2S при 75 % RH | 10 ppm |
| Допустимая концентрация SO2 при 75 % RH | 25 ppm |
| Группа продукции | 15 (Remote I/O) |
| Тип упаковки | BOX |
| Страна происхождения | DE |
| GTIN | 4045454801021 |
| Код ТН ВЭД | 85389099990 |

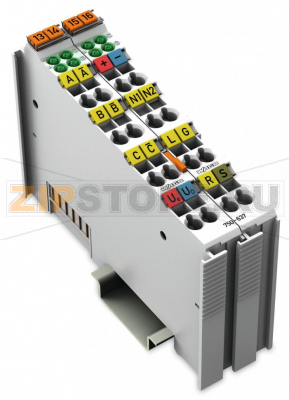

Интерфейс инкрементного шифратора WAGO 750-637 — специализированный модуль для подключения дифференциальных энкодеров по RS-422 с каналами A, B и индексом C. Он преобразует импульсные сигналы в 32‑битное позиционное значение, обеспечивает четырёхкратную обработку фаз (x4) для точного отслеживания положения и скорости, и передаёт данные контроллеру в составе системы WAGO I/O. Модуль поддерживает аппаратную защёлку и стробирование, что упрощает синхронизированное считывание позиции, а также имеет оконные выходы N1/N2 для сигнализации нахождения счётчика в заданном диапазоне.
Решение применяется в приводах, на конвейерах, в упаковочных и деревообрабатывающих машинах, линиях резки и намотки, в станках, а также там, где необходимы измерение длины, угла, скорость и позиционирование. Поддержка опорного входа Ref помогает инициализировать нулевую точку по индексу C, а вход Gate позволяет программно или аппаратно блокировать счёт, исключая паразитные импульсы при наладке.
Питание шифратора может подаваться непосредственно через модуль (5 В DC или 24 В DC), что снижает количество внешних блоков питания. Экран кабеля рекомендуется надёжно заземлять на DIN‑рейку — WAGO 750-637 обеспечивает прямое подключение щита к рельсу для повышения электромагнитной помехоустойчивости. При правильной укладке кабеля и использовании витых пар RS‑422 достигается стабильная работа на высоких частотах.
Основные причины поломок: неправильное подключение дифференциальных линий A/A‑, B/B‑, C/C‑ или переполюсовка питания; отсутствие согласования линии или чрезмерная длина кабеля без экранирования; превышение допустимой частоты или уровня сигналов; короткие замыкания на силовых выходах; перенапряжения и наводки из‑за плохого заземления; попадание пыли и влаги при эксплуатации вне класса IP20; вибрации сверх норм; воздействие агрессивных газов (H2S, SO2) выше допустимых уровней; перегрев в шкафах без вентиляции; электростатические разряды при обслуживании.
Как понять, что запчасть вышла из строя: счётчик не увеличивается при вращении энкодера либо изменяется скачками; неверное направление подсчёта; пропуски индекса C и отсутствие корректной инициализации нулевой точки; нестабильные или «дрожащие» значения скорости; отсутствие питания шифратора (на выходе 5/24 В) при наличии входного питания; выходы N1/N2 постоянно активны или не реагируют на изменение диапазона; нарушения обмена в узле I/O или индикация ошибки на модуле; сильный нагрев корпуса и запах перегрева. Для исключения неисправности датчика полезно заменить энкодер на заведомо исправный и проверить кабель.
Рекомендации по уходу и эксплуатации: регулярно подтягивать клеммы и проверять прижим CAGE CLAMP; поддерживать чистоту в шкафу управления и не допускать конденсата; использовать экранированные витые пары для RS‑422 с заземлением экрана с одной стороны и корректным оконечиванием (120 Ом — по рекомендациям производителя энкодера); разводить силовые и сигнальные кабели раздельно; контролировать температуру в шкафу, обеспечивать вентиляцию; соблюдать допустимые длину и прокладку линии; перед подключением/отключением обесточивать модуль, если горячая замена не предусмотрена проектом; периодически проверять корректность параметров в контроллере (настройки масштаба, фильтров, порогов окон N1/N2). Для длительного хранения держать модуль в сухом месте при рекомендуемых температурах и в заводской упаковке.
Следование этим рекомендациям повышает надёжность WAGO 750-637 и продлевает срок службы как модуля, так и подключённых энкодеров.
