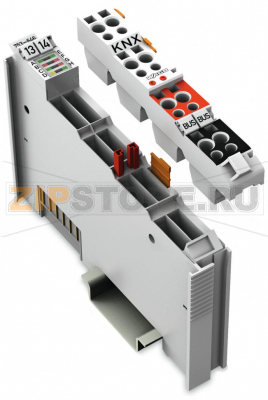

Модуль ввода-вывода KNX/EIB/TP1 серии 753-646 используется для подключения к сети KNX/EIB/TP1. Модуль поддерживает две различные функции:
1. Режим устройства: с помощью этого модуля все программируемые контроллеры (1*), используемые в системах автоматизации инженерных систем зданий, можно подключать к сети KNX/TP1. В сети KNX модуль работает как стандартное устройство KNX и настраивается с помощью профессионального пусконаладочного инструмента ETS 3. Модуль поддерживает до 253 коммуникационных объектов с любыми DPT, 254 групповых адресов и 254 ассоциаций. Прикладная программа создается с помощью WAGO-I/O-PRO CAA. Плагин ETS3, входящий в базу данных продуктов WAGO, необходим для сопоставления данных прикладной программы с групповыми адресами.
*1: См. www.wago.com: документация WAGO-I/O-SYSTEM 753 — Специальные модули, модуль KNX/EIB/TP1 — режим устройства.
2. Режим маршрутизатора: при совместном использовании с контроллером 750-849 KNX IP и подключенным первым модулем 753-646 KNX/EIB/TP1 этот модуль может работать как маршрутизатор KNXnet/IP. Переключение в режим маршрутизатора выполняется автоматически. Отдельная прикладная программа для работы в режиме маршрутизатора не требуется. Адресация дополнительных модулей, подключенных к контроллеру KNX IP, в приложении выполняется в режиме устройства.

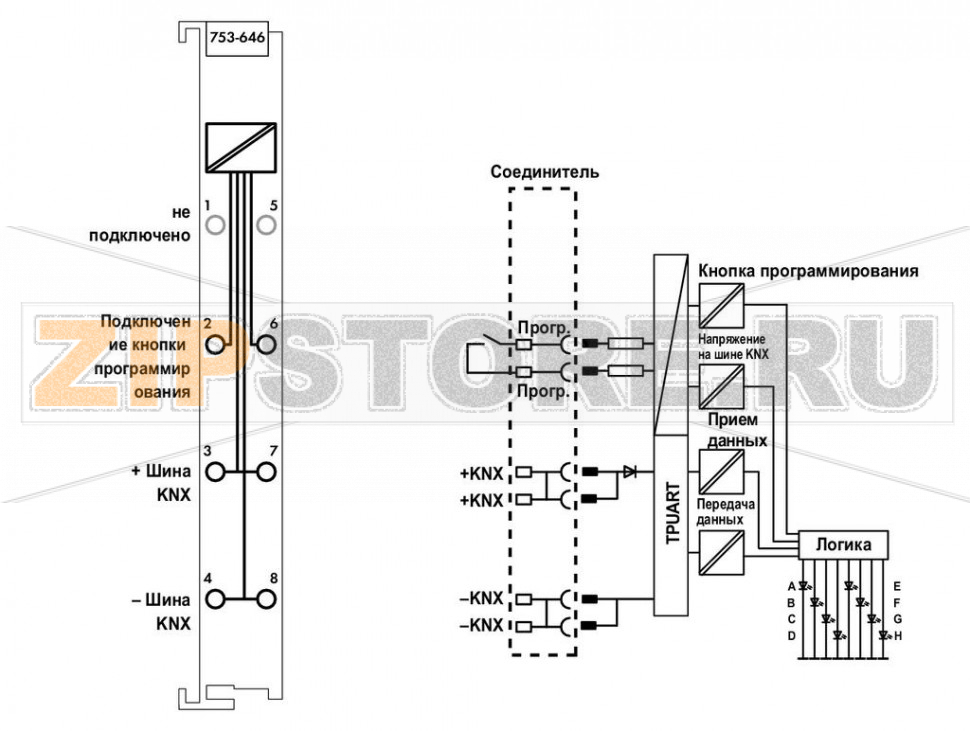

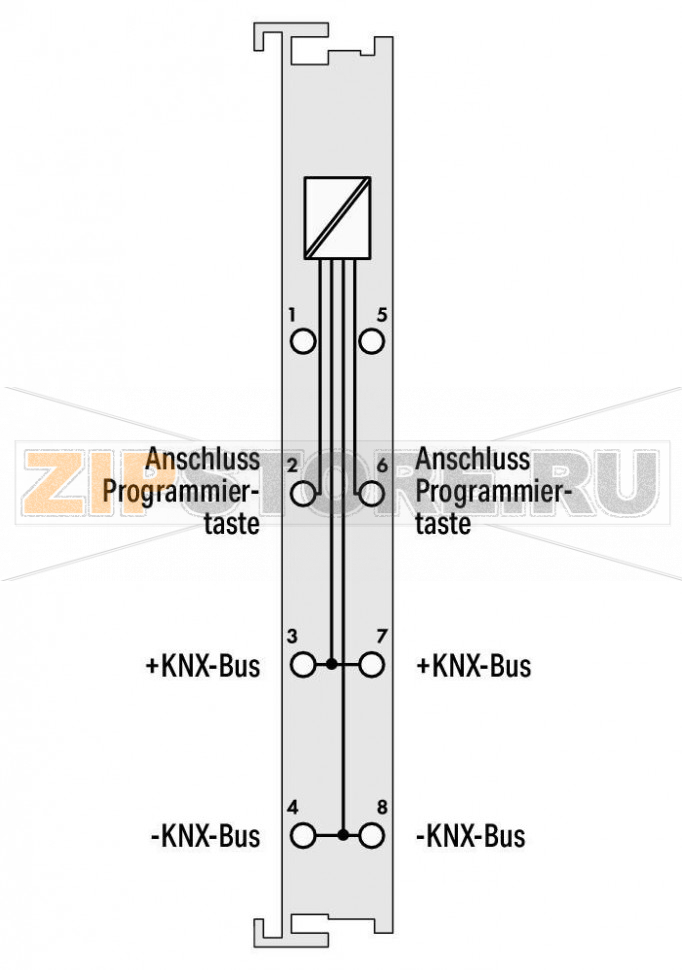

Соединитель серии 753 с внутренними перемычками контактов (3/7 и 4/8) входит в комплект поставки.
Для работы с модулем ввода-вывода KNX/EIB/TP1 необходим внешний источник питания шины KNX и ETS 3.0 Professional.
Технические данные
| Спецификация шины | KNX/TP1 bus specification: 1.0 |
| Параметры устройства | Число групповых адресов: 254; число коммуникационных объектов: 253; число ассоциаций: 254 |
| Потребление тока (тип.) | 5 мА (KNX) |
| Скорость обмена | 9,6 кБод (KNX) |
| Длина телеграммы | 24 байта |
| Питание шины | KNX: от блока питания шины KNX |
| Ввод в эксплуатацию | WAGO-I/O-PRO V2.3 |
| Расширенная диагностика | через функциональный блок FbKNX_Master_646 (режим устройства) |
| Напряжение системного питания | DC 5 В; через контактные шины |
| Потребление по системному питанию (5 В) | 25 мА |
| Изоляция | 2,5 кВ (среднекв.) |
Данные соединения
| Технология подключения: входы/выходы | 8 x CAGE CLAMP® |
| Тип подключения (1) | Входы/выходы |
| Сечение одножильных проводников | 0,08 … 2,5 мм² / 28 … 14 AWG |
| Сечение многожильных тонких проводников | 0,08 … 2,5 мм² / 28 … 14 AWG |
| Длина зачистки | 9 … 10 мм / 0,35 … 0,39 дюйма |

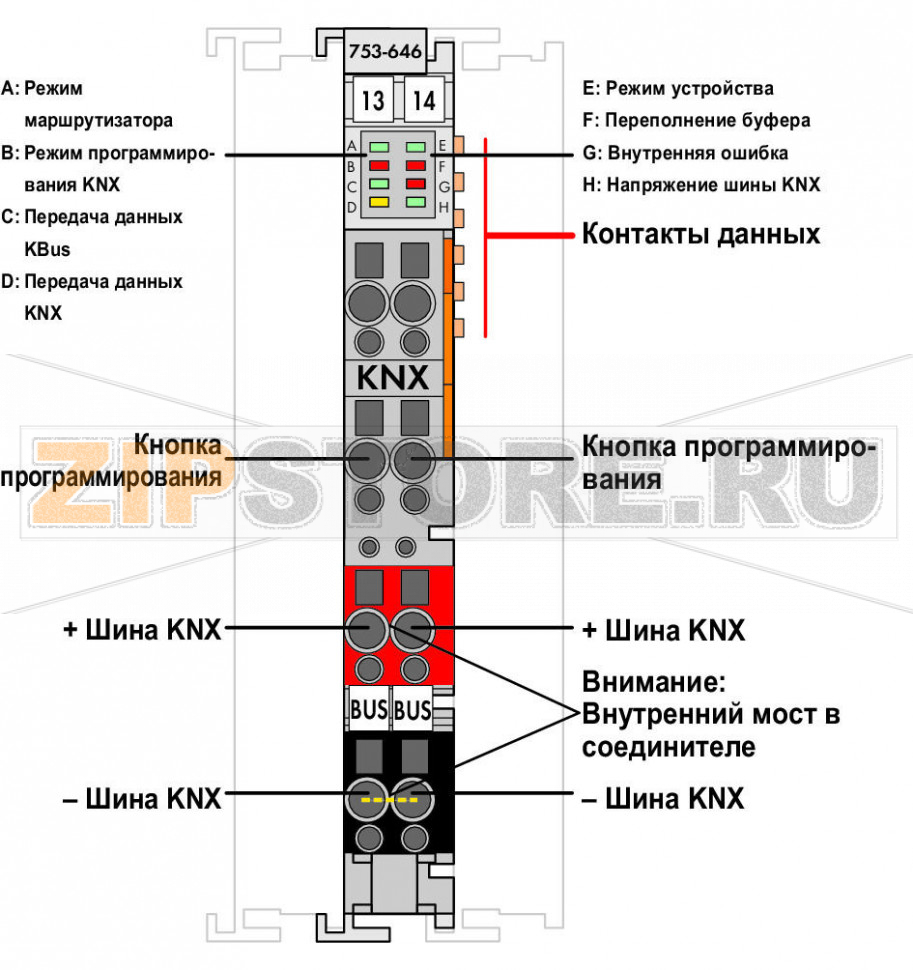

| Прочее (точки подключения) | Кнопка программирования; перемычка 2/6 |
Геометрические данные
| Ширина | 12 мм / 0,472 дюйма |
| Высота | 100 мм / 3,937 дюйма |
| Длина | 69 мм / 2,717 дюйма |
| Высота от верхней кромки DIN-рейки 35 | 61,8 мм / 2,433 дюйма |
Механические данные
| Тип монтажа | DIN-рейка 35 мм |
| Съемный соединитель | Да |
Материалы
| Цвет | светло-серый |
| Материал корпуса | Поликарбонат, полиамид 6.6 |
| Вес | 55,9 г |
| Маркировка соответствия | CE |
Требования к окружающей среде
| Температура окружающего воздуха (эксплуатация) | 0 … 55 °C |
| Температура окружающего воздуха (хранение) | -40 … 85 °C |
| Степень защиты | IP20 |
| Степень загрязнения | 2 по IEC 61131-2 |
| Рабочая высота | 0 … 2000 м |
| Монтажное положение | горизонтальное (стоя/лежа) или вертикальное |
| Относительная влажность (без конденсации) | до 95 % |
| Виброустойчивость | 4 g по IEC 60068-2-6 |
| Ударопрочность | 15 g по IEC 60068-2-27 |
| ЭМС — помехоустойчивость | в соответствии с EN 61000-6-2, судовые применения |
| ЭМС — излучение помех | в соответствии с EN 61000-6-3, судовые применения |
| Устойчивость к загрязняющим веществам | по IEC 60068-2-42 и IEC 60068-2-43 |
| Допустимая концентрация H2S при относительной влажности 75 % | 10 ppm |
| Допустимая концентрация SO2 при относительной влажности 75 % | 25 ppm |
Коммерческие данные
| Группа продуктов | 15 (удаленные ввода/вывода) |
| Тип упаковки | BOX |
| Страна происхождения | DE |
| GTIN | 4045454778033 |
| Таможенный код | 85389099990 |
Интерфейс KNX/EIB/TP1 Wago 753-646 — модуль для интеграции программируемых контроллеров в шину KNX в составе систем автоматизации зданий. Он обеспечивает двунаправленный обмен телеграммами между логикой контроллера и групповой адресацией KNX, что позволяет объединять датчики, исполнительные устройства и подсистемы освещения, HVAC и жалюзи в единую инфраструктуру. При работе в режиме устройства модуль конфигурируется через ETS, а привязка объектов прикладной программы выполняется с использованием плагина из базы продуктов WAGO. При первом слоте вместе с контроллером 750-849 KNX IP модуль автоматически может выполнять функции маршрутизатора KNXnet/IP, обеспечивая транзит телеграмм между TP1 и IP-сегментами без дополнительной прикладной логики.
Модуль Wago 753-646 удобен при модернизации существующих инсталляций, где требуется связать PLC с KNX-сетью, а также для построения распределенных систем, в которых одно устройство выступает шлюзом между линиями. Подключение выполняется через клеммы CAGE CLAMP с надежной фиксацией проводников, имеется кнопка программирования для адресации в ETS. Для корректной работы необходим отдельный источник питания шины KNX, а системное питание подается через контактные шины узла ввода-вывода.
Признаки неисправности
О выходе модуля из строя могут свидетельствовать следующие симптомы: отсутствует обнаружение устройства в ETS при наличии питания шины; не активируется режим программирования при нажатии кнопки; отсутствует обмен телеграммами с устройствами KNX или наблюдаются постоянные ошибки передачи; модуль периодически «отваливается» от сети при штатном напряжении на шине; чрезмерный нагрев корпуса или нестабильная индикация (если предусмотрена). В режиме маршрутизатора — потеря трансляции между TP1 и IP-сегментом при исправном контроллере.
Вероятные причины поломок
Чаще всего сбои связаны с неправильной полярностью или обрывом линии KNX, недостаточным или нестабильным напряжением шины, нарушением экранирования и наводками при параллельной прокладке с силовыми кабелями. Возможны повреждения из-за электростатических разрядов, перенапряжений, ошибок коммутации при горячем подключении, а также механические воздействия при монтаже на DIN-рейку. На срок службы влияет агрессивная среда (H2S, SO2), повышенная влажность и запыленность, выход за пределы допустимой температуры, а также некорректная конфигурация групповых адресов и перегрузка логики обмена.
Как убедиться, что модуль неисправен
Проверьте питание шины KNX и напряжение системного питания узла, целостность и полярность линии, затяжку клемм. Исключите ошибки проекта в ETS: правильность индивидуального адреса, групповую адресацию, соответствие прикладной программе. Если при гарантированно исправной линии и корректной конфигурации устройство не переводится в режим программирования, не видится в ETS и не реагирует на известные рабочие сценарии, велика вероятность аппаратной неисправности. Дополнительно поможет диагностика через функциональные блоки прикладной программы и мониторинг телеграмм в ETS.
Рекомендации по уходу и эксплуатации
Соблюдайте температурные и климатические условия эксплуатации, обеспечьте вентиляцию в шкафу управления. Периодически проверяйте состояние и затяжку клемм, отсутствие окислов и налетов, очищайте корпус от пыли сухой мягкой кистью. Избегайте воздействия агрессивных газов и конденсата, при необходимости применяйте шкафы с фильтрацией. Не допускайте перегибов и изломов проводников на клеммах, соблюдайте допустимое сечение и длину зачистки. Перед обновлением конфигурации сохраняйте резервные копии проекта ETS, контролируйте соответствие версий плагинов. При длительной эксплуатации выполняйте профилактическую проверку телеграмм на линии для раннего обнаружения коллизий и ошибок. При признаках деградации или механических повреждений целесообразна замена интерфейса KNX/EIB/TP1 Wago 753-646 на новый.
