Этот интерфейс позволяет подключать любое устройство, оснащенное последовательным интерфейсом RS‑485.
Интерфейс работает в соответствии со стандартами TIA/EIA‑485‑A и DIN 66259.
Подключенное устройство может напрямую взаимодействовать с блоком управления через соединитель полевой шины. Активный канал связи работает независимо от системы полевой шины более высокого уровня и поддерживает полнодуплексный режим со скоростью до 19 200 бод.

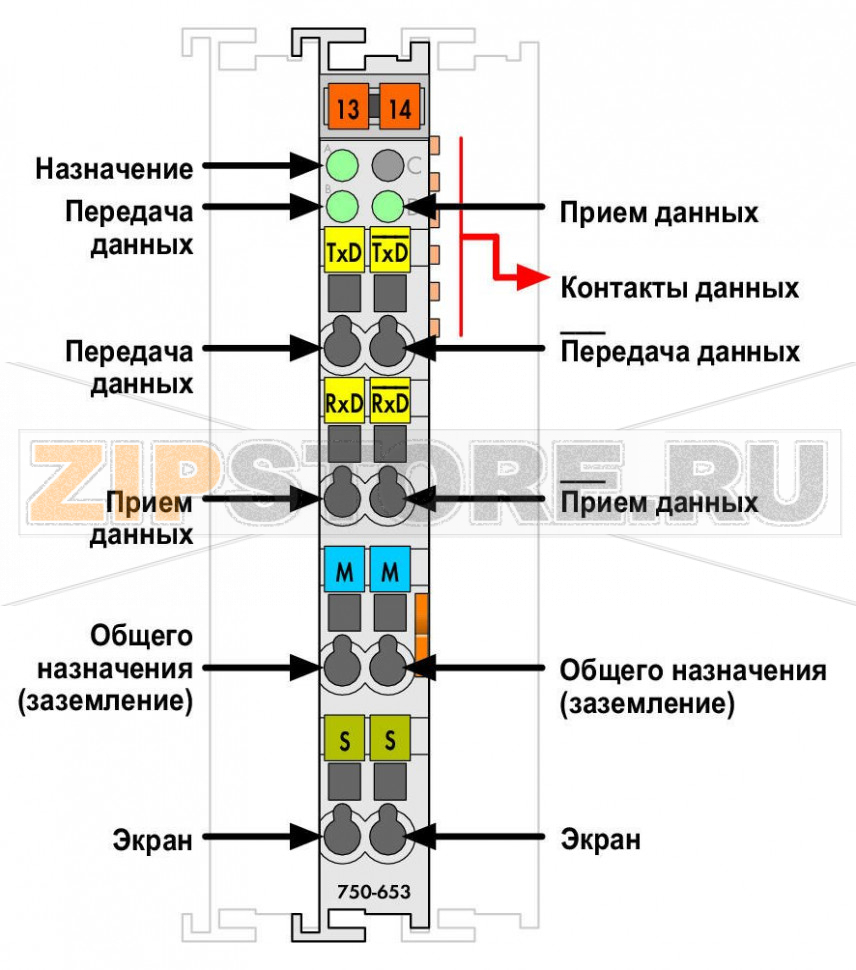

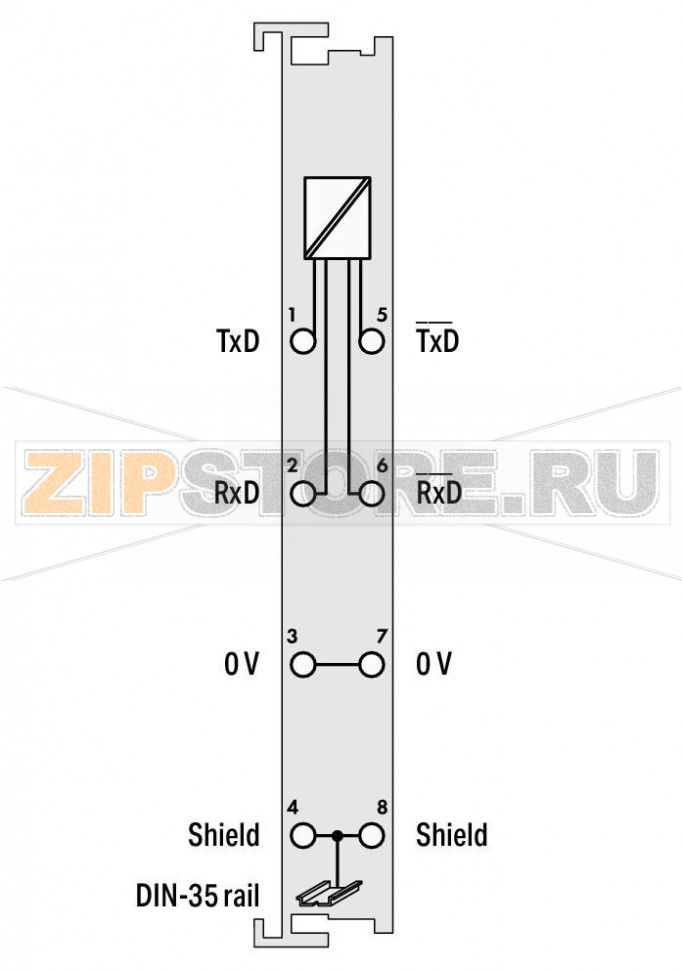

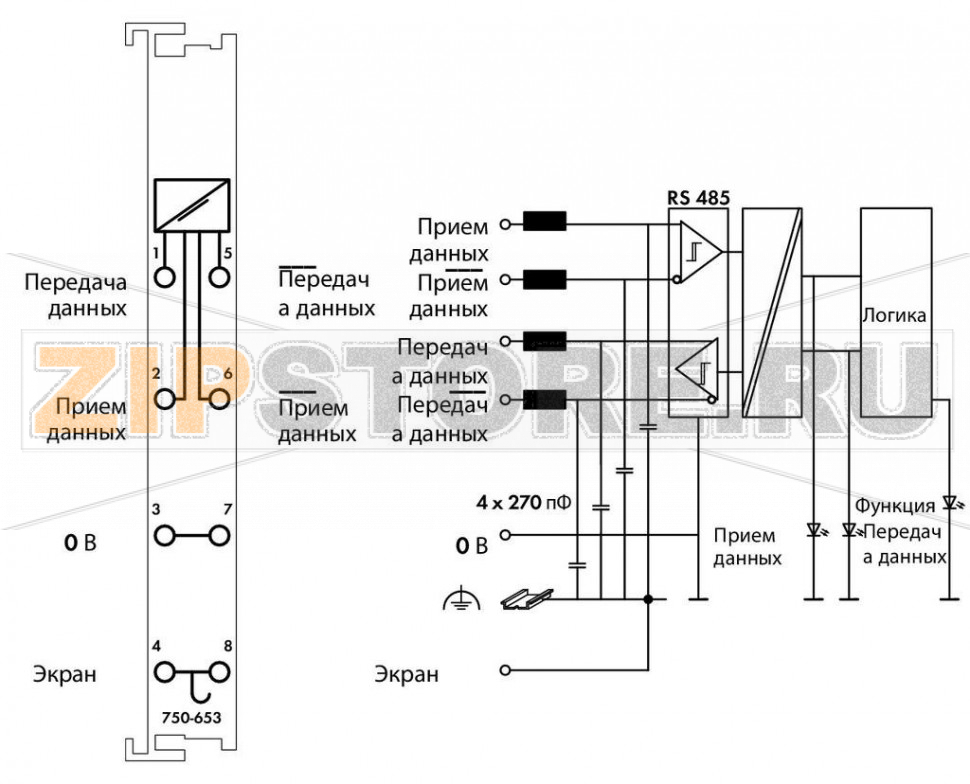

Интерфейс RS‑485 обеспечивает высокую помехоустойчивость благодаря гальванической изоляции сигналов. Экран кабеля напрямую подсоединен к несущему (DIN) рельсу.
| Тип сигнала | RS‑422/RS‑485 |
| Скорость передачи | 9,6 kBd |
| Стандарт передачи | ISO 8482 / DIN 66259‑4 |
| Каналы связи | 1 передача данных / 1 прием данных, полный дуплекс |
| Длина линии | примерно 1000 м (витая пара) |
| Структура данных | 1 × 24 бита — ввод/вывод (3 байта пользовательских данных); 1 × 8 бит — управление/состояние |
| Четность | Нет |
| Количество бит данных | 8 |
| Стоповые биты | 1 |
| Буфер | 128 байт — ввод / 16 байт — вывод |
| Напряжение питания системы | DC 5 В; через контактные площадки данных |
| Потребляемый ток от системы (5 В) | 65 mA |
| Изоляция | 500 В (система/питание) |
| Технология подключения (входы/выходы) | 8 × CAGE CLAMP® |
| Тип подключения | Входы/Выходы |
| Сечение одножильных проводников | 0,08 … 2,5 мм² / 28 … 14 AWG |
| Сечение гибких многожильных проводников | 0,08 … 2,5 мм² / 28 … 14 AWG |
| Длина зачистки | 8 … 9 мм / 0.31 … 0.35 inch |
| Ширина | 12 мм / 0.472 inch |
| Высота | 100 мм / 3.937 inch |
| Длина | 69,8 мм / 2.748 inch |
| Высота от верхней кромки рейки DIN‑35 | 62,6 мм / 2.465 inch |
| Тип монтажа | DIN‑рейка 35 мм |
| Цвет | светло‑серый |
| Материал корпуса | Поликарбонат, полиамид 6.6 |
| Вес | 48,8 g |
| Маркировка соответствия | CE |
| Температура окружающей среды (эксплуатация) | 0 … 55 °C |
| Температура окружающей среды (хранение) | ‑40 … 85 °C |
| Степень защиты | IP20 |
| Степень загрязнения | 2 по IEC 61131‑2 |
| Рабочая высота | 0 … 2000 м |
| Монтажное положение | горизонтально (стоя/лежа) или вертикально |
| Относительная влажность (без конденсации) | 95 % |
| Виброустойчивость | 4g по IEC 60068‑2‑6 |
| Ударопрочность | 15g по IEC 60068‑2‑27 |
| ЭМС — помехоустойчивость | в соответствии с EN 61000‑6‑2, морские применения |
| ЭМС — эмиссия помех | в соответствии с EN 61000‑6‑4, морские применения |
| Устойчивость к загрязняющим веществам | по IEC 60068‑2‑42 и IEC 60068‑2‑43 |
| Допустимая концентрация H2S при 75% RH | 10 ppm |
| Допустимая концентрация SO2 при 75% RH | 25 ppm |
| Группа продукции | 15 (Remote I/O) |
| Тип упаковки | BOX |
| Страна происхождения | DE |
| GTIN | 4045454519582 |
| Код ТН ВЭД | 85389099990 |

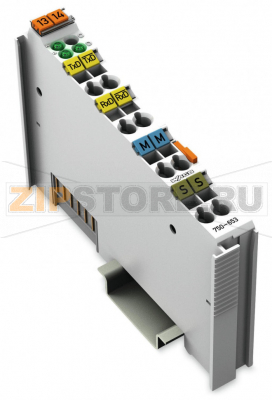

Интерфейс WAGO 750‑653 — это светло‑серый модуль RS‑485/RS‑422 для систем удаленного ввода‑вывода, предназначенный для подключения последовательных устройств к контроллерам через полевую шину. Он обеспечивает полнодуплексный обмен и устойчивость к помехам за счет гальванической изоляции и корректной организации экранирования: экран кабеля заводится на DIN‑рейку, обеспечивая единый потенциал и эффективный отвод наводок. Параметры порта по умолчанию — 9600 бод, без четности (N), 8 бит данных, 1 стоп‑бит — подходят для большинства приборов учета, преобразователей и терминальных устройств.
Модуль нацелен на интеграцию счетчиков энергии, частотных преобразователей, датчиков, сканеров и других узлов, у которых основной интерфейс связи — RS‑485. Работа интерфейса не зависит от выбранного на строке полевой шины протокола верхнего уровня: обмен данными организуется непосредственно между модулем и контроллером, что упрощает миграцию между платформами и делает 750‑653 универсальным элементом в составе WAGO‑I/O‑SYSTEM.
Типовые причины неисправностей WAGO 750‑653 связаны с условиями эксплуатации и ошибками монтажа. Наиболее распространены: переполюсовка или перепутанные линии A/B, отсутствие оконечной нагрузки и смещения линии, плохой контакт в клеммах или экране, некорректное заземление, перегрузка по входам из‑за перенапряжений (импульсные помехи, статика), а также воздействие агрессивной или влажной среды, вызывающее коррозию проводников и контактных площадок. К сбоям могут приводить превышение допустимых температур, вибрации сверх нормы, механические повреждения корпуса и клемм, а также использование неподходящих кабелей без витой пары и экрана.
Понять, что модуль или линия связи вышли из строя, помогают признаки: стабильные тайм‑ауты обмена при корректных настройках порта (9600, N, 8/1), невозможность установить соединение с ранее работавшим устройством, рост счетчиков ошибок в контроллере, появление «битых» символов в принимаемом потоке, отсутствие дифференциального сигнала на линии при проверке осциллографом, нагрев или запах гари, следы окисления на клеммах. Если при заведомо исправном абоненте обмен не восстанавливается после проверки распиновки, экрана и терминаторов, вероятна аппаратная неисправность интерфейса.
Рекомендации по уходу и эксплуатации для WAGO 750‑653 включают: использование экранированной витой пары и правильную укладку экрана на DIN‑рейку; организацию единой системы уравнивания потенциалов; соблюдение топологии шины и установки оконечных резисторов на концах линии; защиту от перенапряжений (ОПН, фильтры, грамотная коммутация земли); периодический осмотр клемм CAGE CLAMP® и кабелей на предмет ослабления жил и загрязнений; сухую очистку от пыли сжатым воздухом без агрессивных жидкостей; соблюдение допустимых температур и влажности, исключение конденсата; недопущение изгибов кабеля с малым радиусом и натяжения жил. Перед работами по обслуживанию обесточивайте систему и разряжайте возможные статические заряды.
Соблюдение этих рекомендаций повышает надежность связи по RS‑485 и продлевает срок службы интерфейса. В составе модульных систем WAGO описание и диагностика состояния канала выполняются на уровне контроллера, что упрощает локализацию проблем и позволяет быстро вернуть оборудование в строй.
