| Номинальный ток | 1,5 A |
| Сопротивление изоляции | ≥ 500 MΩ |
| Особенности |
С подключением экрана С прижимной скобой экрана |
| Электрическая прочность (контакт–контакт) | 1 |
| Тип соединения (1) | Система |

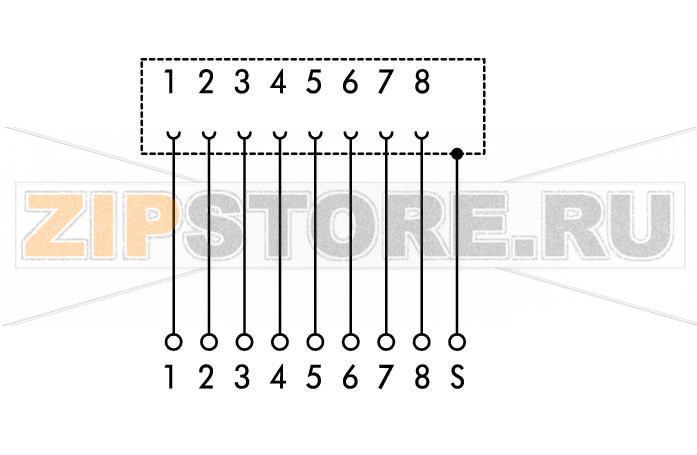

| Число полюсов | 8 |
| Разъём | RJ‑45, экранированный |
| Тип соединения (2) | Система |
| Число полюсов 2 | 9 |
| Исполнение 2 | Клеммы для печатных плат, двухрядные |
| Тип соединения 2 | CAGE CLAMP® |
| Клемма WAGO 2 | Серия WAGO 739 |
| Однопроволочные (жёсткие), подключаемые | 0,08 … 1,5 мм² / 28 … 14 AWG |
| Многопроволочные тонкие (гибкие), подключаемые | 0,08 … 1,5 мм² / 28 … 14 AWG |
| Длина снятия изоляции | 5 … 6 мм / 0.2 … 0.24 inch |
| Минимальное количество циклов | 500 |
| Макс. дальность передачи | 100 m |
| Соединительный кабель | не ниже CAT5 |
| Кронштейн для экранирования WAGO | шириной 11 мм; диаметр проводника до 8 мм |
| Ширина | 24 мм / 0.945 inch |
| Высота от верхнего края DIN-рейки | 40 мм / 1.575 inch |
| Длина | 85 мм / 3.346 inch |
| Тип монтажа | DIN-рейка 35 мм |
| Конструкция корпуса | Монтажный держатель |
| Пожарная нагрузка | 0,524 MJ |
| Вес | 49 g |
| Температура окружающего воздуха (эксплуатация) | -40 … +85 °C (приведение в действие: -35 … +85 °C) |
| Температура окружающего воздуха (хранение) | -40 … +85 °C |
| Температура окружающего воздуха (эксплуатация) по UL | -40 … +70 °C |
| Относительная влажность | ≤ 85% (без конденсации) |
| Стандарты | ISO/IEC 11801: 2002-09; EN 55022 |
| Группа изделий | 6 (интерфейсная электроника) |
| Тип упаковки | BOX |
| Страна происхождения | DE (Германия) |
| GTIN | 4045454317539 |
| Код ТН ВЭД | 85366990990 |

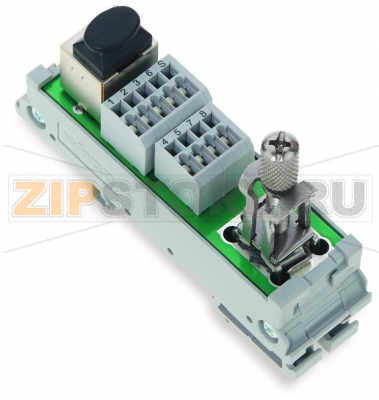

Интерфейсный модуль RJ‑45 в монтажном держателе с экранированным соединением и зажимной скобой для экрана WAGO 289-175/790-108 предназначен для подключения Ethernet‑линий к промышленным контроллерам, шкафам АСУ ТП и распределительным коробкам. Конструкция на 35‑мм DIN‑рейку позволяет быстро интегрировать модуль в существующие панели, а использование клемм для печатных плат (двухрядное исполнение) упрощает компоновку и сервис.
Экранированный разъём RJ‑45 обеспечивает устойчивую передачу данных и защиту от электромагнитных помех. Прижимная скоба 790‑108 стабильно фиксирует оплётку кабеля и гарантирует непрерывность экрана на всём пути сигнала. Контактная технология CAGE CLAMP облегчает подключение как жёстких, так и гибких проводников без применения специального инструмента, что снижает время монтажа и риск ошибок.
Модуль применим в сетях управления, системах диагностики, встраиваемых Ethernet‑интерфейсах машин и технологических линий. Он подходит для эксплуатации в расширенном температурном диапазоне и рассчитан на длительный ресурс включений, что важно для объектов с повышенными требованиями к доступности.
Типичные причины поломок интерфейсных модулей данного класса включают механические повреждения разъёма при многократных сочленениях без разгрузки тяги, ослабление прижима экрана либо его некорректную обжímку, повреждение печатных дорожек из‑за превышения механических усилий, а также коррозию контактов при эксплуатации во влажной среде или при конденсации. Неграмотная укладка кабеля с малыми радиусами изгиба и отсутствие общей системы уравнивания потенциалов также повышают риск отказов.
Признаки выхода из строя модуля: нестабильная связь по Ethernet (пропадание линка, падение скорости, рост ошибок CRC), периодические обрывы соединения при вибрации, нагрев в области контактов, следы окисления или потемнение на контактных площадках, люфт или фиксируемые трещины корпуса, ухудшение экранирования (рост помех в близлежащих цепях). Визуальный осмотр должен дополняться проверкой кабельным тестером и мониторингом ошибок на сетевом оборудовании.
Рекомендации по уходу и эксплуатации: соблюдать минимально допустимые радиусы изгиба и разгрузку натяжения кабеля; регулярно проверять затяжку экранирующей скобы и целостность оплётки; не допускать загрязнения и попадания влаги на контакты; выполнять периодическую очистку разъёма безагрессивными средствами и мягкой кистью; при работах по обслуживанию обесточивать участок и снимать статический заряд; в шкафу поддерживать рекомендованный температурно‑влажностный режим и минимизировать вибрацию. При частой коммутации использовать патч‑корды с повышенным ресурсом и бережно извлекать коннекторы за штекер, а не за кабель.
Для повышения надёжности установки Интерфейсного модуля RJ‑45 WAGO 289-175/790-108 рекомендуется обеспечить качественное заземление монтажной панели, применять экранированные кабели категории не ниже требуемой для системы, прокладывать линии по разнесённым трассам с силовыми цепями и соблюдать правила EMC‑разводки. Своевременная профилактика и корректный монтаж существенно продлевают срок службы устройства и снижают вероятность простоев.
| Производитель | Wago |
| Тип запчасти | Кабель |
| Заказ кратно | 10 |
| Минимальный заказ | 10 |
| Вес | 0 кг |
Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Интерфейсный модуль; RJ-45; Клеммы для печатных плат, двухрядные; Кат. 5; в монтажном держателе; с экранированным соединением; с зажимной скобой для экрана Wago 289-175/790-108.
Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.
Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.
Цена Интерфейсный модуль; RJ-45; Клеммы для печатных плат, двухрядные; Кат. 5; в монтажном держателе; с экранированным соединением; с зажимной скобой для экрана Wago 289-175/790-108 на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
