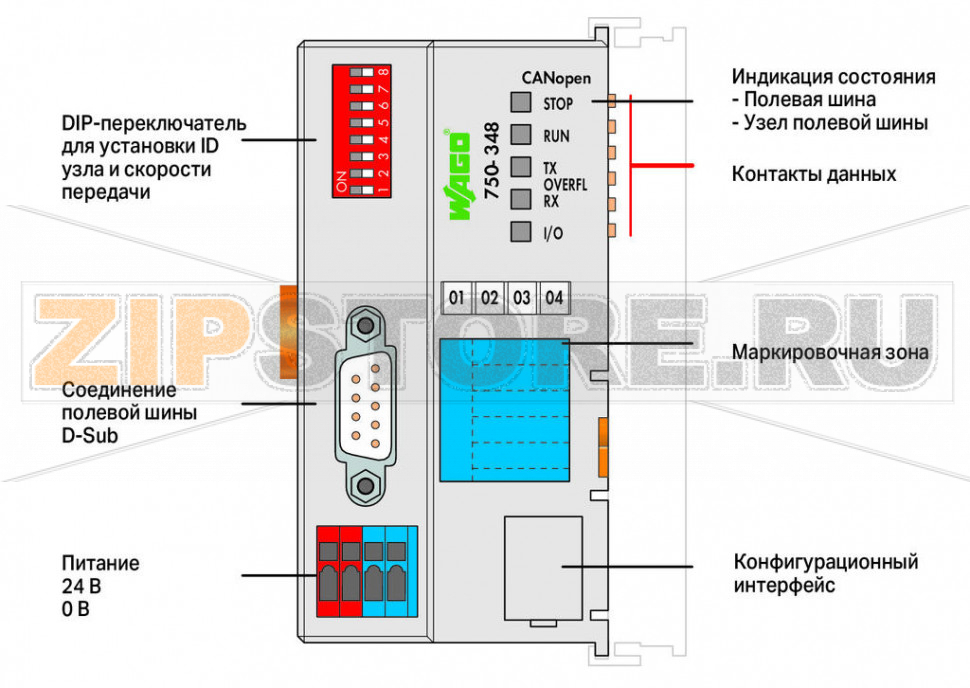

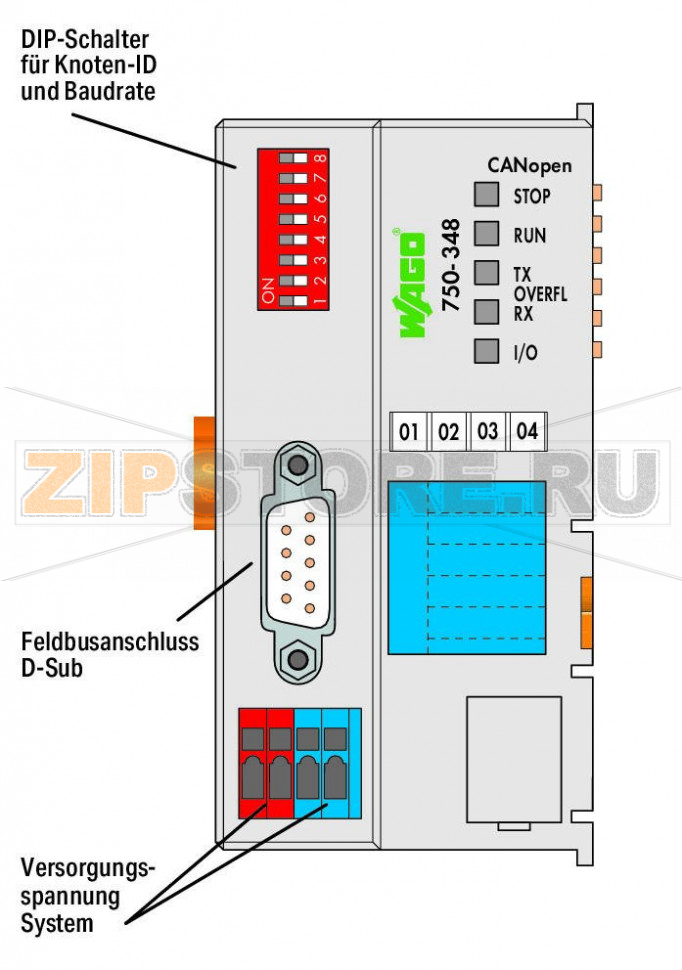

Каплер шины ECO разработан для задач с уменьшенными потребностями в операциях ввода-вывода. Он рассчитан на использование только дискретных данных процесса или небольшого количества аналоговых данных, при этом сохраняя все возможности выбора, предлагаемые серией 750.

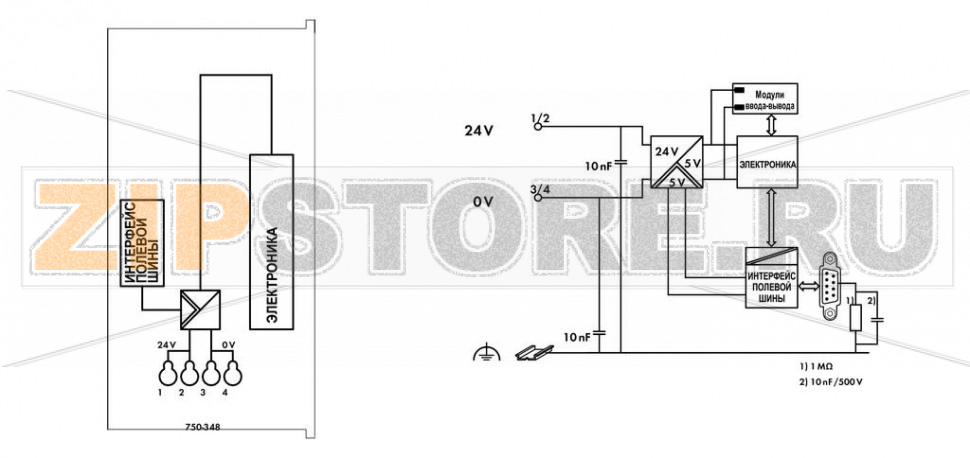

Каплер имеет встроенный зажим для подключения системного питания. На силовые контакты полевого уровня питание подается через отдельный модуль питания.
Каплер шины CANopen поддерживает все модули ввода-вывода серии и выполняет автоматическое конфигурирование, создавая локальный образ процесса.
Локальный образ процесса разделен на две области данных: принятые данные и данные для отправки. Технологические данные по полевой шине CANopen могут быть переданы в ПЛК, ПК или систему SCADA для дальнейшей обработки, а также получены с полевого уровня через CANopen.
Данные аналоговых модулей размещаются в PDO в соответствии с порядком подключения модулей к каплеру. Биты дискретных модулей передаются посекционно по байтам и также отображаются в PDO. Если количество дискретной информации превышает 8 бит, каплер автоматически начинает новый байт.
Все записи словаря объектов могут быть, по желанию пользователя, отображены в 5 PDO для приема и 5 PDO для передачи.
Полный образ процесса входов/выходов может быть передан с помощью SDO. «Разделительные модули» могут быть заданы программно.
Примечание: необходимы файлы EDS.
| Связь | CANopen |
| Макс. число узлов полевой шины у мастера | 110 |
| Скорость передачи | 10 кбит/с … 1 Мбит/с |
| Макс. длина сегмента полевой шины | 1000 м |
| Среда передачи | Экранированный медный кабель 3 × 0,25 мм² |
| Количество модулей ввода-вывода (на узел) | 64 |
| Прочие особенности CANopen |
NMT-устройство: ведомое (slave) Минимальная загрузка Переменное отображение PDO Экстренное сообщение (Emergency) Контроль рабочего состояния (Guarding/Heartbeat) |
| Количество PDO | 5 для передачи / 5 для приема |
| Количество SDO | 1 серверный SDO |
| Назначение COB-ID | SDO, стандартный |
| Назначение ID узла | DIP-переключатели |
| Коммуникационный профиль | DS-301 V4.1 |
| Профиль устройства | DS-401 V2.0 Программируемый ответ при ошибке |
| Макс. образ процесса ввода/вывода (по полевой шине) | 32 байт / 32 байт |
| Системное напряжение питания | DC 24 В (-25 … +30 %); подача через уровень проводки |
| Потребление тока, системное питание (5 В) | 350 мА |
| Суммарный ток для системного питания | 650 мА |
| Типичный входной ток при номинальной нагрузке (24 В) | 260 мА |
| КПД источника питания (тип.) при номинальной нагрузке (24 В) | 80 % |
| Технология подключения: связь/полевой уровень | CANopen: 1 × разъем D-Sub 9 |
| Технология подключения: системное питание | 4 × клеммы CAGE CLAMP® |
| Технология подключения: конфигурирование устройства | 1 × 4-контактный штекер |
| Тип соединения (1) | Системное питание |
| Сечение одножильных проводников | 0,08 … 1,5 мм² / 28 … 16 AWG |
| Сечение тонких многожильных проводников | 0,08 … 1,5 мм² / 28 … 16 AWG |
| Длина снятия изоляции | 5 … 6 мм / 0.2 … 0.24 inch |
| Примечание (поперечное сечение проводника) | 14 AWG: THHN, THWN |
| Ширина | 49,5 мм / 1.949 inch |
| Высота | 96,8 мм / 3.811 inch |
| Длина | 71,9 мм / 2.831 inch |
| Расстояние от верхней кромки DIN-рейки 35 | 64,7 мм / 2.547 inch |
| Тип монтажа | DIN-рейка 35 мм |
| Цвет | светло-серый |
| Материал корпуса | Поликарбонат, полиамид 6.6 |
| Вес | 115 г |
| Маркировка соответствия | CE |
| Температура окружающего воздуха (эксплуатация) | 0 … 55 °C |
| Температура окружающего воздуха (хранение) | -40 … 85 °C |
| Степень защиты | IP20 |
| Степень загрязнения | 2 по IEC 61131-2 |
| Рабочая высота | 0 … 2000 м |
| Положение монтажа | горизонтальное (стоя/лежа) или вертикальное |
| Относительная влажность (без конденсации) | 95 % |
| Виброустойчивость | 4 g по IEC 60068-2-6 |
| Ударопрочность | 15 g по IEC 60068-2-27 |
| ЭМС — помехоустойчивость | в соответствии с EN 61000-6-2, для морских применений |
| ЭМС — излучение помех | в соответствии с EN 61000-6-4, для морских применений |
| Устойчивость к загрязняющим веществам | по IEC 60068-2-42 и IEC 60068-2-43 |
| Допустимая концентрация H2S при относительной влажности 75 % | 10 ppm |
| Допустимая концентрация SO2 при относительной влажности 75 % | 25 ppm |
| Группа продукта | 15 (Remote I/O) |
| Тип упаковки | BOX |
| Страна происхождения | DE |
| GTIN | 4045454395964 |
| Код ТН ВЭД | 85176200000 |

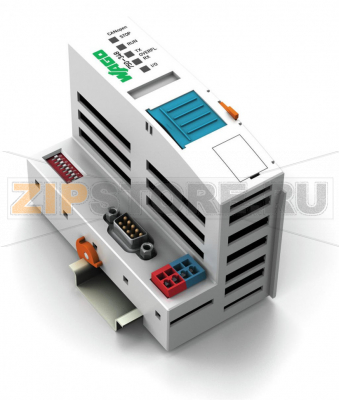

Каплер полевой шины CANopen®; D-Sub; ECO; светло-серые WAGO 750-348 — компактное решение для построения распределенных систем ввода-вывода на базе семейства 750. Устройство оптимизировано по стоимости и ориентировано на проекты с преимущественно дискретной логикой и небольшим объемом аналоговых сигналов. Каплер автоматически формирует локальный образ процесса, поддерживает отображение данных модулей на PDO и обеспечивает передачу полного образа через SDO. Для корректной интеграции в сеть требуются EDS-файлы, а адрес узла и параметры связи задаются аппаратными переключателями и программными средствами.
WAGO 750-348 используется в составе шкафов управления, на машинах и установках, где важны простота конфигурации, стабильность обмена по CANopen и гибкость комбинирования модулей ввода-вывода серии 750. Поддерживается типовая топология с экранированной витой парой, оконечными резисторами и разделением системного и полевого питания.
О выходе каплера из строя или нарушениях в работе могут свидетельствовать следующие симптомы: отсутствие обмена по сети при наличии питания; частые ошибки шины (BUS-OFF, перегрузка по ошибкам); некорректное обновление PDO/SDO; постоянная индикация аварии или некорректный NMT-статус; невозможность обнаружить узел по ожидаемому адресу; периодические сбросы или зависания при штатной нагрузке. При визуальном осмотре могут выявляться следы перегрева, обесцвечивание корпуса в области источников тепла, поврежденные разъемы или экранирование.
Наиболее распространенные причины — неправильная терминция линии CANopen или ошибки в разводке экрана и земли, что приводит к наводкам и сбоям обмена; превышение диапазона питающего напряжения и импульсные перенапряжения; ESD/EMI-воздействия при монтаже; длительное превышение токовой нагрузки на системной шине; замыкания и переполюсовка при подключении; эксплуатация вне допустимых температур и влажности; вибрации без должной фиксации на DIN-рейке; коррозионные факторы при отсутствии герметичного шкафа.
Для надежной работы WAGO 750-348 рекомендуется соблюдать правила укладки кабеля: использовать экранированный кабель, корректно заземлять экран, устанавливать оконечные резисторы на концах сегмента и выдерживать рекомендуемые длины линий и ответвлений. Обеспечьте стабильное питание и защиту от перенапряжений, соблюдайте полярность и разделение системного и полевого питания. Размещайте устройство в закрытом шкафу с достаточной вентиляцией, избегая конденсации и агрессивных сред; периодически очищайте от пыли сухим воздухом, не применяйте растворители. Проверяйте надежность фиксации на DIN-рейке и состояние клемм, исключайте избыточные механические нагрузки на разъем D-Sub. При изменении конфигурации сети актуализируйте EDS и параметры PDO/SDO, фиксируйте адресацию узлов. В случае появления ошибок шины проведите диагностику: целостность экрана, сопротивление оконечений, качество контактов, соответствие скорости передачи всем узлам сегмента.
Соблюдение этих рекомендаций позволяет продлить срок службы каплера, обеспечить стабильный обмен по CANopen и снизить вероятность отказов в составе системы ввода-вывода на базе WAGO 750-348.
