Каплер полевой шины ECO разработан для задач с уменьшенными требованиями к операциям ввода-вывода. Он рассчитан на использование преимущественно дискретных данных процесса или небольшого количества аналоговых данных, при этом сохраняя все возможности выбора, предлагаемые серией 750.

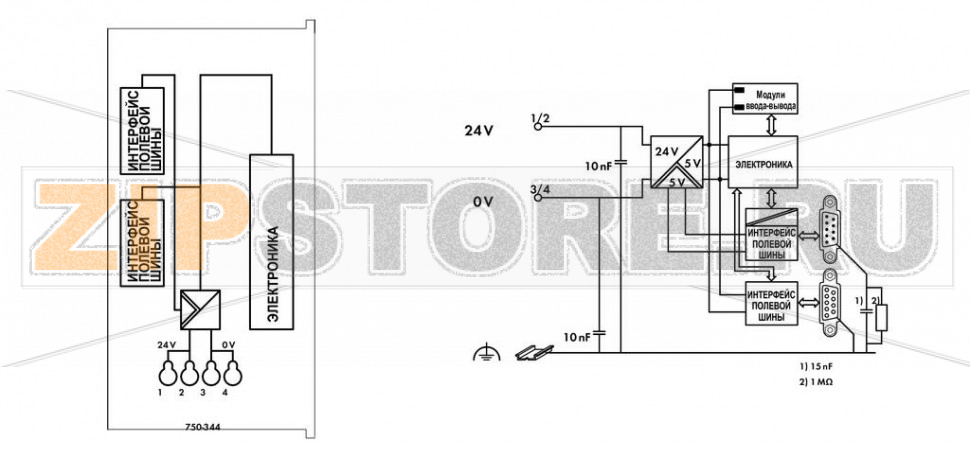

Каплер имеет встроенный зажим подключения источника питания для системного напряжения. На силовые контакты-перемычки полевого уровня питание подается через отдельный модуль питания.
Каплер полевой шины INTERBUS выполняет автоматическое конфигурирование и формирует локальный образ процесса, который может включать аналоговые, дискретные или специализированные модули.
INTERBUS хранит образ процесса в соответствующем управляющем устройстве (ПЛК, ПК или СКАДА).
Локальный образ процесса разделен на две зоны данных: принятые данные и данные для отправки. Технологические данные по полевой шине INTERBUS могут быть переданы в ПЛК, ПК или СКАДА для дальнейшей обработки, а также могут быть получены с полевого уровня через INTERBUS.
Данные аналоговых модулей сохраняются в образе процесса, который создается автоматически в соответствии с порядком подключения модулей к шинному каплеру. Биты дискретных модулей передаются по байтам и добавляются к аналоговым данным. Если объем дискретной информации превышает 8 бит, шинный каплер автоматически начинает новый байт.
| Связь | INTERBUS |
| Макс. количество узлов полевой шины у мастера | 256 |
| Макс. количество точек ввода-вывода | 4 096 |
| Скорость передачи | 500 kBd |
| Макс. длина сегмента полевой шины | 400 м |
| Среда передачи | Сертифицированный медный кабель |
| Время передачи | тип. 1,43 мс (10 соединителей; 32 цифровых входа/выхода на соединитель) |
| Количество модулей ввода-вывода (на узел) | 64 |
| Макс. образ процесса ввода/вывода (полевой шины) | 20 байт / 20 байт |
| Системное напряжение питания | DC 24 В (-15 … +20 %), через уровень проводки |
| Потребляемый ток от системного питания (5 В) | 350 mA |
| Суммарный ток системного питания | 650 mA |
| Типовой входной ток при номинальной нагрузке (24 В) | 260 mA |
| КПД источника питания (тип.) при номинальной нагрузке (24 В) | 80 % |
| Стандарт | EN 50254 |

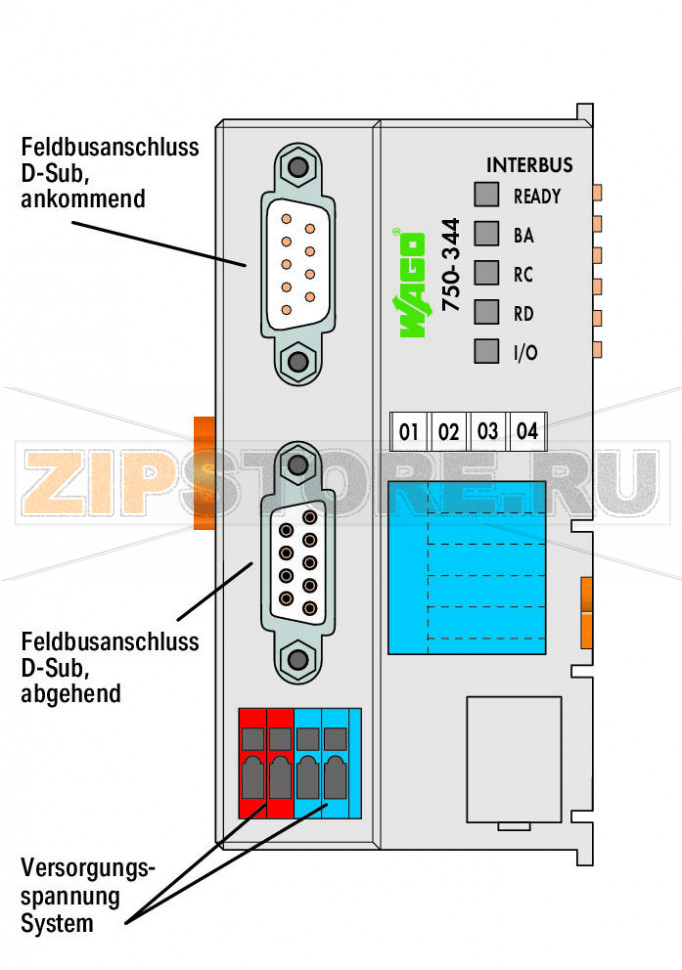

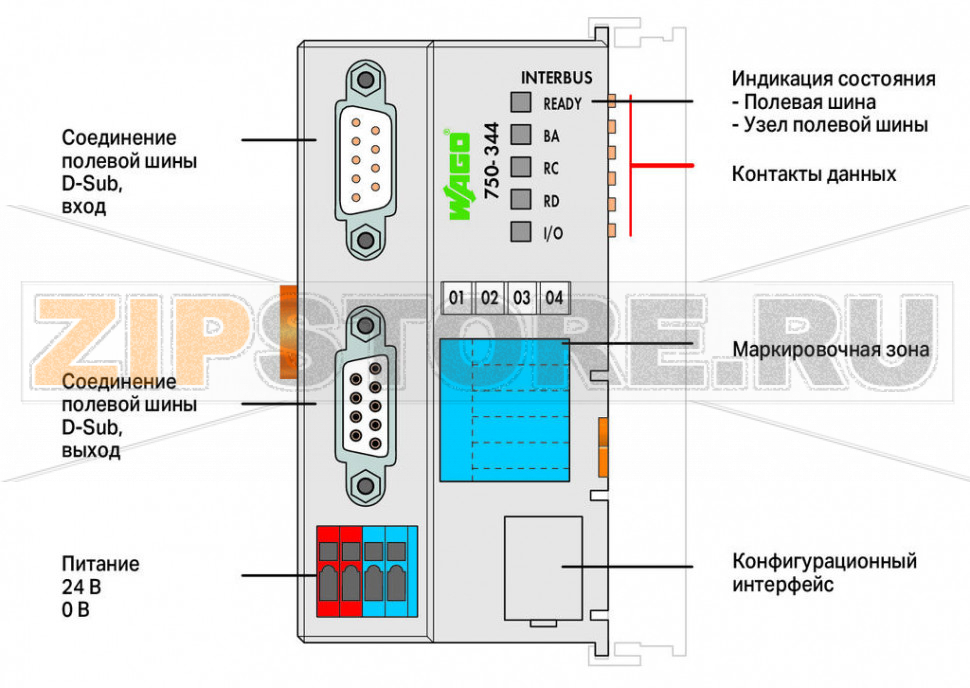

| Технология подключения: связь/полевaя шина | INTERBUS: 1 x D‑Sub 9 штекер / 1 x D‑Sub 9 розетка |
| Технология подключения: системное питание | 4 x CAGE CLAMP® |
| Технология подключения: конфигурация устройства | 1 x 4‑контактный штекер |
| Тип подключения (1) | Системное питание |
| Сечение однопроволочных проводников | 0,08 … 1,5 мм² / 28 … 16 AWG |
| Сечение гибких многожильных проводников | 0,08 … 1,5 мм² / 28 … 16 AWG |
| Длина снятия изоляции | 5 … 6 мм / 0.2 … 0.24 дюйма |
| Примечание (поперечное сечение проводника) | 14 AWG: THHN, THWN |
| Ширина | 49,5 мм / 1.949 дюйма |
| Высота | 96,8 мм / 3.811 дюйма |
| Длина | 71,9 мм / 2.831 дюйма |
| Длина от верхней кромки DIN‑рейки 35 | 64,7 мм / 2.547 дюйма |
| Тип монтажа | DIN‑рейка 35 мм |
| Цвет | светло‑серый |
| Материал корпуса | Поликарбонат, полиамид 6.6 |
| Пожарная нагрузка | 3,111 MJ |
| Масса | 115,5 g |
| Маркировка соответствия | CE |
| Температура окружающего воздуха (эксплуатация) | 0 … 55 °C |
| Температура окружающего воздуха (хранение) | -40 … 85 °C |
| Степень защиты | IP20 |
| Степень загрязнения (5) | 2 по IEC 61131-2 |
| Рабочая высота | 0 … 2000 м |
| Монтажное положение | горизонтально (стоя/лежа) или вертикально |
| Относительная влажность без конденсации | 95 % |
| Виброустойчивость | согласно IEC 60068-2-6 |
| Ударопрочность | 15g согласно IEC 60068-2-27 |
| ЭМС — помехоустойчивость | согласно EN 61000-6-2 |
| ЭМС — излучение помех | согласно EN 61000-6-4 |
| Стойкость к коррозионно-активным газам | согласно IEC 60068-2-42 и IEC 60068-2-43 |
| Допустимая концентрация H2S при относительной влажности 75% | 10 ppm |
| Допустимая концентрация SO2 при относительной влажности 75% | 25 ppm |
| Группа продукции | 15 (Remote I/O) |
| Тип упаковки | BOX |
| Страна происхождения | DE (Германия) |
| GTIN | 4017332790352 |
| Код ТН ВЭД | 85176200000 |

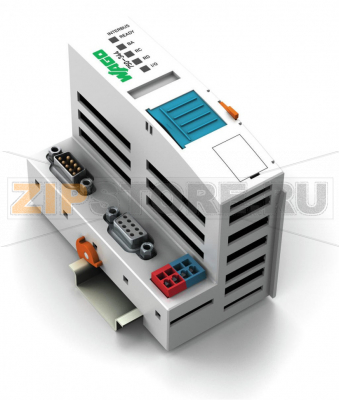

Каплер полевой шины INTERBUS; 500 кбит/с; ECO; светло‑серые WAGO 750‑344 — решение для построения компактных распределённых систем ввода‑вывода там, где требуется преимущественно дискретный сигнал и ограниченный объём аналоговых данных. Устройство автоматически конфигурирует подключённые модули серии 750 и формирует локальный образ процесса, упрощая интеграцию с ПЛК, ПК или системами SCADA. Конструкция ориентирована на экономичность: питание системной электроники подаётся через уровень проводки, а питание на полевой уровень — через отдельный модуль питания, что облегчает секционирование линий и повышает отказоустойчивость.
WAGO 750‑344 реализует обмен по INTERBUS с формированием двух зон образа процесса — приём и передача. Дискретные биты собираются по байтам и добавляются к аналоговым данным, что минимизирует накладные расходы на шине и ускоряет обработку на контроллере. Автоматическое расположение данных в образе процесса следует порядку установки модулей на шине, поэтому расширение станции производится без сложной повторной конфигурации.
В типовых применениях каплер используют для подключения датчиков/исполнительных механизмов в сборочных линиях, системах упаковки, приводной технике и инженерных системах зданий. Наличие классических разъёмов D‑Sub для INTERBUS и клемм CAGE CLAMP для питания ускоряет монтаж и сервис. Компактные габариты и монтаж на DIN‑рейку позволяют размещать устройство в шкафах с ограниченным пространством.
На практике выход из строя WAGO 750‑344 чаще всего связан с перегрузкой или нестабильностью питания 24 В, ошибками разводки полевого уровня и несоблюдением требований к экранированию и заземлению INTERBUS. Вредят также превышение температурного диапазона, работа при высокой влажности с конденсацией, влияние коррозионно‑активных газов (H2S, SO2), механические воздействия на D‑Sub разъёмы, неправильная затяжка или многократное перезажимание проводников в клеммах. Опасны электростатические разряды, импульсные перенапряжения и длины/топология сегментов, выходящие за пределы рекомендаций шины.
Признаками неисправности являются отсутствие связи с мастер‑контроллером INTERBUS, постоянные или аномальные индикации светодиодов статуса, выпадение данных в образе процесса, периодические разрывы кольца, ошибки диагностики на ПЛК, нагрев корпуса, запах перегрева, следы потемнения на плате. Косвенно о проблеме скажут нестабильные показания модулей, которые ранее работали корректно, и невозможность корректной автоконфигурации после перезапуска станции.
Для долговечной работы WAGO 750‑344 соблюдайте температурный режим шкафа, обеспечьте вентиляцию и расстояния для отвода тепла. Питание 24 В держите в допуске и используйте развязанные модули питания для полевого уровня. Экраны и дренажные проводники подключайте согласно руководству по INTERBUS, придерживайтесь допустимой длины сегментов и качества медного кабеля. Периодически проверяйте фиксацию модулей и состояние D‑Sub разъёмов, подтягивайте винты, осматривайте клеммы CAGE CLAMP и при необходимости перевоставляйте проводники заново, соблюдая длину снятия изоляции.
Исключайте попадание пыли и конденсата, очищайте устройство сухим сжатым воздухом, не применяйте агрессивные жидкости. При работах по обслуживанию обесточивайте станцию, чтобы избежать ЭСР‑повреждений и импульсных помех. Рекомендуется использовать ограничители перенапряжений на входе питания и линиях, проходящих за пределы шкафа. После изменения конфигурации модулей проверяйте корректность образа процесса и результаты самодиагностики на мастер‑контроллере — это позволит вовремя обнаружить отклонения и предупредить отказы.
