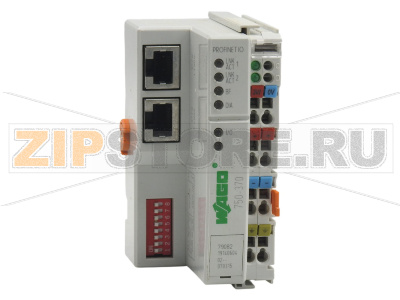

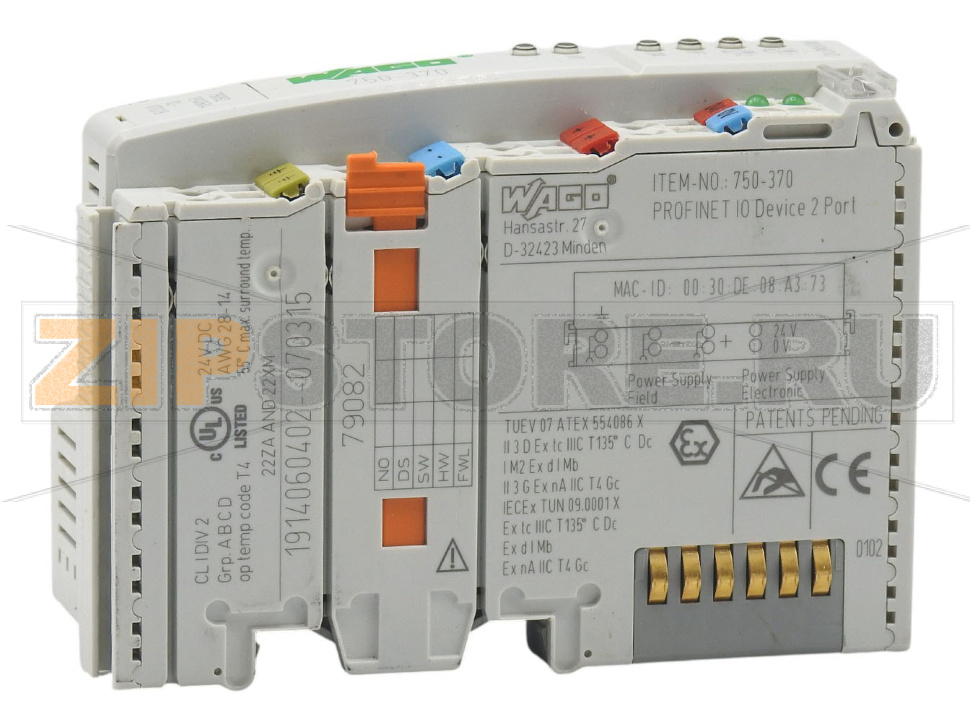

Каплер полевой шины PROFINET IO; 2-е поколение; светло-серые Wago 750-370

Name: Каплер полевой шины PROFINET IO; 2-е поколение; светло-серые Wago 750-370
Brand: Wago
SKU: 750-370

Каталожный номер 750-370

Розничная цена

492 $ с НДС

array(34) { ["id"]=> string(6) "171876" ["product_id"]=> string(6) "234490" ["id_1c"]=> NULL ["sku"]=> string(7) "750-370" ["sort"]=> string(1) "1" ["name"]=> string(7) "750-370" ["image_id"]=> string(1) "0" ["price"]=> float(46711) ["primary_price"]=> string(10) "491.679986" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> string(0) "" ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(46711) ["unconverted_price"]=> float(491.67) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(46711) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 46 711 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Данный каплер полевой шины подключает систему WAGO-I/O-SYSTEM в качестве подчиненного устройства к PROFINET IO — открытому стандарту Industrial Ethernet для автоматизации.

Каплер полевой шины поддерживает все модули ввода‑вывода. Он выполняет автоматическое конфигурирование и создаёт локальный образ процесса, который может включать аналоговые, дискретные или специализированные модули. Данные аналоговых и специализированных модулей передаются в виде слов и/или байтов, дискретные — побитно.

Каплер может быть интегрирован в приложение как устройство PROFINET IO.

Встроенный 2‑портовый коммутатор позволяет легко создавать линейную структуру без дополнительных сетевых компонентов.

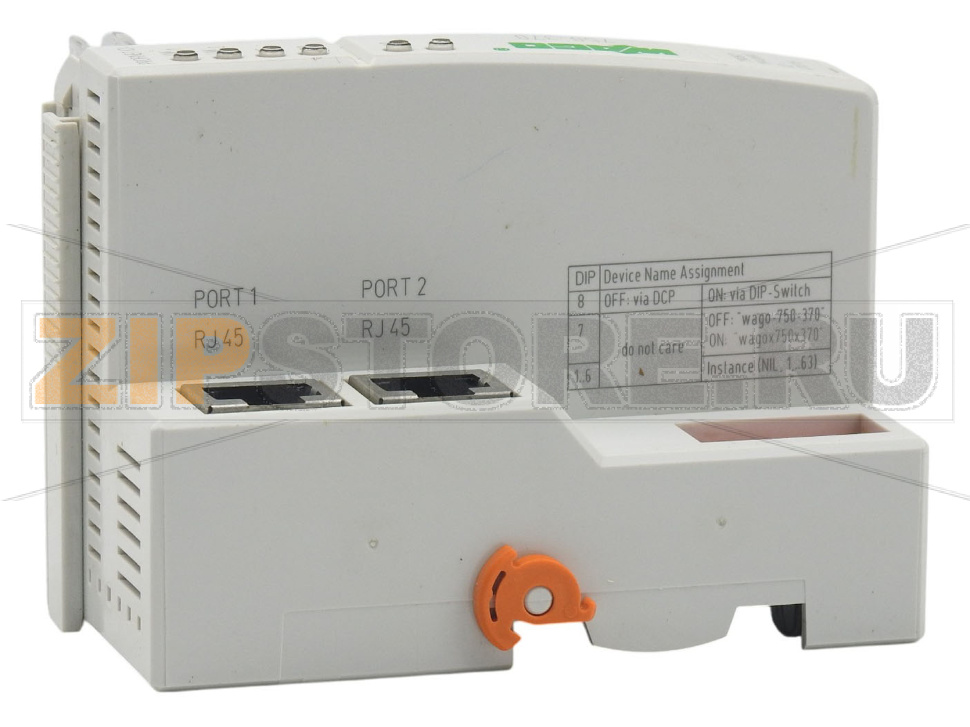

Имя устройства может назначаться по DCP (поддерживается также LLDP для обнаружения соседей) либо задаваться DIP‑переключателем, если соответствующий протокол не поддерживается системой управления.

Технические данные

Связь	PROFINET IO
Протоколы	DCP SNMP LLDP HTTP
Специфика устройства	PROFINET IO (RT Class 1); класс соответствия B
Скорость передачи	—
Макс. длина сегмента сети	100 м
Среда передачи	Витая пара S‑UTP; 100 Ω; категория 5
Количество модулей ввода‑вывода (на узел)	128
Макс. число модулей без расширения шины	64
Макс. входной/выходной образ процесса (шина)	320 байт / 320 байт
Напряжение системного питания	DC 24 В (−15 … +20 %); через уровень проводки (зажим CAGE CLAMP®)
Ток потребления по системному питанию (5 В)	300 мА
Общий ток системного питания	1 700 мА
Напряжение полевого питания	DC 24 В (−15 … +20 %); через силовые перемычки
Типовой входной ток при номинальной нагрузке (24 В)	500 мА
КПД источника питания (тип.) при номинальной нагрузке (24 В)	87 %
Изоляция	500 В система/питание
Количество выходных силовых перемычек	3
Допустимый ток силовых перемычек	10 A

Данные соединения

Технология подключения: связь/шина	PROFINET IO: 2 × RJ‑45
Технология подключения: полевое питание	6 × CAGE CLAMP®
Технология подключения: системное питание	2 × CAGE CLAMP®
Технология подключения: конфигурация устройства	1 × 4‑контактный штекер
Тип подключения (1)	Системное/полевое питание
Сечение однопроволочных проводников	0,08 … 2,5 мм² / 28 … 14 AWG
Сечение тонких многопроволочных проводников	0,08 … 2,5 мм² / 28 … 14 AWG
Длина зачистки	8 … 9 мм / 0,31 … 0,35 дюйма

Геометрические данные

Ширина	50,5 мм / 1,988 дюйма
Высота	71,1 мм / 2,799 дюйма
Высота от верхнего края DIN‑рейки	63,9 мм / 2,516 дюйма
Длина	100 мм / 3,937 дюйма

Механические данные

Тип монтажа

DIN‑рейка 35 мм

Материалы

Цвет	светло‑серый
Материал корпуса	Поликарбонат, полиамид 6.6
Вес	189,5 г
Маркировка соответствия	CE

Требования к окружающей среде

Температура окружающего воздуха (эксплуатация)	0 … 55 °C
Температура окружающего воздуха (хранение)	−25 … 85 °C
Степень защиты	IP20
Степень загрязнения	2 по IEC 61131‑2
Высота эксплуатации	без дерейтинга температуры: 0 … 2000 м; с дерейтингом: 2000 … 5000 м (0,5 K/100 м); макс.: 5000 м
Положение при монтаже	любое
Относительная влажность (без конденсации)	95 %
Виброустойчивость	по IEC 60068‑2‑6
Ударопрочность	15 g по IEC 60068‑2‑27
ЭМС — помехоустойчивость	по EN 61000‑6‑2
ЭМС — излучение помех	по EN 61000‑6‑3
Устойчивость к загрязняющим веществам	по IEC 60068‑2‑42 и IEC 60068‑2‑43
Допустимая концентрация H2S при относительной влажности 75 %	10 ppm
Допустимая концентрация SO2 при относительной влажности 75 %	25 ppm

Коммерческие данные

Группа продукции	15 (Remote I/O)
Тип упаковки	BOX
Страна происхождения	DE
GTIN	4045454548988
Код ТН ВЭД	85176200000

Каплер полевой шины PROFINET IO WAGO 750‑370 (2‑е поколение, светло‑серый) предназначен для интеграции модульной системы WAGO‑I/O‑SYSTEM в сети промышленного Ethernet как подчинённого устройства. Устройство автоматически определяет установленные модули ввода‑вывода и формирует образ процесса, обеспечивая передачу дискретных и аналоговых сигналов в составе единой станции. Двухпортовый коммутатор на борту упрощает построение линейной топологии без внешних свитчей, а назначение имени и базовая параметризация выполняются стандартными средствами PROFINET. Для пусконаладки доступны как аппаратные средства (DIP‑переключатели), так и сетевые сервисы, включая веб‑интерфейс и протоколы диагностики.

WAGO 750‑370 применяют в машиностроении, на транспортёрных линиях, в системах HVAC, упаковке, водоочистке и автоматизации зданий. Модульная архитектура позволяет гибко комбинировать цифровые, аналоговые и специализированные модули, объединяя датчики и исполнительные механизмы разных типов в одном узле без замены каплера.

Возможные причины отказов

Нестабильное питание, перенапряжения и импульсные помехи (в т.ч. грозовые), ошибки заземления и экранирования.
Перегрев из‑за недостаточной вентиляции шкафа, высокой температуры окружающей среды или плотной установки модулей.
Агрессивная атмосфера (серосодержащие газы, конденсат, проводящая пыль), вызывающая коррозию контактов и разъёмов.
Механические воздействия: вибрации, удары, деформация DIN‑рейки, повреждение фиксаторов и RJ‑45.
Ошибки монтажа: переполюсовка, короткие замыкания, неправильная распиновка или качество обжима коннекторов.
Сетевые факторы: плохие кабели/разъёмы, превышение длины сегмента, петли, конфликт имён устройства, несоответствие GSDML/прошивки.

Как понять, что каплер вышел из строя

Отсутствует связь по PROFINET: контроллер сообщает об ошибке устройства, не удаётся назначить имя/загрузить конфигурацию.
Интерфейсные индикаторы LINK/ACT на обоих портах не горят при исправных кабелях и активном оборудовании.
Системные светодиоды сигнализируют BF/SF (ошибка шины/устройства), частые перезапуски, нестабильная циклическая связь.
Веб‑интерфейс и SNMP недоступны, устройство не пингуется, не обнаруживается в сеть‑сканере.
Модули ввода‑вывода не распознаются, образ процесса «рвётся», наблюдаются ложные состояния входов/выходов.
Аномальная температура корпуса, запах гари, потемнение разъёмов, следы коррозии или конденсата.

Рекомендации по эксплуатации и уходу

Обеспечьте качественное питание 24 В DC в допуске, используйте защиту от перенапряжений и грамотное заземление шкафа и экрана.
Соблюдайте правила прокладки: разнос силовых и сигнальных линий, применение экранированных патч‑шнуров категории не ниже 5е с волновым сопротивлением 100 Ω, контроль целостности защёлок RJ‑45.
Не превышайте допустимую длину сегмента, исключайте сетевые петли; используйте корректный GSDML и совместимые версии прошивок.
Держите шкаф в чистоте и сухости (IP20), очищайте от пыли без абразивов и влаги; исключайте попадание конденсата и агрессивных газов.
Обеспечьте вентиляционные зазоры и температурный режим; при повышенных температурах снизьте плотность установки.
Периодически проверяйте состояние клемм и перемычек питания, целостность экранов и заземления, отсутствие следов нагрева.
Используйте наконечники‑гильзы, полностью вставляйте проводники в CAGE CLAMP; избегайте рывков и изгибов модулей при обслуживании.
Регулярно сохраняйте и документируйте конфигурацию, имена устройств и IP‑адреса; храните запасной каплер для критичных узлов.

Соблюдение указанных рекомендаций позволяет поддерживать стабильную работу WAGO 750‑370 в составе PROFINET‑сети, уменьшает вероятность простоев и продлевает срок службы оборудования. При появлении признаков отказа целесообразно провести последовательную проверку питания, сети, конфигурации и внешних факторов среды, а при необходимости — заменить каплер на заранее подготовленный резервный.
