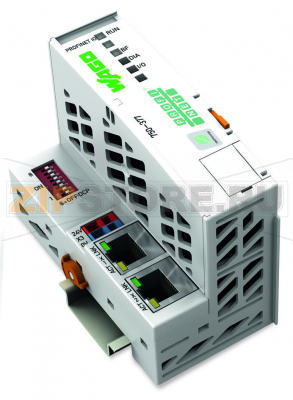

Каплер полевой шины PROFINET IO; 3-е поколение; Внешняя температура; ECO расширенный; светло-серые Wago 750-377/025-000

Name: Каплер полевой шины PROFINET IO; 3-е поколение; Внешняя температура; ECO расширенный; светло-серые Wago 750-377/025-000
Brand: Wago
SKU: 750-377/025-000

Каталожный номер 750-377/025-000

Каплер полевой шины PROFINET IO; 3-е поколение; Внешняя температура; ECO расширенный; светло-серые Wago 750-377/025-000 - Каплер полевой шины PROFINET IO; 3-е поколение; Внешняя температура; ECO расширенный; светло-серые Wago 750-377/025-000

Розничная цена

608 $ с НДС

array(34) { ["id"]=> string(6) "171878" ["product_id"]=> string(6) "234492" ["id_1c"]=> NULL ["sku"]=> string(15) "750-377/025-000" ["sort"]=> string(1) "1" ["name"]=> string(15) "750-377/025-000" ["image_id"]=> NULL ["price"]=> float(57739) ["primary_price"]=> string(10) "607.760714" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(57739) ["unconverted_price"]=> float(607.76) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(57739) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 57 739 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Описание

Каплер полевой шины 750-377 соединяет WAGO-I/O-SYSTEM 750 с PROFINET IO (открытым промышленным стандартом автоматизации в реальном времени на базе ETHERNET). Каплер идентифицирует подключенные модули ввода-вывода и формирует локальные образы процесса для максимум одного контроллера ввода-вывода и одного диспетчера ввода-вывода в соответствии с предустановленными конфигурациями. Образы процесса могут включать смешанную компоновку аналоговых, дискретных или специальных модулей. Данные аналоговых и специальных модулей передаются в виде слов и/или байтов, дискретные — побитово.

Каплер работает как устройство ввода-вывода в сети и оснащен встроенным 2‑портовым коммутатором, что упрощает построение линейной топологии без дополнительных сетевых компонентов.

Имя устройства может быть присвоено через протокол DCP или задано DIP‑переключателем.

Технические данные

Связь	PROFINET IO
Протоколы	LLDP SNMP HTTP
Специфика устройства	Поддерживаемые профили: PROFIsafe V2, PROFIenergy V1.0; Идентификаторы: Vendor ID: 0x011D; Device ID: 0x02EE; Module ID: 0x01000177 (прошивка версии 01, 02), 0x02000177 (с версии прошивки 03)
Скорость передачи	10/100 Мбит/с (10 Мбит/с — протоколы ETHERNET, 100 Мбит/с, полный дуплекс — PROFINET IO)
Макс. длина сегмента полевой шины	100 м
Среда передачи	Витая пара S‑UTP; 100 Ω; Cat. 5
Количество модулей ввода-вывода (на узел)	64
Макс. образ входного/выходного процесса (полев. шина)	256 байт / 256 байт

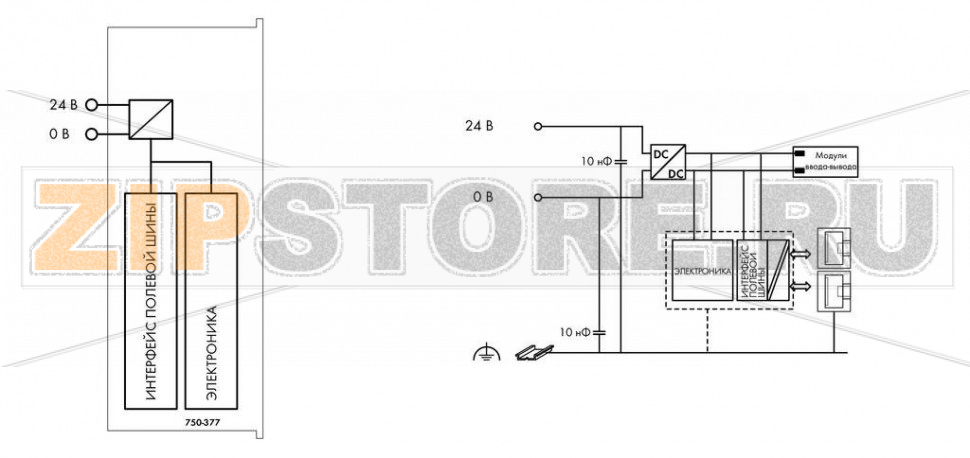

Напряжение питания системы	DC 24 В (−25 … +30 %); через уровень разводки
Потребление тока от питания системы (5 В)	450 mA
Суммарный ток для питания системы	700 mA
Типичный входной ток при номинальной нагрузке (24 В)	280 mA
Эффективность источника питания (тип.) при номинальной нагрузке (24 В)	90 %
Изоляция	500 В система/питание

Данные соединения

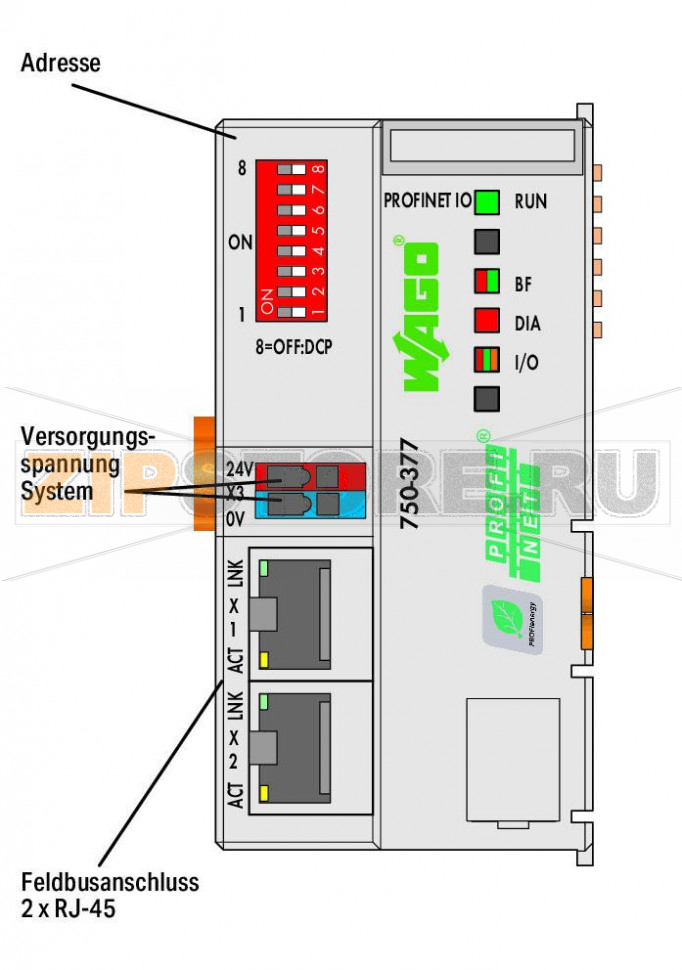

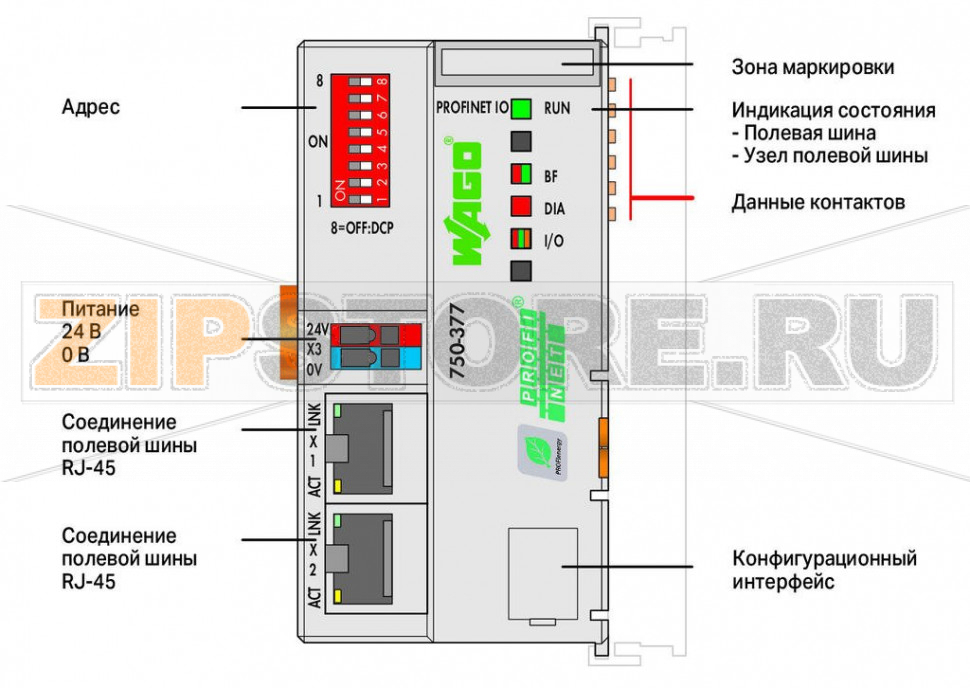

Технология подключения: связь/полев. шина	PROFINET IO: 2 × RJ‑45
Технология подключения: питание системы	2 × CAGE CLAMP®
Технология подключения: конфигурация устройства	1 × 4‑контактный штекер
Тип подключения (1)	Питание системы
Размеры одножильных проводников	0,08 … 1,5 мм² / 28 … 14 AWG
Тонкие многожильные проводники	0,08 … 1,5 мм² / 28 … 14 AWG
Длина снятия изоляции	5 … 6 мм / 0.2 … 0.24 inch

Геометрические данные

Ширина	49,5 мм / 1.949 inch
Высота	96,8 мм / 3.811 inch
Длина	71,9 мм / 2.831 inch
Длина от верхней кромки DIN‑рейки 35	64,7 мм / 2.547 inch

Механические данные

Тип монтажа

DIN‑рейка 35 мм

Материалы

Цвет	светло‑серый
Материал корпуса	Поликарбонат, полиамид 6.6
Вес	79,9 g
Маркировка соответствия	CE

Требования к окружающей среде

Температура окружающего воздуха (эксплуатация)	−20 … +60 °C
Температура окружающего воздуха (хранение)	−40 … +85 °C
Степень защиты	IP20
Степень загрязнения	2 по IEC 61131‑2
Рабочая высота	0 … 2000 м
Монтажное положение	горизонтально (стоя/лежа) или вертикально
Относительная влажность (без конденсации)	до 95 %
Кратковременная конденсация	по классу 3K6 / IEC EN 60721‑3‑3 и E DIN 40046‑721‑3 в диапазоне температур −20 … +60 °C (кроме осадков, воды и обледенения)
Виброустойчивость	4 g по IEC 60068‑2‑6
Ударопрочность	15 g по IEC 60068‑2‑27
ЭМС — помехоустойчивость	по EN 61000‑6‑2, морские применения
ЭМС — излучение помех	по EN 61000‑6‑3, морские применения
Устойчивость к загрязняющим веществам	по IEC 60068‑2‑42 и IEC 60068‑2‑43
Допустимая концентрация H2S при относительной влажности 75 %	10 ppm
Допустимая концентрация SO2 при относительной влажности 75 %	25 ppm

Коммерческие данные

Тип упаковки	BOX
Страна происхождения	DE
GTIN	4055143039369
Код ТН ВЭД	85176200000

Каплер WAGO 750‑377/025‑000 — решение третьего поколения для сетей PROFINET IO с расширенным температурным диапазоном (ECO Extended). Устройство предназначено для построения распределенной периферии на базе WAGO‑I/O‑SYSTEM 750 и обеспечивает надежный обмен данными между контроллером и модулями ввода‑вывода. Встроенный двухпортовый коммутатор позволяет строить линейные и кольцевые участки без дополнительных свитчей, а назначение имени через DCP или DIP‑переключатели упрощает ввод в эксплуатацию. Каплер идентифицирует подключенные модули, формирует образы процесса и поддерживает смешанную конфигурацию модулей — от дискретных до аналоговых и специальных.

WAGO 750‑377/025‑000 подходит для промышленной автоматизации, машиностроения и инфраструктурных объектов, где требуется устойчивость к колебаниям температуры и помехам. Поддержка сетевых сервисов и диагностики упрощает обслуживание и интеграцию в существующие системы, а топология на базе RJ‑45 минимизирует затраты на сеть и кабельную инфраструктуру.

Причины поломок

Перепады и всплески напряжения питания, отсутствие защиты от перенапряжений и неправильная полярность при подключении.
Превышение допустимых температур и влажности, конденсация, агрессивные газовые среды (H2S, SO2), вызывающие коррозию контактов.
Ошибки монтажа: нарушение экранирования и заземления, использование неподходящих кабелей, слабая фиксация на DIN‑рейке.
Механические воздействия: ударные нагрузки, вибрации, натяжение и перегиб кабелей RJ‑45, повреждение зажимов.
Электромагнитные помехи от силового оборудования при отсутствии правильной разводки и фильтрации.
Сбой или повреждение прошивки вследствие некорректного обновления или нестабильного питания.

Как понять, что запчасть вышла из строя

Отсутствует обмен по PROFINET: контроллер фиксирует потерю устройства, циклические данные не обновляются.
Индикаторы состояния сигнализируют ошибку, отсутствует линк/активность на обоих сетевых портах.
Устройство недоступно по сети, не определяется в инженерном ПО, не принимает имя по DCP.
Частые самоперезапуски, перегрев, посторонний запах, видимые следы повреждений или коррозии.
Нестабильная работа подключенных модулей ввода‑вывода, «падение» внутренней шины при подключении нагрузок.

Рекомендации по уходу и эксплуатации

Обеспечьте соответствие условиям эксплуатации: температура, влажность, отсутствие конденсата; организуйте вентиляцию шкафа.
Используйте экранированные кабели категории не ниже Cat.5 с волновым сопротивлением 100 Ω, соблюдайте радиус изгиба и разгрузку натяжения.
Разделяйте силовые и сигнальные линии, применяйте защиту от перенапряжений и корректное заземление.
Периодически проверяйте состояние клемм и разъемов, подтягивайте соединения, очищайте от пыли и загрязнений.
Следите за актуальностью прошивки, выполняйте обновления по регламенту, сохраняйте резервную конфигурацию и имя устройства.
Надежно фиксируйте каплер на DIN‑рейке, исключайте избыточные вибрации и ударные нагрузки.

Соблюдение этих рекомендаций повышает надежность работы WAGO 750‑377/025‑000 и снижает риск простоев за счет раннего выявления неисправностей и профилактики типовых отказов.
