Номиналы по IEC/EN 60664-1
| Норматив | IEC/EN 60664-1 |
| Номинальное напряжение (III / 3) | 320 V |
| Номинальное импульсное напряжение (III / 3) | 4 kV |
| Номинальное напряжение (III / 2) | 400 V |
| Номинальное импульсное напряжение (III / 2) | 4 kV |
| Номинальное напряжение (II / 2) | 630 V |
| Номинальное импульсное напряжение (II / 2) | 4 kV |

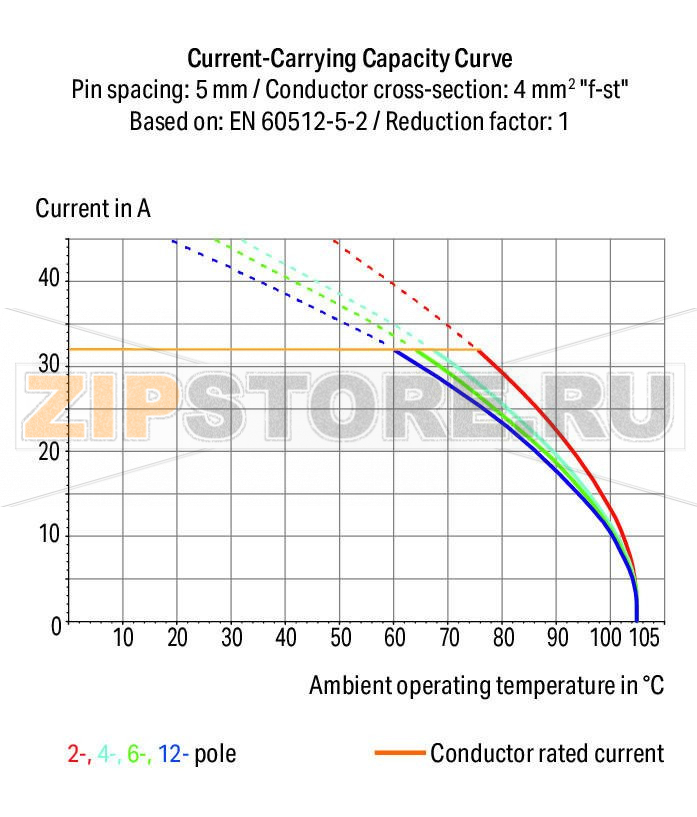

| Номинальный ток | 32 A |
| Пояснение (номиналы) | Категория перенапряжения III / Степень загрязнения 2 |
Сертификация по UL 1059
| Стандарт | UL 1059 |
| UL напряжение (Use Group B) | 300 V |
| UL ток (Use Group B) | 20 A |
| UL напряжение (Use Group D) | 300 V |
| UL ток (Use Group D) | 10 A |
Сертификация по CSA
| Стандарт | CSA |
| Технология соединения | Push-in CAGE CLAMP® |
| Тип привода | Рычаг |
| Моножильные проводники | 0,2 … 4 мм² / 24 … 12 AWG |
| Многожильные тонкие проводники | 0,2 … 4 мм² / 24 … 12 AWG |
| Многожильные с изолированным наконечником | 0,25 … 2,5 мм² |
| Многожильные с неизолированным наконечником | 0,25 … 2,5 мм² |
| Тонкий многожильный, с сдвоенным наконечником | 0,25 … 1,5 мм² |
| Длина зачистки | 9 … 11 мм / 0.35 … 0.43 inch |
| Угол ввода к плате | 90° |
| Число полюсов | 1 |
| Общее число точек соединения | 1 |
| Общее число потенциалов | 1 |
| Отдельных точек присоединения на изделие | 1 |
| Количество уровней | 1 |

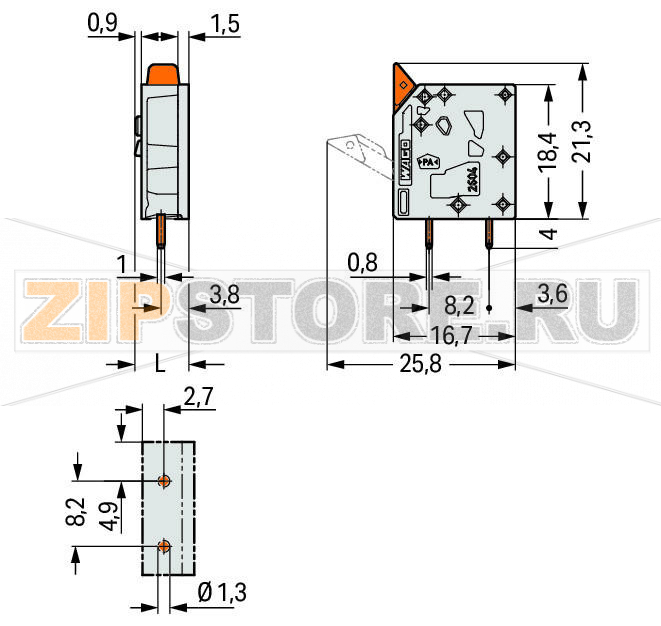

| Шаг контактов | 5 мм / 0.197 inch |
| Ширина | 7,4 мм / 0.291 inch |
| Высота | 25,3 мм / 0.996 inch |
| Высота над платой | 21,3 мм / 0.839 inch |
| Длина | 16,7 мм / 0.657 inch |
| Длина выводов под пайку | 4 мм |
| Размер выводов под пайку | 0,8 × 1 мм |
| Диаметр отверстия в плате | 1,3 (+0,1) мм |
| Тип контакта к плате | THT |
| Расположение выводов | внутри корпуса клеммы, в линию |
| Число выводов на потенциал | 2 |
| Цвет корпуса | серый |
| Группа изоляционного материала | I |
| Изоляционный материал | полиамид (PA66) |
| Класс горючести по UL 94 | V0 |
| Пружина зажима | хромоникелевая пружинная сталь (CrNi) |
| Материал контактов | электролитическая медь (ECu) |
| Покрытие контактов | лужёные |
| Цвет рычага | оранжевый |
| Масса | 1,9 g |
| Диапазон температур | -60 … +105 °C |
| Тип упаковки | BOX |
| Страна происхождения | DE |
| GTIN | 4055143615853 |
| Код ТН ВЭД | 85369010000 |

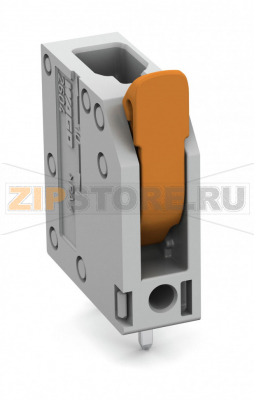

Клемма WAGO 2604-3101 предназначена для монтажа на печатные платы и обеспечивает быстрое и надёжное подключение проводников без инструмента благодаря рычажному механизму Push-in CAGE CLAMP. Решение ориентировано на производство и сервис в промышленной автоматике, источниках питания, системах освещения, HVAC и измерительной технике, где важны стабильность контакта, удобство обслуживания и повторяемость операций.
Рычаг позволяет открывать зажим одной рукой, а несколько клемм можно удерживать открытыми одновременно, что упрощает подключение многожильных кабелей или пакетную коммутацию. Конструкция допускает контрольные измерения как параллельно, так и перпендикулярно направлению ввода проводника, что удобно при наладке и диагностике без разборки узла. Сквозные выводы THT и по два паяных штифта на полюс повышают механическую прочность узла на плате и устойчивость к вибрации.
Корпус из негорючего полиамида и пружинные элементы из коррозионно-стойкой стали обеспечивают долговечность даже при интенсивных циклах коммутации. Лужёные контактные поверхности способствуют стабильному переходному сопротивлению. Клемма WAGO 2604-3101 подходит для твёрдых, многожильных и проводников с наконечниками, что закрывает большинство сценариев в шкафах управления и на платах силовой электроники.
Типичные причины отказов клемм на печатной плате включают механические перегрузки (перегибы проводника, рывки за кабель), превышение токовой нагрузки, приводящее к локальному перегреву, и повреждение пайки из‑за вибраций или неправильного технологического процесса. Распространены также ошибки монтажа: неоптимальная длина зачистки, неподходящее сечение или тип проводника, отсутствие наконечников при тонких многожильных жилах, использование агрессивных моющих средств после пайки, а также эксплуатация в среде с высокой влажностью и загрязнениями без соответствующей защиты.
Признаки, что клемма вышла из строя: локальный нагрев в зоне контакта, потемнение или деформация пластика, запах перегрева, падение напряжения на соединении под нагрузкой, периодические пропадания контакта при вибрации, ослабление фиксации проводника (провод легко вынимается), аномально тугой или «пустой» ход рычага, видимые трещины корпуса, расшатанное положение клеммы на плате, трещины паяных соединений или поднятые пятаки.
Рекомендации по эксплуатации и уходу: использовать подходящее сечение и тип проводников, соблюдать рекомендуемую длину зачистки и применять наконечники для тонких многожильных жил. Вставлять провод только при полностью открытом рычаге, не использовать отвёртки или иные инструменты для поддевания. После монтажа выполнять «pull-test» лёгким вытягивающим усилием. При пайке придерживаться заданного профиля и температур; обеспечивать поддержку платы, чтобы исключить механические напряжения. Проводить периодические осмотры в составе ТО: визуальный контроль, проверка нагрева под рабочей нагрузкой, очистка мягкой щёткой и сжатым сухим воздухом; избегать растворителей, разрушающих полиамид. Соблюдать ограничения по температуре и электрической нагрузке, исключать длительные перегрузки и предотвращать попадание влаги и пыли; хранить изделие в сухом помещении, защищённом от УФ‑излучения. При необходимости маркировать подключаемые цепи для снижения ошибок обслуживания.
Благодаря безинструментальному подключению и удобному доступу для измерений клемма WAGO 2604-3101 ускоряет сборку и сервис, снижает риск ошибок монтажа и обеспечивает стабильный контакт в широком спектре применений на печатных платах.
