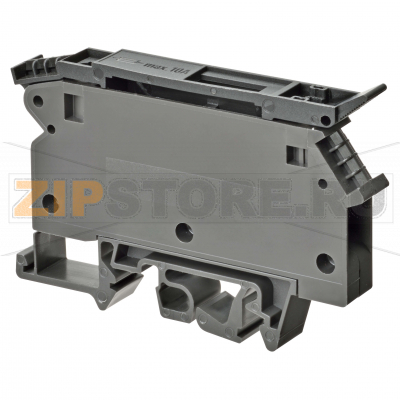

Колодка клеммная Omron XW5T-S4.0-FU6

Каталожный номер XW5T-S4.0-FU6
Розничная цена
6 EUR с НДС ≈ 556 ₽ с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Клеммная колодка Omron XW5T-S4.0-FU6 относится к модульным решениям для распределения питания и защиты цепей с помощью встроенного предохранителя. Изделие предназначено для монтажа в шкафах управления, на станках, в системах автоматизации и распределительных щитах. Конструкция ориентирована на стабильный контакт при длительной эксплуатации, удобство замены предохранителя и сохранение компактности монтажного пространства.

Винтовой зажим обеспечивает надежную фиксацию проводников соответствующего сечения и минимизирует переходное сопротивление в месте соединения. Корпус выполнен из инженерного полимера, устойчивого к нагреву и воздействию типовых факторов в электрощите. Серия XW5 предусматривает унификацию с аксессуарами для маркировки и организации проводов, что упрощает обслуживание и поддержание порядка на DIN-рейке. Благодаря предохранителю в каждой точке подключения Omron XW5T-S4.0-FU6 позволяет локализовать неисправности на уровне отдельной ветви без отключения остальной части цепи.

Сфера применения включает цепи питания и управления, подключение датчиков, клапанов, исполнительных механизмов, освещения в составе машин и технологических линий. Клемма с предохранителем востребована в кольцевых и распределительных топологиях, где важно быстро определить и изолировать перегруженный участок.

Причины поломок

  • Неправильный подбор номинала или типа предохранителя относительно нагрузки и характера пусковых токов.
  • Длительная работа на предельных режимах, вызывающая повышенный нагрев контактов и деградацию изоляции.
  • Ослабление винтового соединения из-за вибраций, термоциклирования или отсутствия регламентной протяжки.
  • Использование многожильных проводов без наконечников или с лужеными концами под винтовой зажим (ползучесть припоя ведет к падению усилия зажима).
  • Попадание пыли и агрессивных сред, ускоряющее окисление контактных поверхностей.
  • Короткие замыкания и импульсные перенапряжения, приводящие к частому перегоранию предохранителя и термонагрузке корпуса.

Как понять, что запчасть вышла из строя

  • Отсутствие питания на нагрузке при наличии входного напряжения и исправной проводки — часто указывает на сработавший предохранитель.
  • Повторное перегорание предохранителя сразу после замены — признак перегрузки или внутренних повреждений цепи.
  • Локальный нагрев, потемнение, запах перегрева, следы оплавления или обугливания на корпусе клеммы.
  • Ослабленный контакт провода, следы искрения на токоведущих частях, повышенное падение напряжения на соединении.
  • Механические дефекты: трещины корпуса, деформация держателя предохранителя, заедание при установке/снятии.

Рекомендации по эксплуатации и уходу

  • Выбирать предохранители по расчетному току и характеристике срабатывания в соответствии с типом нагрузки (с запасом, но без превышения допустимого для цепи).
  • Применять наконечники НШВИ для многожильных проводников; не лудить жилы под винтовой зажим.
  • Выполнять протяжку клемм с рекомендуемым производителем моментом и контролировать ее периодически, особенно в зонах вибрации.
  • Раз в регламент проверять состояние корпуса и контактного узла: отсутствие потемнений, следов перегрева, равномерность прижима.
  • Проводить выборочную термографию при нагрузке для выявления аномального нагрева.
  • Содержать шкаф в чистоте: удалять пыль, обеспечивать вентиляцию и исключать контакт с агрессивными веществами.
  • Не допускать натяга проводов на вводах клеммы, соблюдать радиусы изгиба и разгрузку по натяжению.
  • Хранить расходные предохранители в сухом месте, вести маркировку номиналов для исключения ошибочной установки.

Корректный монтаж и регулярное обслуживание позволяют клеммной колодке Omron XW5T-S4.0-FU6 стабильно работать в составе щитов и линий автоматизации. При возникновении отказов важно сначала убедиться в соответствии предохранителя требованиям цепи, затем проверить затяжку зажимов и состояние контактных поверхностей.

Технические характеристики

Тип электрического подключения 1Винтовое соединение
ТипКлемма с предохранителем
Номинальное сечение4 мм²
Количество уровней1
Количество зажимов на уровень2
ЦветСерый
Изоляционный материалПолиамид
Класс горючести изоляционного материала по UL94V0
Упаковка50 шт.
Вес22 г
