Колодка клеммная Omron XW5T-S10-1.1-1BL

Каталожный номер XW5T-S10-1.1-1BL
Розничная цена
1.54 EUR с НДС ≈ 152 ₽ с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

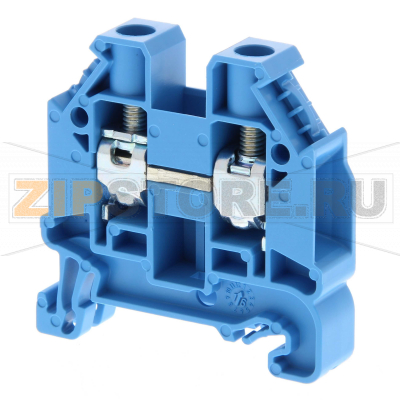

Клеммная колодка Omron XW5T-S10-1.1-1BL — исполнение серии XW5 для распределительных шкафов и панелей управления. Решение рассчитано на надежное соединение проводников с винтовым прижимом, устойчивое к типовым механическим и температурным воздействиям в промышленной эксплуатации. Модульная конструкция позволяет выстраивать непрерывные ряды на DIN-рейке, организовывать общие шины и быстро изменять конфигурацию с помощью стандартных перемычек и аксессуаров серии. Голубой цвет облегчает идентификацию цепей и визуальный контроль монтажа.

Omron XW5T-S10-1.1-1BL устанавливается на стандартную 35‑мм DIN-рейку с фиксацией торцевыми упорами и торцевыми крышками. Винтовое соединение принимает однопроволочные и многопроволочные жилы; для многожильных проводников рекомендуется применение втулочных наконечников. Корпус из термостойкого полиамида устойчив к нагреву, не поддерживает горение и рассчитан на длительную работу при переменном и постоянном токе. Конструкция обеспечивает стабильный контакт, минимизирует переходное сопротивление и риск самоослабления при корректной затяжке.

Область применения — ввод и распределение питания, межблочные соединения, коммутация сигналов в шкафах автоматизации, машиностроении, системах ОВК, водоподготовке, энергетике и инфраструктурных объектах. Клеммы серии XW5 удобны для групповой коммутации и шинирования: поддерживается установка перемычек для подключения нескольких клемм на общий потенциал, а также маркировка для системного обозначения цепей.

Причины поломок

  • Недостаточная или избыточная затяжка винта: недотяжка ведет к нагреву и оплавлению, перетяжка — к повреждению резьбы и трещинам корпуса.
  • Неподходящее сечение проводника, отсутствие наконечников на многопроволочной жиле или неправильная длина зачистки.
  • Длительная перегрузка по току, плохой контакт или переходные процессы, вызывающие локальный перегрев.
  • Вибрации и ударные нагрузки без регламентной проверочной подтяжки.
  • Коррозия от конденсата, агрессивных паров и загрязнений, попавших в клеммную зону.
  • Неправильный монтаж на DIN-рейку без упоров и разделителей, приводящий к механическим напряжениям на корпус.

Как понять, что запчасть вышла из строя

  • Следы перегрева: потемнение, запах гари, оплавление изоляции, заниженная жесткость пластика рядом с контактной зоной.
  • Нестабильный контакт: периодические пропадания питания, повышенное падение напряжения, заметный локальный нагрев при рабочем токе.
  • Механические дефекты: трещины, сколы корпуса, люфт проводника в клемме, сорванная или проворачивающаяся резьба винта.
  • Окисление и налет на контактных поверхностях, изменение цвета металла, следы дуговых разрядов и копоть.

Рекомендации по уходу и эксплуатации

  • Производить монтаж и обслуживание квалифицированным персоналом, соблюдать момент затяжки согласно паспорту Omron.
  • Использовать проводники соответствующего класса и сечения; для многожильных — втулочные наконечники. Подбирать длину зачистки по документации.
  • После первых тепловых циклов выполнить контрольную подтяжку, далее — периодические регламентные проверки ряда клемм.
  • Контролировать температуру клеммной колодки под нагрузкой (визуально, точечно или с помощью тепловизора). Любые признаки перегрева — повод для диагностики.
  • Защищать от влаги и агрессивных сред: выбирать соответствующий класс защищенности шкафа, использовать торцевые крышки и разделители.
  • Содержать клеммный ряд в чистоте, удалять пыль сухими методами; не применять растворители, разрушающие полиамид.
  • Не совмещать напрямую алюминиевые и медные проводники без биметаллических решений. Не допускать натяжения проводов на корпус.
  • При параллельных соединениях использовать штатные перемычки серии XW5. При наличии трещин, оплавлений или износа винта — заменить модуль.
  • Хранить Omron XW5T-S10-1.1-1BL в оригинальной упаковке, в сухом помещении, избегать УФ‑облучения и экстремальных температур.

Технические характеристики

Тип электрического подключенияВинтовое соединение
ТипПроходная клемма
Номинальное сечение10 мм²
Количество уровней1
Количество клеммных позиций на уровень2
ЦветГолубой
Изоляционный материалПолиамид
Класс горючести изоляционного материала по UL94V-0
Количество в упаковке50 шт
Масса17 г

Характеристики

Производитель Omron
Тип запчасти Клеммная колодка Колодка
Вес 17 г
