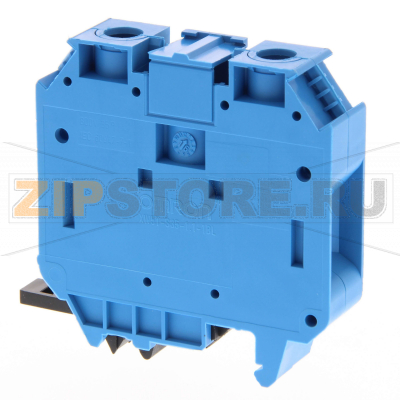

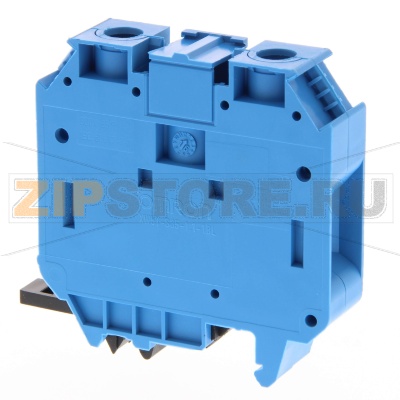

Колодка клеммная Omron XW5T-S35-1.1-1BL

Каталожный номер XW5T-S35-1.1-1BL
Розничная цена
4.5 EUR с НДС ≈ 445 ₽ с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Колодка клеммная Omron XW5T-S35-1.1-1BL относится к линейке проходных клемм серии XW5 и предназначена для надежного соединения силовых цепей с большими сечениями проводников. Голубой цвет упрощает визуальную идентификацию цепей, а конструкция с одним полюсом и однорядным исполнением обеспечивает простую трассировку и обслуживание. Клемма подходит для профессиональных распределительных щитов, шкафов автоматизации, систем питания и приводов, где требуются стабильные контакты, удобство монтажа и строгие требования к безопасности.

Скользящий зажим и винтовой прижим обеспечивают устойчивый контакт при длительных нагрузках и перепадах температуры. Корпус выполнен из изоляционного материала с высокой стойкостью к воспламеняемости, что снижает риск распространения огня при аварийных режимах. Конструкция рассчитана на повторные операции монтажа/демонтажа, поддерживает использование наконечников (гильз) для многожильных кабелей, а также совместима с типовыми аксессуарами серии XW5 (маркировка, перемычки, конечные элементы). Это упрощает группировку клемм и наглядное обозначение линий в шкафу.

Типичные причины отказов

  • Недостаточная или чрезмерная затяжка винтового соединения, вызывающая рост контактного сопротивления, локальный нагрев и деградацию изоляции.
  • Перегрузка по току и короткие замыкания, приводящие к термическому повреждению клеммы и проводника.
  • Вибрации и механические воздействия, ослабляющие контакт или повреждающие резьбу и корпус.
  • Коррозия и окисление контактных поверхностей при повышенной влажности, конденсате или воздействии агрессивных сред.
  • Неправильный подбор сечения и типа проводника, некачественная подготовка жил (надрезы, «растрепанные» провода), повторные перезажимы в одной точке.
  • Нарушение правил прокладки кабелей (избыточное натяжение, изгиб с малым радиусом, попадание посторонних частиц в зажим).

Как понять, что клемма вышла из строя

  • Повышенный нагрев в зоне клеммы, запах перегрева или следы оплавления, потемнения, деформация корпуса.
  • Периодические провалы напряжения/мигание нагрузки, нестабильные показания при тестировании под нагрузкой.
  • Ослабленная фиксация проводника: винт не держит момент затяжки, провод легко смещается.
  • Визуальные дефекты: трещины корпуса, сколы, выкрашивание изоляции, следы коррозии на металлических частях.
  • Повышенное падение напряжения на клемме по сравнению с соседними соединениями при одинаковой нагрузке.

Рекомендации по уходу и эксплуатации

  • Монтаж выполняйте подготовленным инструментом, соблюдая рекомендуемую длину зачистки и использование гильз НШВИ для многожильных проводов.
  • Контролируйте момент затяжки согласно нормативам для данного сечения; избегайте перетяжки, чтобы не повредить резьбу и корпус.
  • Периодически проводите регламентный осмотр: подтяжка контактов, визуальный контроль нагрева и износа, проверка отсутствия люфта.
  • Содержите клеммы в чистоте; удаляйте пыль и загрязнения мягкой щеткой или безворсовой салфеткой. Не используйте агрессивные растворители.
  • Обеспечьте правильную прокладку и разгрузку кабелей, исключите натяжение жил и вибрационные нагрузки; при необходимости применяйте кабельные фиксаторы.
  • Соблюдайте температурный режим, классы защиты шкафа и правила селективной защиты от перегрузок и КЗ.
  • Все работы выполняйте только при снятом напряжении и обученным персоналом.

Применение клемм Omron серии XW5, включая XW5T-S35-1.1-1BL, повышает отказоустойчивость и удобство обслуживания силовых и управляющих цепей. Системный подход к монтажу, регулярная проверка момента затяжки и чистоты контактов, корректный выбор проводников и аксессуаров — ключ к длительной и безопасной эксплуатации устройства.

Технические характеристики

Тип электрического подключения 1Винтовое соединение
ТипПроходная клемма
Номинальное сечение35 мм²
Количество уровней1
Количество точек зажима на уровень2
ЦветГолубой
Изоляционный материалПолиамид
Класс воспламеняемости изоляционного материала по UL94V0
Упаковка20 шт
Масса74 г

Характеристики

Производитель Omron
Тип запчасти Клеммная колодка Колодка
Вес 74 г



Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Колодка клеммная Omron XW5T-S35-1.1-1BL.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Колодка клеммная Omron XW5T-S35-1.1-1BL на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
