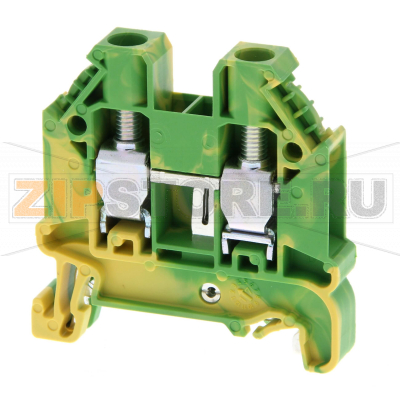

Колодка клеммная Omron XW5G-S6.0-1.1-1

Каталожный номер XW5G-S6.0-1.1-1
Розничная цена
2.19 EUR с НДС ≈ 217 ₽ с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Колодка клеммная Omron XW5G-S6.0-1.1-1 предназначена для надежного подключения защитного проводника и организации цепей заземления в распределительных щитах и шкафах управления. Конструкция рассчитана на стабильный электрический контакт при длительной эксплуатации, в том числе при переменных нагрузках и вибрациях. Использование клеммной техники серии XW5 упрощает монтаж, маркировку и последующее обслуживание сборок, а также позволяет единообразно комплектовать оборудование.

Назначение и применение

Omron XW5G-S6.0-1.1-1 применяют в системах промышленной автоматизации, электроснабжения и машиностроения для подключения защитного проводника PE на шине заземления или внутри клеммного ряда. Решение подходит для распределительных и управляющих цепей, где требуется надежное, повторяемое соединение с фиксированием проводника винтовым зажимом.

Конструкция и особенности

Корпус клеммы выполнен из изоляционного материала с устойчивостью к нагреву и механическим воздействиям. Винтовой зажим обеспечивает стабильную прижимную силу к токопроводящей части и равномерный контакт по всей площади прижатия. Клемма поддерживает применение наконечников на многожильных проводниках, совместима с типовыми аксессуарами серии XW5, в том числе с перемычками, маркировочными вставками и торцевыми элементами. Форм-фактор ориентирован на сборку в однорядные клеммные ряды.

Причины поломок

  • Перетяжка винтового зажима с повреждением резьбы или деформацией токопроводящих частей.
  • Недостаточная затяжка, приводящая к росту переходного сопротивления и локальному нагреву контактной зоны.
  • Превышение рабочих нагрузок, длительная перегрузка и перегрев.
  • Использование неподходящего типа или состояния проводника (поврежденные жилы, отсутствие наконечников на многожильных проводах).
  • Вибрации и ударные нагрузки без периодической протяжки соединений.
  • Воздействие влаги, пыли, агрессивных химических сред, вызывающих коррозию контактных поверхностей.
  • Механические повреждения корпуса при монтаже или обслуживании.
  • Ошибки подключения в цепях заземления.

Как понять, что клемма вышла из строя

  • Следы потемнения, оплавления или растрескивания корпуса рядом с контактной зоной.
  • Запах перегретой изоляции, локальный нагрев при работе.
  • Окисление или потемнение токопроводящих частей, появление налета, следов коррозии.
  • Ослабление фиксации проводника, самопроизвольное «ползание» жилы из зажима.
  • Нестабильность крепления в клеммном ряду или на монтажной рейке.
  • Рост переходного сопротивления, проявляющийся падением напряжения и нагревом в точке соединения.

Рекомендации по эксплуатации и уходу

  • Перед любыми работами обязательно обесточивайте цепь и проверяйте отсутствие напряжения.
  • Периодически контролируйте момент затяжки винтов согласно документации производителя и регламенту ТО.
  • Используйте наконечники на многожильных проводниках, соблюдайте правильную длину зачистки и аккуратную укладку жил.
  • Проверяйте температуру контактных узлов (тепловизором или пирометром) после ввода в эксплуатацию и в ходе профилактики.
  • Поддерживайте чистоту: удаляйте пыль и загрязнения диэлектрической щеткой, не допускайте попадания влаги и агрессивных веществ.
  • Применяйте маркировку, штатные перемычки и аксессуары серии XW5; не модифицируйте конструкцию.
  • Немедленно заменяйте клемму Omron XW5G-S6.0-1.1-1 при обнаружении трещин, оплавлений, повреждений резьбы или явных следов коррозии.

Придерживаясь этих рекомендаций, вы обеспечите стабильный контакт, предсказуемое поведение цепей заземления и длительный срок службы клеммной колодки Omron XW5G-S6.0-1.1-1 в составе клеммного ряда серии XW5.

Технические характеристики

Тип электрического соединения 1Винтовое соединение
ТипЗаземляющая клемма
Номинальное сечение6 мм²
Количество уровней1
Количество зажимных позиций на уровень2
ЦветЗеленый/желтый
Изоляционный материалПолиамид
Класс воспламеняемости изоляционного материала по UL94V0
Упаковка100 шт
Масса20 г

Характеристики

Производитель Omron
Тип запчасти Клеммная колодка Колодка
Вес 20 г



Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Колодка клеммная Omron XW5G-S6.0-1.1-1.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Колодка клеммная Omron XW5G-S6.0-1.1-1 на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
