Колодка клеммная Omron XW5T-S4.0-FU5

Каталожный номер XW5T-S4.0-FU5
Розничная цена
4.38 EUR с НДС ≈ 433 ₽ с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

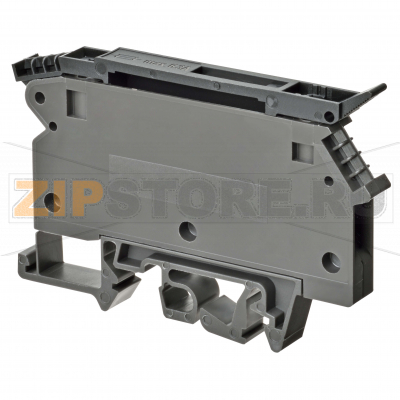

Omron XW5T-S4.0-FU5 — клеммная колодка с интегрированным предохранителем для монтажа в шкафах управления и распределительных щитах. Решение предназначено для удобной реализации защиты цепей и локальной изоляции участков без сложной перенастройки системы. Конструкция рассчитана на стабильную работу в промышленной среде, обеспечивает быстрый доступ к предохранителю и позволяет обслуживать линию с минимальными простоями. Винтовое соединение создает надежный контакт при правильной подготовке проводника и соблюдении момента затяжки, а принадлежность к серии XW5 упрощает компоновку и маркировку в едином стиле.

Клемма ориентирована на применение в цепях питания и управления, где требуется селективная защита отдельных нагрузок, датчиков и модулей ввода-вывода. Предохранитель выполняет роль быстрого ограничителя тока при авариях и коротких замыканиях, предотвращая распространение повреждений на соседние участки. Модульное исполнение облегчает расширение и перестройку ряда на DIN-рейке, допускает использование стандартных аксессуаров серии для перемычек, маркировок и торцевых элементов.

Основные задачи, решаемые Omron XW5T-S4.0-FU5: упорядоченная разводка цепей с возможностью быстрой замены предохранителя; наглядная сегментация контуров; снижение риска перегрузок и локализация аварий. Визуальный доступ к месту установки плавкой вставки ускоряет диагностику и обслуживание, а эргономика колодки помогает поддерживать аккуратную кабельную трассу.

Типичные причины поломок и отказов:

  • Недостаточная или избыточная затяжка винтового соединения, вызывающая нагрев, микродуги и оплавление изоляции.
  • Неподходящий номинал или тип предохранителя относительно условий пуска и рабочей нагрузки.
  • Использование неподготовленного проводника (без наконечников) либо несоответствующее сечение жилы.
  • Вибрации и термоциклирование, приводящие к ослаблению контакта со временем.
  • Коррозия и загрязнения, попадающие в зону контакта, пыль и токопроводящие отложения.
  • Механические нагрузки на проводник, излом в месте ввода, повреждение корпуса при монтаже.

Как понять, что запчасть вышла из строя:

  • Отсутствие питания на нагрузке при исправной линии до клеммы — проверка тестером показывает обрыв на участке предохранителя.
  • Следы перегрева: потемнение, запах гари, деформация корпуса, побеление пластика от термонагрузки.
  • Повышенное падение напряжения или локальный нагрев клеммы под рабочей нагрузкой относительно соседних элементов.
  • Периодические «пропадания» сигнала или питания при вибрации — симптом ослабленного контакта.
  • Визуальная индикация обрыва плавкой вставки (если используется вставка с видимым разрывом нити) либо отсутствие прозвона через предохранитель.

Рекомендации по уходу и эксплуатации:

  • Регулярно проверяйте затяжку винтов согласно регламенту, применяйте динамометрическую отвертку при необходимости.
  • Готовьте проводники: снимайте изоляцию на указанную длину, используйте наконечники и гильзы для многопроволочных жил.
  • Подбирайте предохранители по току и характеристике срабатывания с учетом пусковых токов нагрузки и селективности защиты.
  • Держите узел в чистоте: удаляйте пыль сухой щеткой или сжатым воздухом, избегайте влаги и агрессивных сред.
  • Периодически проводите визуальный осмотр на наличие трещин, оплавлений, ослабленных проводников и загрязнений контактов.
  • Соблюдайте рекомендованный шаг установки и используйте торцевые крышки для соблюдения изоляционных расстояний.
  • Отключайте питание перед любыми работами, включая замену предохранителя и подтяжку соединений.

При замене рекомендуется фиксировать причины срабатывания предохранителя (аварийный ток, короткое замыкание, перегрузка), проверять состояние проводников и клеммных площадок, оценивать нагрев под нагрузкой. Выбор расходных материалов и аксессуаров серии XW5 упрощает стандартизацию шкафа и поддержание единых процедур обслуживания.

Технические характеристики

Тип электрического подключения 1Винтовое соединение
ТипКлемма с предохранителем
Номинальное сечение4 мм²
Количество уровней1
Количество позиций зажима на уровень2
ЦветСерый
Изоляционный материалПолиамид
Класс горючести изоляционного материала по UL94V0
Размер упаковки50 шт
Масса19 г

Характеристики

Производитель Omron
Тип запчасти Клеммная колодка Колодка
Вес 19 г



Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Колодка клеммная Omron XW5T-S4.0-FU5.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Колодка клеммная Omron XW5T-S4.0-FU5 на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
