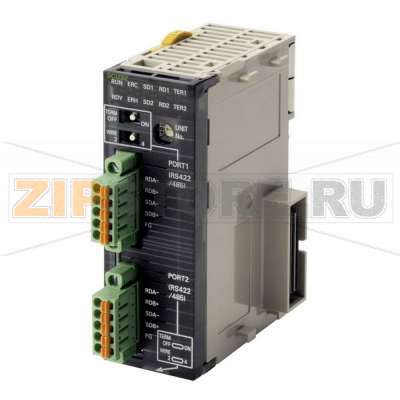

Коммуникационный блок Omron CJ1W-SCU32

Описание товара

Коммуникационный блок Omron CJ1W-SCU32 предназначен для организации быстрой и стабильной последовательной связи в составе контроллеров серии CJ. Модуль подходит для построения обмена данными с периферийными устройствами по RS-422/485, а также для взаимодействия в сетях на базе протокола Modbus (режимы Master/Slave). Решение применяется в системах автоматизации для подключений приводов, преобразователей частоты, считывателей штрих‑кодов, панелей, датчиков и регуляторов температуры, когда требуется надежный обмен на удалении до 1200 м при скорости до 230 кбит/с.

Модуль устанавливается на шину ввода-вывода контроллера и оснащен двумя независимыми портами, что позволяет одновременно обслуживать две линии связи или разделять технологические участки. Гибкая настройка параметров обмена (скорость, биты данных и стоп-биты, контроль четности, тайм-ауты) обеспечивает адаптацию к оборудованию различных производителей. Для устойчивости работы важны корректная топология сети, согласование линии и экранированные кабели с правильным заземлением.

Как понять, что модуль вышел из строя

Признаками неисправности могут быть: полная потеря связи по одному или обоим портам; периодические разрывы с частыми тайм-аутами и ошибками CRC; отсутствие индикации обмена на портах при активных запросах; появление диагностических ошибок в контроллере; некорректное определение модуля в конфигурации; перегрев корпуса, нестабильная работа после прогрева. Для исключения внешних причин рекомендуется проверить кабели и разъемы, целостность экрана, терминаторы, параметры линии, попробовать обмен на сниженной скорости, выполнить перекрестную проверку с заведомо исправным модулем или устройством, а также сверить настройки протокола.

Типичные причины поломок

• Перенапряжения и импульсные помехи в линии RS-422/485 из‑за отсутствия гальванической развязки на периферийном оборудовании или неправильного заземления.
• Ошибки монтажа: перепутанные пары A/B, отсутствие или неправильная установка согласующих и подтягивающих резисторов, длинные «ответвления» от магистрали.
• Статическое электричество и наводки при подключении/отключении под напряжением.
• Эксплуатация вне диапазонов температуры и влажности, конденсат, агрессивные среды, сильная вибрация.
• Механические повреждения разъемов и плат при неаккуратном обслуживании.

Рекомендации по монтажу и уходу

• Применяйте экранированную витую пару, экраны заземляйте с одной стороны (по проекту), избегайте параллельной прокладки с силовыми линиями.
• Соблюдайте правила RS-485: линейная топология, терминаторы на концах магистрали, при необходимости — базовые подтяжки.
• Регулярно осматривайте клеммы и разъемы, подтягивайте винтовые соединения, контролируйте состояние кабелей и отсутствие коррозии.
• Обеспечьте вентиляцию в шкафу, поддерживайте чистоту, избегайте попадания пыли и влаги. Периодически проводите профилактическую очистку.
• Перед заменой/подключением отключайте питание, используйте антистатические средства защиты.
• В настройках контроллера документируйте параметры обмена, используйте диагностические функции ПЛК для контроля качества связи.
• Для длинных линий и «шумной» среды применяйте изолированные преобразователи и ограничители перенапряжений.

При корректном проектировании сети, соблюдении требований к монтажу и периодическом обслуживании модуль CJ1W-SCU32 обеспечивает устойчивый обмен с периферией даже на больших расстояниях. Это решение подходит для модернизации существующих линий и интеграции разнообразных устройств без изменения архитектуры контроллера.

Быстродействующий коммуникационный модуль последовательной связи для CJx, 2 порта RS-422/485. Скорость до 230 КБит/сек. Расстояние до 1200 м.
