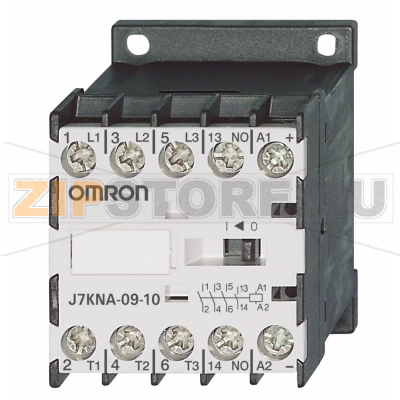

Omron J7KNA-09-10 24 — компактный миниконтактор для управления электродвигателями и другими индуктивными нагрузками в системах автоматизации, промышленного и коммерческого назначения. Устройство подходит для запуска, отключения и межблочной коммутации трехфазных цепей, а также для вспомогательных функций в шкафах управления. Корпус рассчитан на установку в ограниченном пространстве, а конструкция клемм обеспечивает стабильный контакт и простую монтажную практику.
Контактор уверенно работает в составе типовых схем пуска с тепловыми реле, межконтактными блокировками и логикой на ПЛК. Применяется в вентиляции и насосных станциях, на конвейерах, в подъемном оборудовании, в системах водоподготовки и отопления. Катушка на 24 В переменного тока упрощает интеграцию с низковольтным управлением и снижает риск помех в цепях автоматики. Наличие вспомогательного контакта позволяет вести сигнальные цепи, индикацию состояния или межблочные связи.
Причины поломок чаще всего связаны с неправильным подбором или режимами эксплуатации. К типичным относятся: износ и оплавление контактных поверхностей из-за частых пусков или превышения коммутируемой мощности; перегрев от слабых зажимов проводников и повышенного переходного сопротивления; подгорание или залипание контактов при коротких замыканиях; недостаточное или нестабильное напряжение катушки, вызывающее дребезг и ускоренный износ механики; вибрации и удары, приводящие к расстройке подвижной системы; попадание пыли и влаги внутрь аппарата; ошибки монтажа — неверное сечение проводников, отсутствие наконечников, недостаточный момент затяжки.
Понять, что контакттор вышел из строя, можно по следующим признакам: двигатель не запускается или запускается с задержкой; слышен непрерывный гул или дребезг при срабатывании; контакттор не удерживается во включенном положении или, наоборот, не отключается из-за залипания; заметны следы перегрева, потемнение пластика, запах гари; сильный нагрев клемм и проводов при номинальной нагрузке; отсутствие изменения состояния вспомогательных цепей; визуально — следы электрической дуги на контактах, ослабленные пружины, деформация подвижной части. Диагностически полезны замеры сопротивления катушки (обрыв или короткое) и проверка изоляции.
Рекомендации по уходу и эксплуатации: подбирайте контакттор по категории применения с запасом по току и коммутационной способности; используйте правильно скоординированные автоматические выключатели и тепловые реле; соблюдайте момент затяжки клемм и применяйте наконечники соответствующего сечения; обеспечьте защиту катушки от перенапряжений (RC-цепочка, варистор) при необходимости; избегайте избыточной коммутационной частоты сверх условий применения; контролируйте напряжение питания катушки в пределах допуска; периодически проводите профилактику — подтяжка клемм, продувка сухим воздухом, внешний осмотр на предмет нагрева и следов дуги; соблюдайте условия по температуре, влажности и чистоте внутри шкафа. При появлении признаков деградации контактных групп или механики замените аппарат, не дожидаясь отказа в работе.
Благодаря продуманной конструкции и качеству исполнения Omron J7KNA-09-10 24 обеспечивает стабильную и предсказуемую коммутацию в течение длительного времени. Для максимальной надежности рекомендуется соблюдать паспортные условия, корректно координировать защиту и выполнять регулярный техосмотр шкафа управления.
Миниконтактор для двигателей серии J7KNA, ток двигателя 9 А, 1 НО 0 НЗ, напряжение катушки 24 В AC
| Главные контакты НО | 3 |
| Вспомогательные контакты НО | 1 |
| Вспомогательные контакты НЗ | - |
| Напряжение катушки | 24 V |
| Род тока | AC |
| Номинальная мощность AC2, AC3 при 400 V [кВт] | 4 kW |
| Номинальный ток AC3 при 400 V [А] | 9 A |
| Номинальный ток AC1 при 690 V [А] | 20 A |
| Тип клемм | Винтовые |
| Ширина | 45 mm |
| Высота | 57.5 mm |
| Глубина | 49 mm |
| Производитель | Omron |
| Тип запчасти | Контактор |
