Компонентная клемма; двухуровн.; с торцевой пластиной и прямым подключением к рейке; с диодом 1.5KE33C TVS; тока; для DIN-рейки 35 x 15 и 35 x 7,5; 2,5 мм; CAGE CLAMP®; 2,50 mm; серые Wago 280-502/281-589

Name: Компонентная клемма; двухуровн.; с торцевой пластиной и прямым подключением к рейке; с диодом 1.5KE33C TVS; тока; для DIN-рейки 35 x 15 и 35 x 7,5; 2,5 мм; CAGE CLAMP®; 2,50 mm; серые Wago 280-502/281-589
Brand: Wago
SKU: 280-502/281-589

Каталожный номер 280-502/281-589

Компонентная клемма; двухуровн.; с торцевой пластиной и прямым подключением к рейке; с диодом 1.5KE33C TVS; тока; для DIN-рейки 35 x 15 и 35 x 7,5; 2,5 мм; CAGE CLAMP®; 2,50 mm; серые Wago 280-502/281-589 Short description:This component terminal block with surge suppression device, end plate and direct connection to the DIN-35 rail is equipped with a TVS diode.Features:Protect your system against overvoltageSlim, space-saving designControl operational costs by preventing expensive, unplanned downtimeHigh operational reliability and system uptime...

Розничная цена

11 $ с НДС

array(34) { ["id"]=> string(6) "171308" ["product_id"]=> string(6) "233922" ["id_1c"]=> NULL ["sku"]=> string(15) "280-502/281-589" ["sort"]=> string(1) "1" ["name"]=> string(15) "280-502/281-589" ["image_id"]=> NULL ["price"]=> float(1014) ["primary_price"]=> string(9) "10.673364" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(1014) ["unconverted_price"]=> float(10.67) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(1014) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 1 014 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Краткое описание:

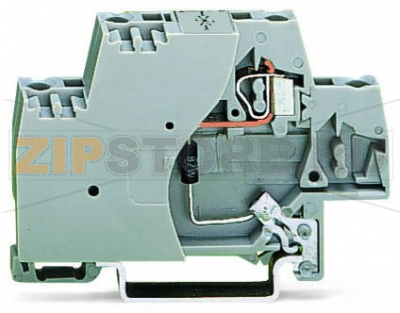

Данный компонентный клеммный блок с устройством защиты от перенапряжений, торцевой пластиной и прямым подключением к DIN-рейке 35 оснащён TVS-диодом.

Особенности:

Защита системы от перенапряжений
Узкий, экономящий место дизайн
Снижение эксплуатационных затрат за счёт предотвращения незапланированных простоев
Высокая надёжность и доступность системы

Электрические данные

Номинальное рабочее напряжение	DC 24 В
Максимально допустимое постоянное рабочее напряжение	DC 28 В
Номинальный непрерывный ток	20 А
Номинальный разрядный ток (8/20 мкс) на линию	169 А
Уровень напряжения защиты (8/20 мкс)	DC 59 В
Время срабатывания линия/линия	—
Ёмкость	2,7 нФ

Данные соединения

Количество соединений	2
Технология соединения	CAGE CLAMP®
Одножильные проводники	0,08 … 2,5 мм² / 28 … 14 AWG
Тонкие многожильные проводники	0,08 … 2,5 мм² / 28 … 14 AWG
Длина зачистки	8 … 9 мм / 0.31 … 0.35 inch

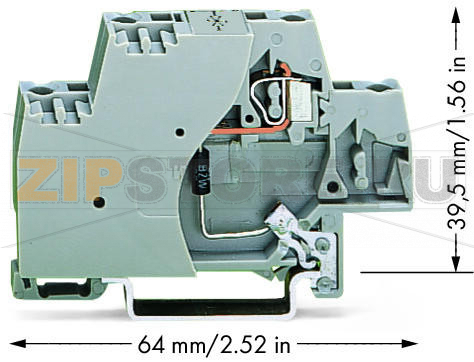

Геометрические данные

Ширина	10 мм / 0.394 inch
Высота от верхнего края DIN-рейки	39,5 мм / 1.555 inch
Длина	64 мм / 2.52 inch

Механические данные

Исполнение	С торцевой пластиной; с прямым подключением к DIN-рейке
Тип монтажа	DIN-рейка 35 мм

Материалы

Цвет	серый
Пожарная нагрузка	0,274 МДж
Вес	11,9 г

Коммерческие данные

Группа продуктов	1 (клеммы на DIN-рейку)
Тип упаковки	BOX
Страна происхождения	DE
GTIN	4045454362676
Код ТН ВЭД	85369010000

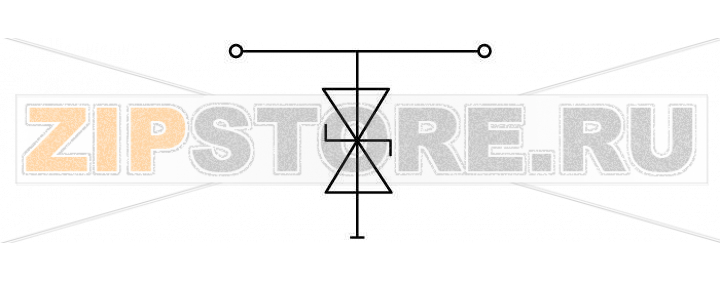

Компонентная клемма Wago 280-502/281-589 — это двухуровневое решение с интегрированным TVS-диодом 1.5KE33C для подавления импульсных перенапряжений в цепях управления и сигнализации. Конструкция с торцевой пластиной и прямым подключением к DIN-рейке 35 (профили 35×7,5 и 35×15) обеспечивает быстрый монтаж и надёжный контакт с шиной заземления при правильной организации экранирования. Применение пружинной технологии CAGE CLAMP® упрощает подключение тонких и одножильных проводников без обслуживания, снижая риск ослабления контакта при вибрациях.

Wago 280-502/281-589 целесообразно использовать для защиты входов/выходов ПЛК, модулей ввода-вывода, датчиков, исполнительных механизмов, интерфейсов связи и питания вторичных цепей. TVS-диод отличается быстрым временем срабатывания и мягкой вольт-амперной характеристикой, что помогает ограничивать амплитуду импульсов и уменьшать нагрузку на чувствительную электронику. Двухуровневая структура клеммы облегчает сквозное подключение или раздельную коммутацию сигнальной и защитной линий в ограниченном пространстве шкафа.

Типичные причины выхода из строя:

Импульсы и перенапряжения, превышающие энергетические возможности TVS-диода (например, прямые близкие грозовые разряды, коммутационные пики без каскадной защиты на вводе).
Длительное перенапряжение в сети, приводящее к перегреву и деградации защитного элемента.
Перегрев контактной зоны из‑за плохой зачистки или неполного ввода жил, что увеличивает переходное сопротивление.
Коррозия и загрязнение контактных поверхностей при повышенной влажности и конденсации внутри шкафа.
Механические повреждения корпуса, вибрации сверх допустимых значений, ударные нагрузки.

Как понять, что клемма или защита вышли из строя:

Повторяющиеся отключения предохранителей/автоматов при подключении линии (признак пробоя TVS и перехода в короткое замыкание).
Рост числа отказов подключённого оборудования после грозы или коммутационных событий (возможен обрыв или деградация защиты).
Аномальный нагрев, запах перегрева, потемнение корпуса, следы оплавления рядом с зоной подключения.
При проверке мультиметром — нетипично малое сопротивление между линиями или на корпус, либо, напротив, полный обрыв при визуальных признаках перегрева.

Рекомендации по эксплуатации и уходу:

Используйте каскадную систему УЗИП на вводе щита и по уровням, чтобы снизить энергонагрузку на TVS-элементы клемм.
Монтируйте Wago 280-502/281-589 на исправную заземлённую DIN‑рейку; обеспечьте корректное заземление и экранирование шкафов и кабелей.
Соблюдайте рекомендуемую длину зачистки и не допускайте “надлома” жил; вводите провод до упора в CAGE CLAMP® и проверяйте надёжность фиксации лёгкой подтяжкой.
Избегайте прокладки силовых и сигнальных линий в одном жгуте без разделения; минимизируйте петельные контуры и наводки.
Проводите периодический визуальный осмотр: отсутствие потемнений, трещин, следов влаги; контролируйте чистоту шкафа и фильтрацию воздуха.
Поддерживайте нормальный температурно‑влажностный режим, предотвращайте конденсацию; при сервисе обесточивайте цепи.
После серьёзных перенапряжений (грозовая активность, аварии) проводите проверку линий и целостности защиты, при сомнениях заменяйте клемму.

Компонентная клемма Wago 280-502/281-589 сочетает удобство монтажа, компактность и ускоренное подавление импульсных помех, что делает её практичным элементом для модернизации и защиты шкафов управления в промышленной и инфраструктурной автоматике.
