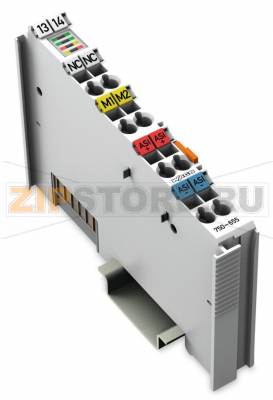

Мастер AS-интерфейса; светло-серые Wago 750-655

Name: Мастер AS-интерфейса; светло-серые Wago 750-655
Brand: Wago
SKU: 750-655

Каталожный номер 750-655

Мастер AS-интерфейса; светло-серые Wago 750-655 Управляющий модуль AS?I 750?655 подключает системы AS-интерфейса к полевой шине более высокого уровня.Модуль выступает как управляющее устройство для AS-интерфейса и как подчиненное устройство для полевой шины.Управляющий модуль AS?I 75x?655 является согласно спецификации AS-интерфейса версии 3.0 управляющим устройством М4. Это значит следующее:Может быть подключено до 62 подчиненных устройств AS-интерфейса на линию AS?IПередача аналоговых сигналов интегрирована в управляющие устройстваПоддержка профиля подчиненного устройства соответствует версии 3.0Реализованы комбинированные типы транзакций 1 - 5 и службы ациклического чтения/записи....

Мастер AS-интерфейса; светло-серые Wago 750-655 - Мастер AS-интерфейса; светло-серые Wago 750-655

Розничная цена

675.62 $ с НДС

array(34) { ["id"]=> string(6) "171898" ["product_id"]=> string(6) "234512" ["id_1c"]=> NULL ["sku"]=> string(7) "750-655" ["sort"]=> string(1) "0" ["name"]=> string(7) "750-655" ["image_id"]=> string(1) "0" ["price"]=> float(64186) ["primary_price"]=> string(10) "675.621836" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> string(0) "" ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(3) { [1]=> float(0) [3]=> float(0) [4]=> float(0) } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(64186) ["unconverted_price"]=> float(675.62) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(64186) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1041 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 64186 ₽ с НДС

Последнее обновление базы:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Управляющий модуль AS?I 750?655 подключает системы AS-интерфейса к полевой шине более высокого уровня.

Модуль выступает как управляющее устройство для AS-интерфейса и как подчиненное устройство для полевой шины.

Управляющий модуль AS?I 75x?655 является согласно спецификации AS-интерфейса версии 3.0 управляющим устройством М4. Это значит следующее:

Может быть подключено до 62 подчиненных устройств AS-интерфейса на линию AS?I
Передача аналоговых сигналов интегрирована в управляющие устройства
Поддержка профиля подчиненного устройства соответствует версии 3.0
Реализованы комбинированные типы транзакций 1 - 5 и службы ациклического чтения/записи.

Функции AS?I предоставляются через полевую шину как в циклическом, так и в ациклическом режиме.

При циклической передаче данных для двоичных данных линии AS?I передается до 32 байтов данных ввода-вывода. Области образа свободного циклического процесса могут быть поставлены в соответствие аналоговым значениям. Более того, аналоговые сигналы и все другие команды и данные новой спецификации AS?I могут передаваться в канале управления через полевую шину.

Средства диагностики, возможности которых выходят далеко за пределы спецификации AS?I, упрощают обнаружение как случайных ошибок конфигурации, так и помех AS?I связи. Режим автоматической установки позволяет создавать сеть AS?I путем последовательной установки подчиненных устройств, без необходимости использовать какие-нибудь инструменты адресации.

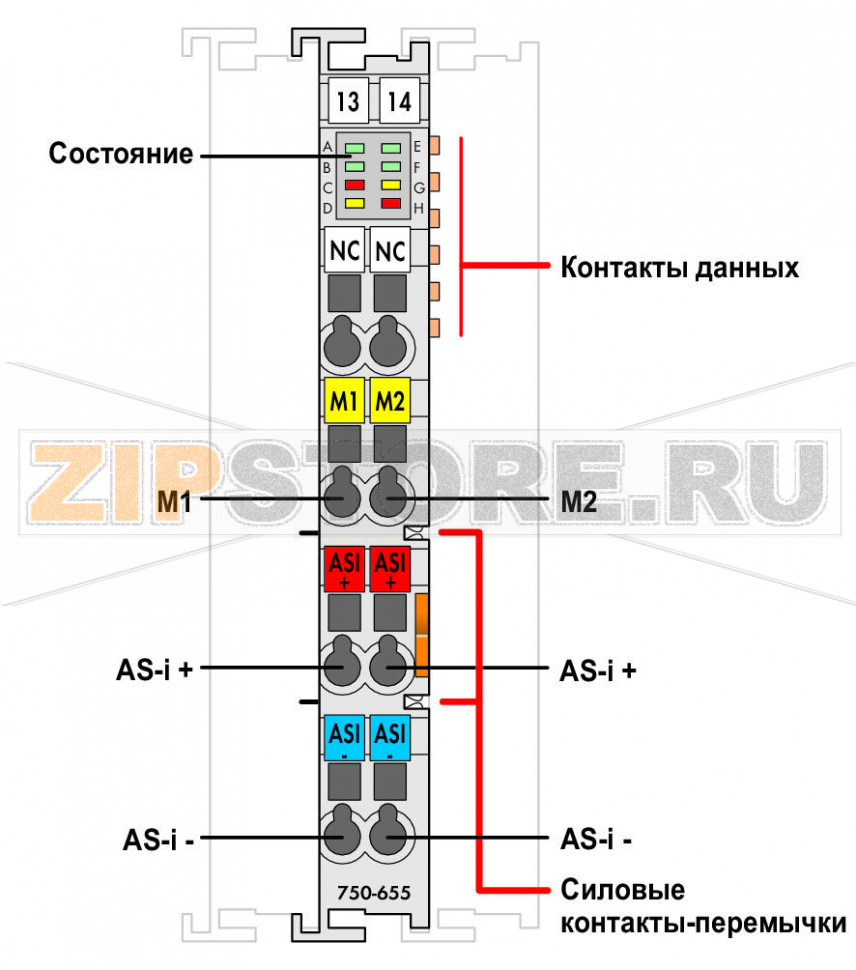

О передаче сигнала, рабочем состоянии, а также о бесперебойной связи с внутренней шиной данных сообщают светодиодные индикаторы.

Технические данные

Geratespezifikation	AS-i master class: M4; AS-I Specification: 3.0
Device-specific	AS-I cable length (max.): 100 m, with repeater 300 m
Топология	No. of slaves: up to 62
Потребление тока (тип.)	40 mA (AS-I)
Время цикла AS-I	0,3 - 10 мс, в зависимости от количества подчиненных устройств
Канал передачи	1
Битовая ширина	макс. 12 - 48 байтов, конфигурируется; в том числе 1 байт управления/состояния
Подача напряжения	AS-I: 26.5 … 31.6 V
System supply voltage	DC 5 V; via data contacts
Current consumption, system supply (5 V)	55 mA
Field supply voltage	DC 24 V (-15 … +20 %); uber Leistungskontakte (Einspeisung uber Messerkontakt; Weiterleitung uber Federkontakt)
Изоляция	500 В система/питание/AS-I
Number of incoming power jumper contacts	2
Number of outgoing power jumper contacts	2

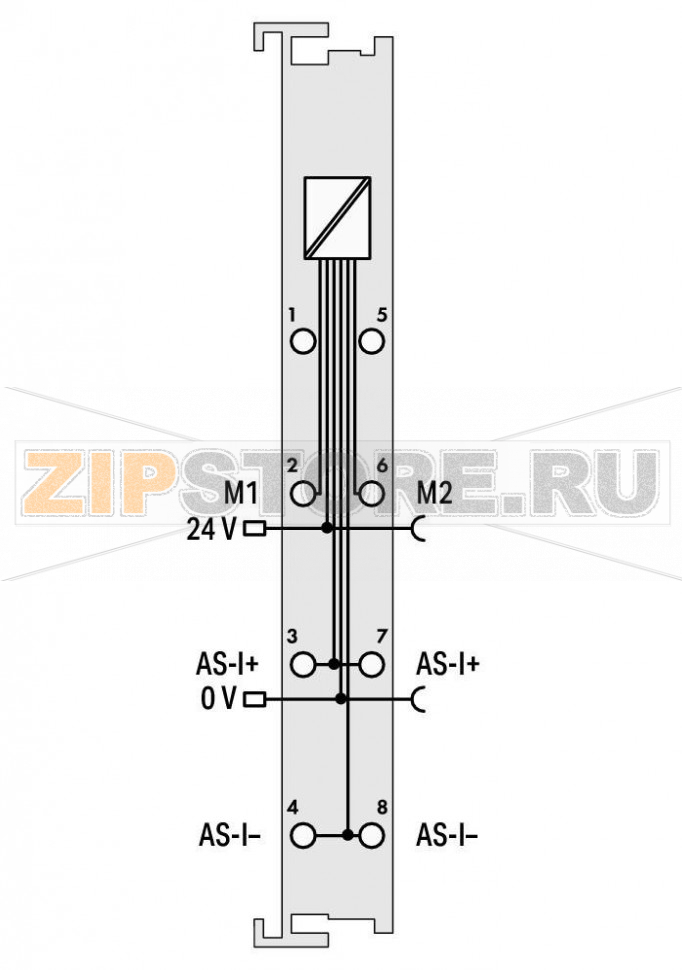

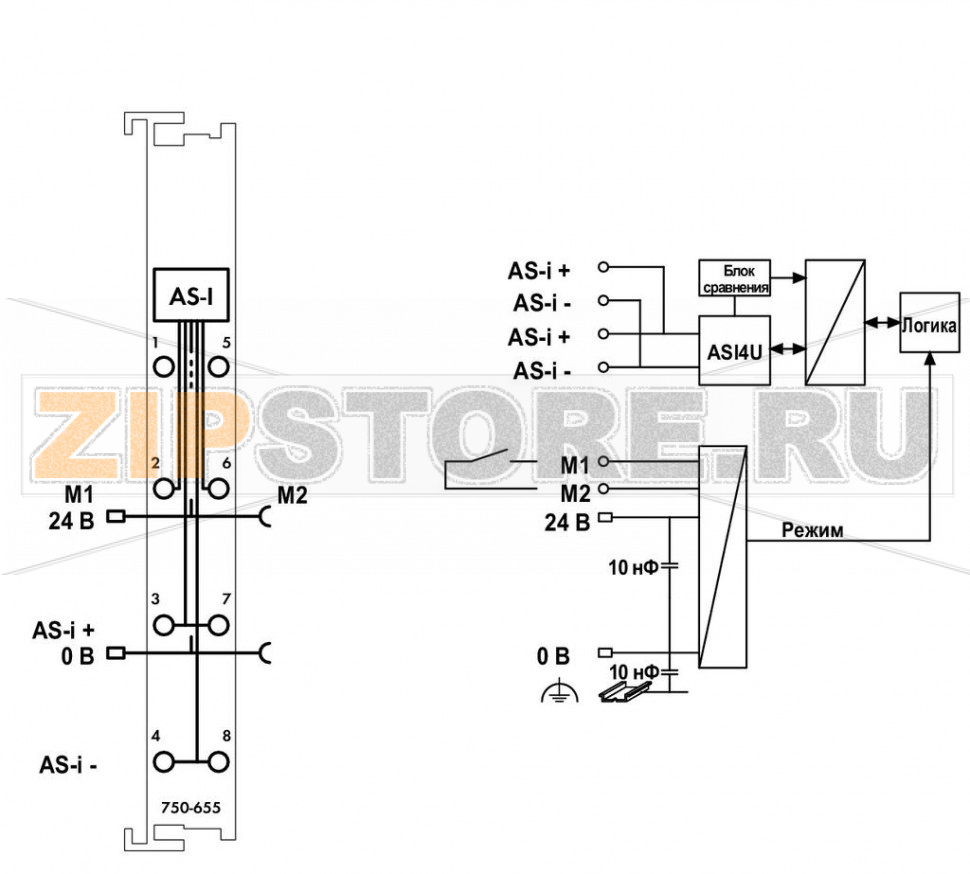

Данные соединения

Connection technology: In-/Outputs	8 x CAGE CLAMP®
Connection type (1)	Inputs/Outputs
Размеры одножильных проводников	0,08 … 2,5 mm? / 28 … 14 AWG
Тонкие многожильные проводники	0,08 … 2,5 mm? / 28 … 14 AWG
Длина снятия изоляции	8 … 9 mm / 0.31 … 0.35 inch

Geometrical Data

Ширина	12 mm / 0.472 inch
Высота	100 mm / 3.937 inch
Длина	67,8 mm / 2.669 inch
Length from upper-edge of DIN-35 rail	60,6 mm / 2.386 inch

Механические данные

Тип монтажа

DIN-рейка 35 мм

Material Data

Цвет	светло-серые
материал корпуса	Polycarbonate, polyamide 6.6
Вес	54,7 g
Маркировка соответствия	CE

Environmental Requirements

Surrounding air (operating) temperature	0 … 55 °C
Surrounding air (storage) temperature	-40 … 85 °C
Степень защиты	IP20
Степень загрязнения (5)	2 per IEC 61131-2
Рабочая высота	0 … 2000 m
Монтажное положение	horizontal (standing/lying) or vertical
Относительная влажность воздуха (без конденсации)	95 %
Виброустойчивость	4g per IEC 60068-2-6
Ударопрочность	15g per IEC 60068-2-27
ЭМС - помехоустойчивость	acc. to EN 61000-6-2, marine applications
ЭМС - излучение помех	acc. to EN 61000-6-4, marine applications
Устойчивость к воздействию загрязняющих веществ	Per IEC 60068-2-42 and IEC 60068-2-43
Permissible H2S contaminant concentration at a relative humidity 75 %	10 ppm
Permissible SO2 contaminant concentration at a relative humidity 75 %	25 ppm

Коммерческие данные

Product Group	15 (Remote I/O)
Тип упаковки	BOX
Country of origin	DE
GTIN	4045454503024
Customs tariff number	85389099990
