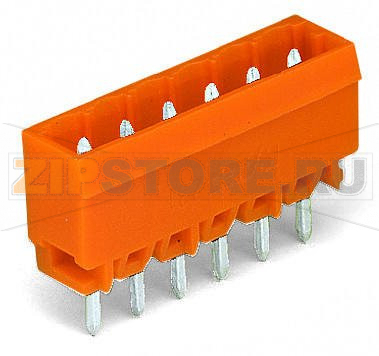

MCS MIDI Classic Вилка THT; 1.2 x 1.2 mm solder pin; прямые; Шаг контактов 5,08 мм; 4-пол.; оранжевые Wago 231-364/001-000

Описание товара

• Исполнение с выводами под запрессовку обеспечивает крепление к печатной плате без пайки
• 100% защита от неправильного подсоединения
• Возможны варианты кодировки

Электрические данные

Номиналы по IEC/EN 60664-1

Одобрения по UL 1059

Одобрения по UL 1977

Одобрения по CSA

Данные соединения

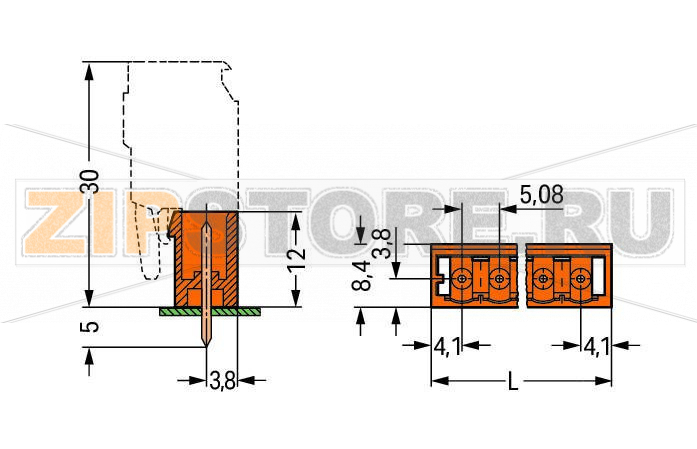

Геометрические данные

Параметры сочленяемого соединения

Контактирование с платой

Материалы

Условия эксплуатации

Коммерческие данные

Вилка для печатных плат WAGO MCS MIDI Classic 231-364/001-000 — это элемент разъёмной системы подключения, предназначенный для использования в промышленной автоматике, источниках питания, системах HVAC и машиностроении. Решение обеспечивает съёмное подключение полевого проводника через ответную колодку серии MCS при надёжном и долговечном THT-монтаже на плате. Конструктив с прямыми штыревыми выводами упрощает трассировку печатной платы и обеспечивает высокую механическую стойкость узла. Возможны варианты кодировки для исключения перепутывания соединений, а также аксессуары для фиксации при вибрациях.

Корпус из самозатухающего полиамида и лужёные контактные элементы устойчивы к окислению и обеспечивают стабильное контактное сопротивление при многократных циклах соединения. Разъём рассчитан на эксплуатацию в широком температурном диапазоне, совместим со стандартными технологическими процессами пайки THT и ориентирован на применение в устройствах, где требуется сервисная доступность и быстрое обслуживание.

Типичные причины отказов

• Соединение или разъединение под напряжением/нагрузкой: вызывает искрение, эрозию и оплавление контактной группы.
• Перегрузка по току или недостаточное охлаждение: локальный перегрев, потемнение пластика, деградация лужёного слоя.
• Ошибочная стыковка с несоответствующей ответной частью или силовое вставление: механическая деформация штырей и корпуса.
• Воздействие влаги, конденсата и агрессивных сред: коррозия и рост переходного сопротивления.
• Загрязнение пылью, флюсами, маслами: ухудшение контакта, токопроводящие мостики по поверхности.
• Износ при чрезмерном числе циклов сочленения: полировка и истирание контактной поверхности, увеличение люфта.
• Дефекты пайки THT и термоциклирование: кольцевые трещины, отслоение площадок, межслойные надрывы.
• Механическая нагрузка от подключённых кабелей на ответной колодке: расшатывание и отрыв выводов.

Как понять, что деталь вышла из строя

• Нестабильный контакт: прерывания питания, спорадические ошибки, просадка напряжения на нагрузке.
• Повышенный нагрев узла при штатной работе, запах перегретого пластика, потемнение или обесцвечивание корпуса.
• Визуальные дефекты: трещины, деформация, шатающиеся штыри, следы коррозии или потёки флюса.
• Увеличение усилия вставки/извлечения либо, наоборот, избыточный люфт при сочленении.
• Измерительно: рост падения напряжения на контакте и переходного сопротивления по сравнению с эталоном.
• Признаки некачественной пайки: матовые кольцевые трещины вокруг вывода, пустоты, «холодная» пайка.

Рекомендации по эксплуатации и уходу

• Не соединять и не разъединять разъём под напряжением или под нагрузкой; соблюдать требования безопасности.
• Соблюдать электрические и температурные ограничения изделия и применять адекватное сечение проводников в ответной колодке.
• Использовать кодировку и, при необходимости, механические фиксаторы для защиты от ошибочного подключения и вибраций.
• Обеспечить снятие механических нагрузок с разъёма: кабельные вводы, стяжки, правильная укладка проводов.
• Периодически осматривать и очищать контактную группу: удалять пыль и загрязнения безабразивными средствами (например, изопропиловым спиртом); не применять агрессивные растворители.
• Защищать узел от влаги: использовать кожухи, уплотнения, покрытие платы защитным лаком при необходимости.
• Контролировать качество пайки и чистоту платы; соблюдать корректные технологические режимы пайки THT и мойки.
• Избегать перекосов при сочленении; не прикладывать избыточных усилий, не допускать попадания инородных частиц в контактную зону.
• Хранить в сухом, защищённом от УФ и пыли месте; перед установкой выдержать изделие до температуры помещения во избежание конденсата.

Применение вилки WAGO 231-364/001-000 оправдано там, где требуется быстрое сервисное обслуживание, модульность и надёжность подключения при ограниченном пространстве. Соблюдение рекомендаций по эксплуатации и регулярный профилактический осмотр обеспечат стабильную работу разъёмного соединения на протяжении всего жизненного цикла устройства.
