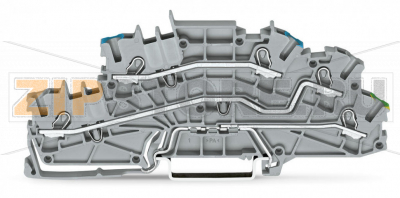

Многоуровневые клеммы для монтажа; 4 mm; N/L/PE; Push-in CAGE CLAMP®; 2,50 mm; серые Wago 2003-6646

Name: Многоуровневые клеммы для монтажа; 4 mm; N/L/PE; Push-in CAGE CLAMP®; 2,50 mm; серые Wago 2003-6646
Brand: Wago
SKU: 2003-6646

Каталожный номер 2003-6646

Многоуровневые клеммы для монтажа; 4 mm; N/L/PE; Push-in CAGE CLAMP®; 2,50 mm; серые Wago 2003-6646 - Многоуровневые клеммы для монтажа; 4 mm; N/L/PE; Push-in CAGE CLAMP®; 2,50 mm; серые Wago 2003-6646

Розничная цена

3 $ с НДС

array(34) { ["id"]=> string(6) "151018" ["product_id"]=> string(6) "213697" ["id_1c"]=> NULL ["sku"]=> string(9) "2003-6646" ["sort"]=> string(1) "1" ["name"]=> string(9) "2003-6646" ["image_id"]=> NULL ["price"]=> float(292) ["primary_price"]=> string(8) "3.073592" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(292) ["unconverted_price"]=> float(3.07) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(292) ["original_compare_price"]=> float(0) ["features"]=> array(6) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(2) "50" ["min_zakaz"]=> string(2) "50" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } ["dlina1"]=> object(shopDimensionValue)#1148 (10) { ["id":"shopDimensionValue":private]=> string(4) "2312" ["value":"shopDimensionValue":private]=> string(3) "110" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(4) "0.11" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["shirina1"]=> object(shopDimensionValue)#1151 (10) { ["id":"shopDimensionValue":private]=> string(4) "1551" ["value":"shopDimensionValue":private]=> string(3) "5.2" ["unit":"shopDimensionValue":private]=> string(1) "m" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(3) "5.2" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "м" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 292 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Электрические данные

Номинальные параметры по IEC/EN 60664-1

Примечание к параметрам	потенциал — земля
Номинальное напряжение (III / 3)	250 V
Номинальное импульсное напряжение (III / 3)	4 kV
Номинальный ток	24 A
Примечание к параметрам 2	потенциал — потенциал
Номинальное напряжение (III / 3) 2	400 V
Номинальное импульсное напряжение (III / 3) 2	6 kV
Пояснение	(III / 3) Категория перенапряжения III / Степень загрязнения 3

Сертификация по UL 1059

Стандарт	UL 1059
Номинальное напряжение UL (группа применения B)	300 V
Номинальный ток UL (группа применения B)	20 A
Номинальное напряжение UL (группа применения C)	300 V
Номинальный ток UL (группа применения C)	20 A

Сертификация по CSA

Номинальное напряжение CSA (группа применения C)	300 V
Номинальный ток CSA (группа применения C)	20 A

Данные соединения

Технология соединения	Push-in CAGE CLAMP®
Тип приведения	Вставное (Push-in) Монтажный инструмент
Подключаемые материалы проводников	Медь
Номинальное поперечное сечение	2,5 мм²
Размеры однопроволочных (жестких) проводников	0,25 … 4 мм² / 22 … 12 AWG
Однопроволочные, подключаемые напрямую (push-in)	0,75 … 4 мм² / 18 … 12 AWG
Тонкие многопроволочные проводники	0,25 … 4 мм² / 22 … 12 AWG
Многопроволочные с изолированным наконечником	1 … 2,5 мм² / 18 … 14 AWG
Мин. с изолированным наконечником (вставное подключение)	1 … 2,5 мм² / 18 … 14 AWG
Длина снятия изоляции	10 … 12 мм / 0.39 … 0.47 inch

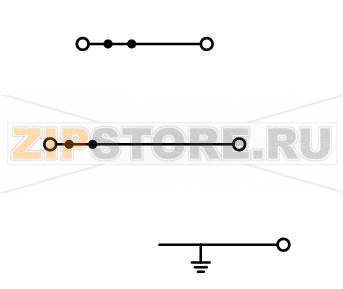

Общее число точек соединения	5
Общее число потенциалов	3
Количество уровней	3
Тип проводки	Фронтальное подключение
Примечание (поперечное сечение проводника)	В зависимости от характеристик проводника возможна вставка проводника меньшего сечения методом push-in.

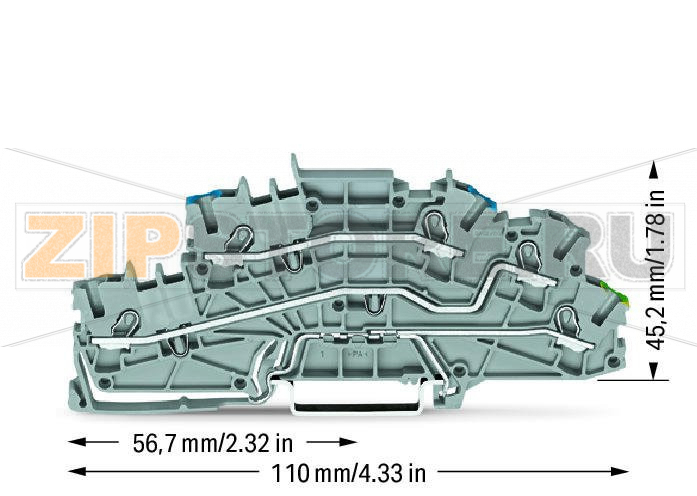

Геометрические данные

Ширина	5,2 мм / 0.205 inch
Высота от верхнего края DIN-рейки	45,2 мм / 1.78 inch
Длина	110 мм / 4.331 inch

Механические данные

Исполнение	угловое
Тип монтажа	DIN-рейка 35 мм
Маркировка потенциалов	N/L/PE
Маркировочный уровень	Центральная / боковая маркировка

Материалы

Цвет	серый
Изоляционный материал	Полиамид (PA66)
Пожарная нагрузка	0,308 MJ
Вес	20,1 g

Коммерческие данные

Группа продукции	22 (TOPJOB S)
Тип упаковки	BOX
Страна происхождения	CN
GTIN	4050821322061
Код ТН ВЭД	85369010000

Многоуровневые клеммы для монтажа Wago 2003-6646 предназначены для компактной и надежной разводки фазного, нулевого и защитного проводников в распределительных щитах, шкафах управления и системах автоматизации зданий. Конструкция с тремя уровнями и фронтальным подключением экономит место на DIN-рейке и упрощает трассировку, а технология Push-in CAGE CLAMP обеспечивает быстрое подключение без обслуживания, устойчивое к вибрациям и многократным циклам работы. Маркировка N/L/PE повышает наглядность монтажа и снижает вероятность ошибок при подключении.

Клемма стабильно работает в сетях питания и распределения, подходит для однопроволочных и многопроволочных медных проводников с наконечниками и без них. Угловое исполнение облегчает доступ к контактам при плотной компоновке. Корпус из полиамида PA66 обладает высокой механической прочностью и стойкостью к нагреву, а унифицированные посадочные места для маркировки и перемычек упрощают обслуживание и перепланировку схем. Wago 2003-6646 применяют в осветительных группах, кабельных трассах инженерных систем, вторичных цепях управления и защиты, а также в распределительных клеммных блоках машин и оборудования.

Причины возможных неисправностей

Перегрев из‑за длительной перегрузки по току или плохого контакта (неправильная подготовка жил, несоответствующее сечение, поврежденный наконечник).
Механические повреждения пружины или токоведущих частей при использовании неподходящих инструментов или чрезмерном усилии при извлечении проводника.
Коррозия и нагар вследствие попадания влаги, агрессивных сред, пыли, а также длительной работы при высоких температурах.
Трещины корпуса от ударных нагрузок, неправильного крепления на DIN‑рейке или температурных деформаций.
Неправильная длина зачистки и некорректный монтаж наконечников, приводящие к увеличению переходного сопротивления.

Признаки выхода из строя

Потемнение, следы оплавления или запах перегрева вокруг точки подключения.
Повышение температуры клеммы при работе по сравнению с соседними цепями, заметное проседание напряжения.
Ослабление удержания провода: проводник легко вытягивается, фиксируется неплотно.
Видимые трещины, сколы корпуса, повреждение маркировки N/L/PE, следы дуговых разрядов.
Окислы на проводнике или контактной зоне, изменение цвета металла.

Рекомендации по эксплуатации и уходу

Соблюдать требования к подготовке проводников: корректная длина снятия изоляции, использование подходящих наконечников и сечений.
Подключать и извлекать проводники только рекомендованным инструментом; не допускать перекосов и ударных нагрузок.
Периодически проводить визуальный осмотр, выборочный тест на удержание проводника и контроль нагрева под нагрузкой (при наличии — тепловизионный контроль).
Поддерживать чистоту в шкафу: исключать попадание пыли, влаги, конденсата и химически активных веществ.
Обеспечить правильное заземление и надежную посадку на DIN‑рейку, использовать штатные перемычки и маркировку.
Соблюдать допустимые режимы работы по току и условиям окружающей среды; не применять алюминиевые проводники.
При обнаружении следов перегрева или механических дефектов клемму Wago 2003-6646 заменить; повторное использование поврежденных элементов недопустимо.

Благодаря сочетанию компактности, удобства фронтальной проводки и надежного пружинного контакта Push-in CAGE CLAMP, многоуровневая клемма Wago 2003-6646 помогает стандартизировать монтаж, повысить плотность установки и сократить время обслуживания без компромиссов по безопасности и долговечности.
