Модуль, 8 дискретных входов; NAMUR; Искробезопасный; синие Wago 750-439

Описание товара

Описание и область применения

Модуль WAGO 750-439 предназначен для приема сигналов от датчиков стандарта NAMUR в искробезопасных контурах. Синий цвет корпуса указывает на возможность использования в зонах с опасной атмосферой при соблюдении требований по искробезопасности. Модуль интегрируется в распределенную систему ввода-вывода WAGO 750 и позволяет безопасно подключать полевые датчики в составе промышленной автоматизации, в том числе на объектах нефтегазовой, химической и фармацевтической промышленности.

Типовой сценарий применения — считывание дискретных состояний от индуктивных датчиков NAMUR, конечных выключателей или барьеров с токовым выходом под NAMUR. В составе стойки модуль работает совместно с полевым контроллером/куплером и обеспечивает гальваническое разделение и диагностику линий.

Преимущества и особенности эксплуатации

• Искробезопасные входы для подключения Ex i датчиков NAMUR при корректном подборе оборудования и соблюдении схем включения.

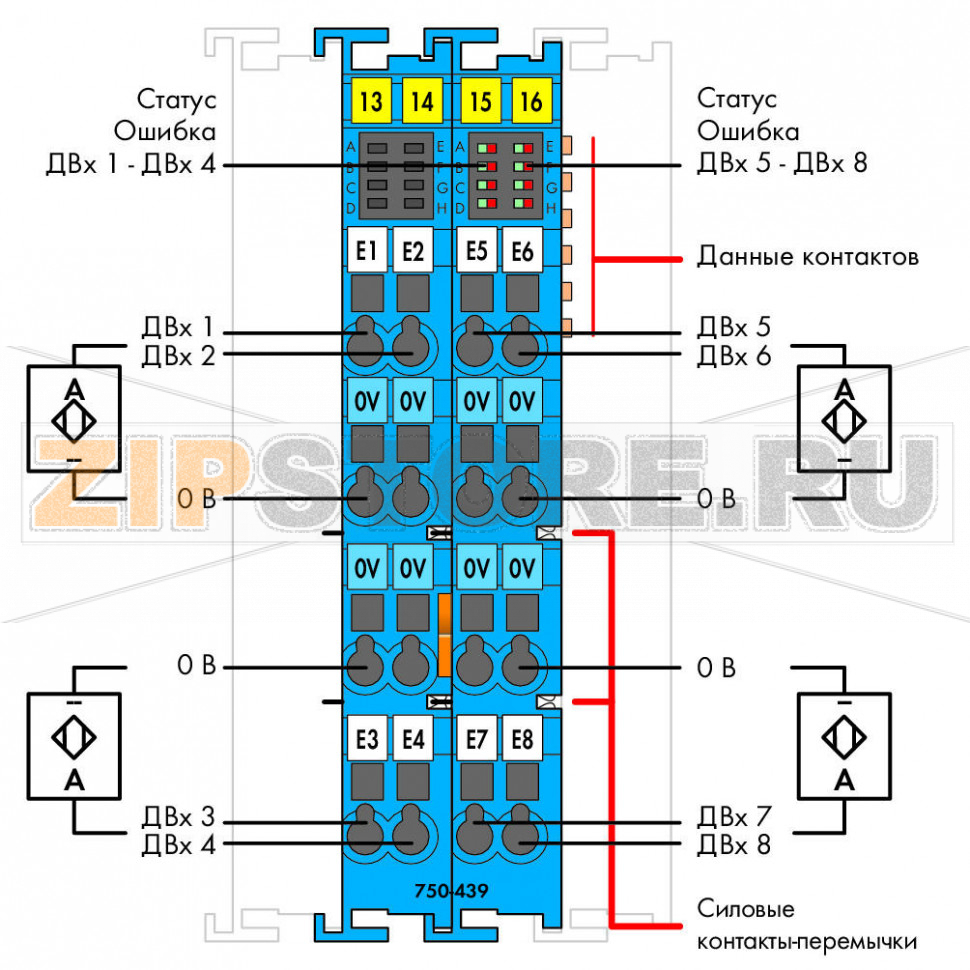

• Визуальная индикация каналов и неисправностей упрощает пусконаладку и поиск причин сбоев.
• Совместимость с типовой монтажной концепцией WAGO 750, быстрый монтаж на DIN-рейку и пружинные клеммы для надежного соединения.
• Поддержка диагностики обрыва/короткого замыкания линии при корректном подключении датчиков и экранировании кабелей.

Типовые причины отказов

• Нарушение требований искробезопасности: превышение допустимых параметров цепи (емкость/индуктивность линии, тип датчика), смешение Ex i и не Ex цепей.
• Ошибочная коммутация: подключение не-NAMUR датчиков, переполюсовка сопряженных устройств, объединение общих проводников не по схеме.
• Перенапряжения и электростатика: разряды ESD при монтаже, наводки и импульсы от силовых линий при отсутствии экранирования и разделения трасс.
• Механические факторы: повреждение корпуса или клемм, чрезмерное усилие при подключении проводников, вибрации без должной фиксации кабелей.
• Внешняя среда: конденсат, агрессивные пары, пыль, отложения на клеммах, перегрев при плотной установке без вентиляции.
• Проблемы питания стойки: неисправности питающего/развязывающего модуля искробезопасного сегмента или общесистемного питания.

Как понять, что модуль вышел из строя

• Отсутствует реакция контроллера на изменение состояния датчика при заведомо исправной линии (проверено подменой датчика или имитацией нагрузки NAMUR).
• Индикация каналов не соответствует фактическому состоянию (например, постоянная ошибка по каналу при исправной линии и датчике).
• Системная индикация ошибки модуля не сбрасывается после перепроверки разводки и питания, перестановки в слот и перезапуска.
• Повторяющиеся ложные срабатывания/падения сигнала по всем каналам одновременно при стабильном питании и корректном экранировании.
• Визуальные признаки: следы перегрева, трещины корпуса, поврежденные клеммы, характерный запах перегретой электроники.

Алгоритм диагностики

1. Проверить соответствие датчиков стандарту NAMUR и наличие маркировки Ex i у полевых устройств.
2. Осмотреть клеммы и проводники, подтянуть соединения, восстановить экранирование и разделение силовых/сигнальных трасс.
3. Считать индикацию модуль/каналов; при необходимости временно переключить канал на другой датчик или заведомо правильную имитационную нагрузку.
4. Переустановить модуль в другом слоте стойки, убедиться в исправности питающего/развязывающего модуля искробезопасного сегмента.
5. Проверить отсутствие обрыва/короткого замыкания в линиях, целостность кабеля и клеммных соединений на стороне датчика.
6. Если симптомы сохраняются, заменить WAGO 750-439 на аналогичный исправный модуль для окончательной локализации повреждения.

Рекомендации по уходу и эксплуатации

• Монтировать модуль в закрытом шкафу с соблюдением температурного режима и вентиляции; избегать источников вибрации и влаги.
• Соблюдать разделение искробезопасных и неискробезопасных цепей, использовать только сертифицированные датчики NAMUR и согласованные барьеры/модули питания.
• Периодически проводить визуальный осмотр, чистку мягкой сухой щеткой или антистатическими салфетками; не применять растворители.
• Соблюдать ESD-защиту при монтаже/замене; отключать питание стойки перед любыми работами.
• Раз в регламентный период проверять затяжку проводников и состояние экранирования, актуализировать схемы подключения и маркировку.
• При изменении состава полевого оборудования перепроверять соответствие параметров цепей требованиям искробезопасности проекта.

Соблюдение этих правил позволит обеспечить стабильную работу модуля WAGO 750-439 в составе системы и снизить риск отказов, связанных с неправильным подключением и нарушением требований эксплуатации в опасных зонах.
