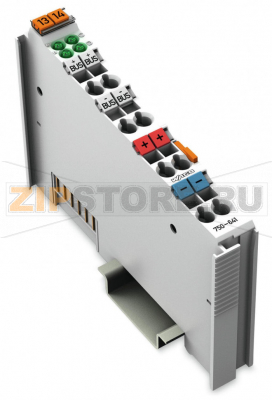

Модуль "master" DALI / DSI; светло-серые Wago 750-641

Name: Модуль "master" DALI / DSI; светло-серые Wago 750-641
Brand: Wago
SKU: 750-641

Каталожный номер 750-641

Модуль "master" DALI / DSI; светло-серые Wago 750-641 - Модуль "master" DALI / DSI; светло-серые Wago 750-641

Розничная цена

256.22 $ с НДС

array(34) { ["id"]=> string(6) "171900" ["product_id"]=> string(6) "234514" ["id_1c"]=> NULL ["sku"]=> string(7) "750-641" ["sort"]=> string(1) "0" ["name"]=> string(7) "750-641" ["image_id"]=> NULL ["price"]=> float(24342) ["primary_price"]=> string(10) "256.223892" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(24342) ["unconverted_price"]=> float(256.22) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(24342) ["original_compare_price"]=> float(0) ["features"]=> array(5) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["tip_zapchasti"]=> array(1) { [43459]=> string(12) "Кабель" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1041 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 24342 ₽ с НДС

Последнее обновление базы:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Стандарт DALI (МЭК 60929) - протокол, разработанный производителями - имеет своей целью обеспечение функциональной совместимости электронных балластов в системах освещения. Этот новый стандарт является заменой интерфейса для регуляторов освещения 1 - 10 В.

Управляющее устройство DALI/DSI для системы WAGO?I/O?SYSTEM 750 представляет собой модуль ввода-вывода шириной 12 мм, который подходит для всех контроллеров серии 750.

Управляющее устройство DALI может контролировать до 64 подчиненных устройств. Каждое подчиненное устройство может быть назначено 16 отдельным группам и 16 отдельным настройкам.

С помощью системы WAGO?I/O?SYSTEM 750 возможна любая комбинация устройств управления DALI с другими группами. Несколько управляющих устройств DALI могут быть подключены к одному узлу полевой шины. Максимальное количество модулей для одного контроллера зависит от потребностей приложения в памяти.

Для программирования узлов полевой шины используется программное обеспечение WAGO?I/O?PRO 32. WAGO поддерживает упрощенный способ программирования приложений с помощью предварительно запрограммированных функциональных блоков для DALI.

Для питания управляющего устройства DALI требуется преобразователь постоянного тока в постоянный 288?895. Преобразователь выдает ток до 400 мА и может питать 3 линии DALI - каждую током до 130 мА (см. также руководство "Управляющий модуль DALI/DSI" в разделе 1.1.1.7.3 "Шина DALI").

DSI является фирменным интерфейсом, разработанным компанией TRIDONIC ATCO. Как и управляющее устройство DALI, управляющее устройство DSI также может управлять электронными балластами с помощью цифровых сигналов. Однако в отличии от управляющего устройства DALI подчиненные устройства модуля DSI нельзя адресовать по отдельности, и они не могут отправлять сигналы обратной связи управляющему устройству. Максимально модуль может контролировать до 100 подчиненных устройств на линию (100 устройств * 2 мА = 200 м). Как и для управляющего устройства DALI, для питания управляющего устройства DSI требуется преобразователь постоянного тока в постоянный 288?895.

Технические данные

Geratespezifikation	DALI specification: DIN IEC 60929 (VDE 0712 Part 23) Only in conjunction with 288-895 DC/DC Converter; DSI specification: TRIDONIC ATCO SPECIFICATION 2.0
Топология	Number of slaves (DALI): 64; Number of slaves (DSI): 100
Потребление тока (тип.)	200 mA (DALI/DSI)
Канал передачи	1
Битовая ширина	1 байт - управление/состояние, 5 байт - данные
Подача напряжения	DALI/DSI: 18 V (external)
System supply voltage	DC 5 V; via data contacts
Current consumption, system supply (5 V)	30 mA
Изоляция	1500 В пост. тока, шина DALI/K-bus
Number of incoming power jumper contacts	2
Number of outgoing power jumper contacts	2

Данные соединения

Connection technology: In-/Outputs	8 x CAGE CLAMP®
Connection type (1)	Inputs/Outputs
Длина снятия изоляции	8 … 9 mm / 0.31 … 0.35 inch

Geometrical Data

Ширина	12 mm / 0.472 inch
Высота	69,8 mm / 2.748 inch
Высота от верхнего края DIN-рейки	62,6 mm / 2.465 inch
Длина	100 mm / 3.937 inch

Механические данные

Тип монтажа

DIN-рейка 35 мм

Material Data

Цвет	светло-серые
материал корпуса	Polycarbonate, polyamide 6.6
Вес	51,6 g
Маркировка соответствия	CE

Environmental Requirements

Surrounding air (operating) temperature	0 … 55 °C
Surrounding air (storage) temperature	-40 … 85 °C
Степень защиты	IP20
Степень загрязнения (5)	2 per IEC 61131-2
Рабочая высота	0 … 2000 m
Монтажное положение	horizontal (standing/lying) or vertical
Относительная влажность воздуха (без конденсации)	95 %
Виброустойчивость	acc. to IEC 60068-2-6
Ударопрочность	15g per IEC 60068-2-27
ЭМС - помехоустойчивость	в соотв. в с EN 61000-6-2 (2005) * * Только вместе с преобразователем постоянного тока 288-895
ЭМС - излучение помех	в соотв. в с EN 61000-6-3 (2007) * * Только вместе с преобразователем постоянного тока 288-895
Устойчивость к воздействию загрязняющих веществ	Per IEC 60068-2-42 and IEC 60068-2-43
Permissible H2S contaminant concentration at a relative humidity 75 %	10 ppm
Permissible SO2 contaminant concentration at a relative humidity 75 %	25 ppm

Коммерческие данные

Product Group	15 (Remote I/O)
Тип упаковки	BOX
Country of origin	DE
GTIN	4045454394004
Customs tariff number	85389099990

Характеристики

Производитель	Wago
Тип запчасти	Кабель
Заказ кратно	1
Минимальный заказ	1
Вес	0 кг
