Модуль питания; тока; Диагностика; Искробезопасный; светло-серые Wago 750-606

Name: Модуль питания; тока; Диагностика; Искробезопасный; светло-серые Wago 750-606
Brand: Wago
SKU: 750-606

Каталожный номер 750-606

Модуль питания; тока; Диагностика; Искробезопасный; светло-серые Wago 750-606 Этот модуль питания снабжает энергией все искробезопасные модули Ex i серии 750. Также модуль отделяет искробезопасную секцию от неискробезопасной в системе WAGO-I/O-SYSTEM 750 и осуществляет мониторинг энергоснабжения сегмента Ex i на стороне нагрузки. Входные и выходные стороны электрически изолированы друг от друга. Максимальный ток, который можно получить от модуля питания, составляет 1,0 А. При конфигурировании сегмента Ex-i необходимо обеспечить, чтобы это значение полного тока не было превышено. В случае короткого замыкания или перегрузки система электронного мониторинга автоматически отключает выходное напряжение. После устранения неисправности подача выходного напряжения возобновляется в течение прибл. 10 секунд.Внимание:Если из-за режима нагрузки требуется использовать больше одного модуля питания на участок, между искробезопасными секциями необходимо установить четыре разделяющих модуля (750-616).Светодиодные индикаторы:Зеленый светодиодный индикатор (входное напряжение)Зеленый/красный светодиодный индикатор (выходное напряжение доступно/недоступно)...

Модуль питания; тока; Диагностика; Искробезопасный; светло-серые Wago 750-606 - Модуль питания; тока; Диагностика; Искробезопасный; светло-серые Wago 750-606

Розничная цена

514 $ с НДС

array(34) { ["id"]=> string(6) "171920" ["product_id"]=> string(6) "234534" ["id_1c"]=> NULL ["sku"]=> string(7) "750-606" ["sort"]=> string(1) "1" ["name"]=> string(7) "750-606" ["image_id"]=> NULL ["price"]=> float(48865) ["primary_price"]=> string(9) "514.35299" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(48865) ["unconverted_price"]=> float(514.35) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(48865) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 48 865 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Назначение

Модуль питания WAGO 750-606 снабжает энергией все искробезопасные модули Ex i серии 750. Он отделяет искробезопасную секцию от неискробезопасной в системе WAGO-I/O-SYSTEM 750 и осуществляет мониторинг энергоснабжения сегмента Ex i на стороне нагрузки. Входные и выходные цепи электрически изолированы.

Функции защиты

Максимальный выходной ток модуля — 1,0 А. При конфигурировании сегмента Ex i необходимо обеспечить, чтобы суммарный ток нагрузки не превышал это значение. При коротком замыкании или перегрузке электронная защита автоматически отключает выходное напряжение. После устранения причины неисправности подача выходного напряжения возобновляется примерно через 10 секунд.

Внимание

Если по условиям нагрузки требуется использовать более одного модуля питания на участок, между искробезопасными секциями необходимо установить четыре разделяющих модуля (750-616).

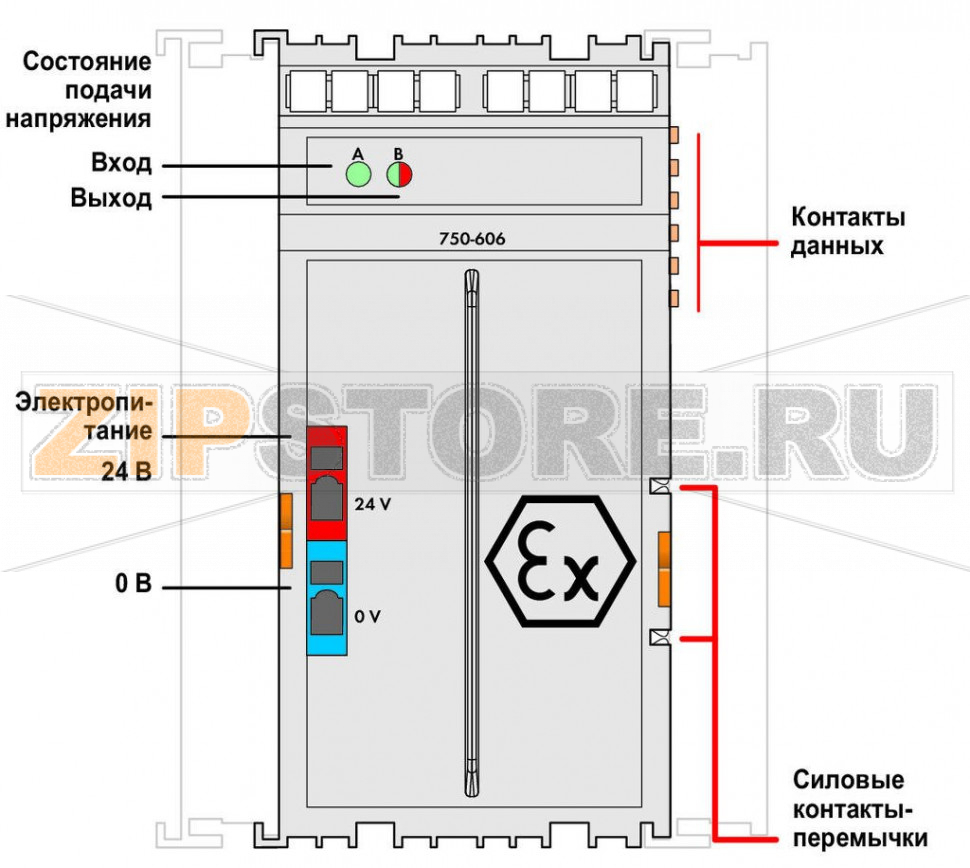

Светодиодные индикаторы

Зелёный светодиод — наличие входного напряжения.
Зелёный/красный светодиод — выходное напряжение доступно/недоступно.

Примечание

Общая информация (например, правила монтажа) по взрывозащите доступна в руководствах к системе WAGO-I/O-SYSTEM 750.

Технические данные

Входное напряжение	DC 24 В (-25 % … +30 %)
Диагностика	Сбой входного напряжения, сработал предохранитель
Предохранитель	Электронный
Потребляемая мощность Pмакс.	29 Вт
Битовая ширина	2 бита (сбой входного напряжения; сработал предохранитель)
Искробезопасность Ex i	Да
Напряжение питания системы	DC 5 В; через контакты данных
Потребление по системному питанию (5 В)	7,5 мА
Напряжение полевого питания	DC 24 В (-25 … +30 %); соседние Ex i модули питаются с U_O = макс. 27,3 В; подвод через зажим CAGE CLAMP®, передача через пружинные контакты перемычек питания
Потери мощности P_V	< 5 Вт
Количество выходных контактов перемычек питания	2
Допустимый ток через контакты перемычек питания	1 А
Руководство/нормативы ATEX	EN IEC 60079-0, -7, -11
Источник питания, вход	U_n = 24 VDC (-25 … +30 %); P_max = 29 Вт; U_m = 253 В
Источник питания, выход	U_O = 27,3 В (искробезопасное выходное напряжение, уровень защиты ia); I_n = 1 А
Маркировка	ATEX, IECEx, INMETRO, UL (Underwriters Laboratories Inc.)

Данные соединения

Технология подключения (полевое питание)	2 × CAGE CLAMP®
Тип подключения (1)	Полевое питание
Одножильные проводники	0,08 … 1,5 мм² / 28 … 14 AWG
Тонкие многожильные проводники	0,08 … 1,5 мм² / 28 … 14 AWG
Длина снятия изоляции	5 … 6 мм / 0,2 … 0,24 дюйма

Геометрические данные

Ширина	48 мм / 1,89 дюйма
Высота	100 мм / 3,937 дюйма
Длина	70,9 мм / 2,791 дюйма
Расстояние от верхнего края DIN-рейки 35	63,7 мм / 2,508 дюйма

Механические данные

Тип монтажа

DIN-рейка 35 мм

Материалы

Цвет	светло‑серый
Материал корпуса	Поликарбонат, полиамид 6.6
Пожарная нагрузка	2,49 МДж
Вес	167,5 г
Маркировка соответствия	CE

Требования к окружающей среде

Температура окружающей среды (эксплуатация)	0 … 55 °C
Температура окружающей среды (хранение)	-40 … 85 °C
Степень защиты	IP20
Степень загрязнения	2 по IEC 61131-2
Рабочая высота	0 … 2000 м
Монтажное положение	Горизонтально (стоя/лежа) или вертикально
Относительная влажность (без конденсации)	до 95 %
Виброустойчивость	4 g по IEC 60068-2-6
Ударопрочность	15 g по IEC 60068-2-27
ЭМС — помехоустойчивость	по EN 61000-6-2, судовые применения
ЭМС — излучение помех	по EN 61000-6-3, судовые применения
Устойчивость к загрязняющим веществам	по IEC 60068-2-42 и IEC 60068-2-43
Допустимая концентрация H₂S при относительной влажности 75 %	10 ppm
Допустимая концентрация SO₂ при относительной влажности 75 %	25 ppm

Коммерческие данные

Группа товаров	15 (удалённый ввод/вывод)
Тип упаковки	BOX
Страна происхождения	Германия
GTIN	4045454961909
Код ТН ВЭД	85389091890

Модуль питания WAGO 750-606 — искробезопасный источник полевого питания для сегмента Ex i в составе WAGO-I/O-SYSTEM 750. Он формирует отдельную зону питания для модулей ввода/вывода с видом защиты ia, обеспечивая гальваническую развязку от стандартной части узла и постоянный контроль состояния. Встроенная диагностика сообщает о наличии входного напряжения и о срабатывании электронной защиты, индикация реализована светодиодами (зелёный и зелёный/красный). Корпус светло‑серые оттенка, монтаж на DIN‑рейку 35 мм.

Решение ориентировано на применение в системах автоматизации технологических установок, где требуется соблюдение требований взрывозащиты и надёжное энергоснабжение Ex i‑модулей. Модуль располагают в составе узла после контроллера/шлюза; питание передаётся соседним искробезопасным модулям через контакты перемычек. При необходимости увеличения доступного тока допускается установка нескольких модулей питания на участок, но между искробезопасными секциями обязательно монтируются четыре разделяющих модуля 750‑616 — это критичное требование для корректной и безопасной работы.

Диагностические признаки легко считываются как по индикации, так и со стороны контроллера: доступен бит «сбой входного напряжения» и сигнал «сработал предохранитель». В случае перегрузки или короткого замыкания электроника отключает выход; после устранения причины модуль автоматически восстанавливает питание примерно через 10 секунд, что позволяет быстро возвращаться к штатному режиму без вмешательства оператора.

Возможные причины неисправностей

Превышение суммарного тока нагрузки сегмента Ex i, длительная работа на пределе с частыми срабатываниями защиты.
Постоянное или периодическое короткое замыкание на полевой стороне, некорректное подключение потребителей.
Питание с завышенным напряжением, импульсные перенапряжения при отсутствии ограничителей (ОВП/ОПН) в цепи 24 В.
Коррозионное воздействие загрязняющих газов (H2S, SO2), пыль, конденсат, несоответствие условиям окружающей среды.
Повышенные вибрации/удары сверх допустимых значений, механические повреждения при монтаже.
Надёжный контакт не обеспечен: ослабленная посадка проводника в CAGE CLAMP® или нарушение целостности перемычек питания.
Неправильная конфигурация узла (несоблюдение установки разделителей 750‑616 при нескольких источниках), подключение не‑Ex i нагрузок к искробезопасной стороне.
Естественное старение компонентов и термоциклирование при повышенной температуре.

Как понять, что модуль вышел из строя

Отсутствует индикация входного напряжения (зелёный LED не горит) при наличии питания 24 В.
Постоянный красный статус выхода, отсутствие восстановления питания спустя ~10 секунд после устранения КЗ/перегрузки.
Контроллер фиксирует «сбой входного напряжения» или «сработал предохранитель», сигналы не сбрасываются.
На выходных перемычках Ex i отсутствует напряжение при исправном и стабильном входе.
Аномальный нагрев корпуса, следы потемнения клемм, запах перегрева.

Рекомендации по эксплуатации и уходу

Рассчитывайте токовую нагрузку сегмента Ex i с запасом; не допускайте превышения суммарного тока. При необходимости используйте дополнительный модуль питания с обязательной установкой четырёх разделителей 750‑616.
Применяйте устройства защиты от перенапряжений в линии 24 В, следите за качеством заземления и экранирования.
Подключайте только совместимые Ex i‑модули; соблюдайте полярность и сечения проводников, корректно подготавливайте жилы (длина зачистки 5–6 мм).
Периодически проверяйте надёжность зажимов CAGE CLAMP® и состояние перемычек питания; при необходимости переподключайте проводник.
Эксплуатируйте модуль в щите с классом IP, соответствующим условиям; исключайте конденсацию, агрессивные газы и загрязнения.
Соблюдайте температурный режим и ориентацию монтажа, обеспечьте вентиляцию и доступ к индикации для контроля.
Проводите регулярный визуальный осмотр и регистрируйте события срабатывания защиты — повторяющиеся случаи указывают на перегрузку или ошибки в проекте.

WAGO 750‑606 — практичное решение для построения надёжных и безопасных Ex i‑сегментов. Искробезопасный модуль питания с диагностикой упрощает сопровождение системы, а компактное исполнение и светло‑серые корпусные элементы позволяют органично интегрировать устройство в существующие шкафы автоматики.
