Главная→ Электротехника промышленная → Wago → Автоматизация → Системы ввода-вывода → Модуль питания; тока; светло-серые Wago 750-602

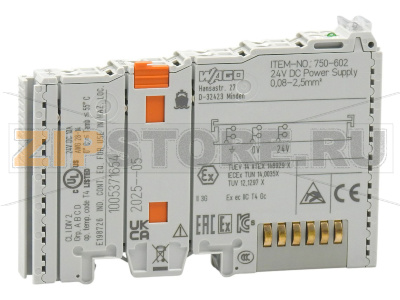

Модуль питания; тока; светло-серые Wago 750-602

Name: Модуль питания; тока; светло-серые Wago 750-602
Brand: Wago
SKU: 750-602

Каталожный номер 750-602

Модуль питания; тока; светло-серые Wago 750-602 - Модуль питания; тока; светло-серые Wago 750-602

Розничная цена

37 $ с НДС

array(34) { ["id"]=> string(6) "171922" ["product_id"]=> string(6) "234536" ["id_1c"]=> NULL ["sku"]=> string(7) "750-602" ["sort"]=> string(1) "1" ["name"]=> string(7) "750-602" ["image_id"]=> string(1) "0" ["price"]=> float(3556) ["primary_price"]=> string(9) "37.430456" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(3) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> string(0) "" ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(3) { [1]=> float(3) [3]=> float(0) [4]=> float(0) } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(3556) ["unconverted_price"]=> float(37.43) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(3556) ["original_compare_price"]=> float(0) ["features"]=> array(5) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["foto_aktualnoe"]=> object(shopBooleanValue)#1157 (3) { ["value":"shopBooleanValue":private]=> int(1) ["feature_id":"shopBooleanValue":private]=> NULL ["sort":"shopBooleanValue":private]=> int(1) } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 3 556 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Наличие на складах:

Москва: 3 шт.

Санкт-Петербург: 0 шт.

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Модуль электропитания снабжает полевой уровень питанием через силовые контакты-перемычки.

Максимальный доступный ток питания для всех подключенных модулей составляет 10 А.

При необходимости более высокого тока следует добавить в сборку промежуточные модули электропитания. Модули электропитания также могут использоваться для изменения напряжения питания отдельных модулей ввода-вывода в составе одного узла полевой шины.

Технические данные

Тип сигнала	Напряжение
Тип сигнального напряжения	DC 24 В
Питание системы	DC 5 В; через контакты данных
Полевое питание	DC 24 В (−25 … +30 %); через силовые контакты‑перемычки (подвод через зажим CAGE CLAMP®, передача через пружинный контакт)
Количество силовых контактов‑перемычек (выход)	3
Допустимый ток силовых контактов‑перемычек	10 А

Данные соединения

Технология подключения (полевое питание)	6 × CAGE CLAMP®
Тип соединения (1)	Полевое питание
Одножильные проводники	0,08 … 2,5 мм² / 28 … 14 AWG
Гибкие многожильные проводники	0,08 … 2,5 мм² / 28 … 14 AWG
Длина зачистки	8 … 9 мм / 0,31 … 0,35 дюйма

Геометрические данные

Ширина	12 мм / 0,472 дюйма
Высота	100 мм / 3,937 дюйма
Длина	69,8 мм / 2,748 дюйма
Размер от верхней кромки DIN‑рейки 35 мм	62,6 мм / 2,465 дюйма

Механические данные

Тип монтажа

DIN‑рейка 35 мм

Материалы

Цвет	светло‑серый
Материал корпуса	Поликарбонат, полиамид 6.6
Пожарная нагрузка	1,081 МДж
Вес	43,3 г
Маркировка соответствия	CE

Требования к окружающей среде

Температура окружающего воздуха (эксплуатация)	0 … 55 °C
Температура окружающего воздуха (хранение)	−40 … 85 °C
Степень защиты	IP20
Степень загрязнения	2 по IEC 61131‑2
Рабочая высота	0 … 2000 м
Монтажное положение	горизонтально (стоя/лежа) или вертикально
Относительная влажность (без конденсации)	95 %
Виброустойчивость	4 g по IEC 60068‑2‑6
Ударопрочность	15 g по IEC 60068‑2‑27
ЭМС — помехоустойчивость	по EN 61000‑6‑2, в т. ч. судовые применения
ЭМС — излучение помех	по EN 61000‑6‑4, в т. ч. судовые применения
Устойчивость к загрязняющим веществам	по IEC 60068‑2‑42 и IEC 60068‑2‑43
Допустимая концентрация H2S при влажности 75 %	10 ppm
Допустимая концентрация SO2 при влажности 75 %	25 ppm

Коммерческие данные

Группа продукции	15 (Remote I/O)
Тип упаковки	BOX
Страна происхождения	DE
GTIN	4045454393731
Код ТН ВЭД	85389091890

Модуль питания WAGO 750-602 предназначен для подачи и распределения полевого питания внутри систем ввода-вывода WAGO. Он подключает внешний источник к силовым контактам-перемычкам и обеспечивает питание расположенных далее модулей, а также позволяет сегментировать линии и разделять нагрузки. Благодаря пружинной технологии CAGE CLAMP модуль ускоряет монтаж и обеспечивает стабильный контакт даже при вибрациях, а компактный корпус экономит место на DIN-рейке.

В типичных применениях WAGO 750-602 используют для расширения токовой емкости участка ввода-вывода, для питания удаленных групп дискретных или аналоговых модулей, либо для организации независимых контуров питания в пределах одного узла полевой шины. Это помогает уменьшить падение напряжения на длинных участках проводки и локализовать возможные неисправности по сегментам.

Возможные причины выхода из строя:

Длительная перегрузка по току или частые короткие замыкания в подключенных цепях.
Неправильное входное напряжение, переполюсовка, импульсные перенапряжения без соответствующей защиты.
Перегрев из-за высокой температуры в шкафу, плотной компоновки без вентиляции или накопления пыли.
Механические воздействия: повышенная вибрация сверх нормы, удары при перевозке или монтаже.
Коррозионное воздействие агрессивных газов, конденсация влаги, загрязнение токопроводящих частей.
Ошибки монтажа: неверная длина зачистки, неподходящее сечение провода, неполная посадка жилы в зажим, повреждение клеммы инструментом.

Как понять, что модуль питания вышел из строя:

Подключенные после модуля устройства перестают включаться, наблюдается падение напряжения под нагрузкой.
Периодические отказы каналов, «просадки» при включении исполнительных механизмов.
Аномальный нагрев корпуса, следы потемнения или оплавления в зоне силовых контактов.
Отсутствие напряжения на силовых контактах-перемычках при наличии входного питания (проверяется мультиметром).
Ослабление удержания проводника в клемме, появление люфта после нагрева/остывания.

Рекомендации по эксплуатации и уходу:

Проектируйте систему с запасом по току и разделяйте потребители на сегменты, устанавливая дополнительные модули питания по мере роста нагрузки.
Используйте правильное сечение проводника и рекомендуемую длину зачистки; тщательно проверяйте посадку жилы в клемме CAGE CLAMP.
Применяйте внешние устройства защиты (предохранители, автоматы, УЗИП) и качественные источники питания с ограничением тока.
Обеспечьте нормальный тепловой режим: соблюдайте расстояния, организуйте вентиляцию шкафа, избегайте источников тепла поблизости.
Поддерживайте чистоту, исключайте попадание пыли и агрессивных газов; предотвращайте конденсацию влаги.
Проводите регулярный визуальный осмотр: состояние клемм, отсутствие следов нагрева, надежность фиксации на DIN‑рейке.
При поиске неисправностей измеряйте напряжение до и после модуля, временно отключайте нагрузки сегментами для локализации проблем.

Соблюдение перечисленных рекомендаций увеличивает надежность узла, упрощает обслуживание и продлевает срок службы модуля питания WAGO 750-602 в промышленных условиях.

Характеристики

Производитель	Wago
Фото актуальное	Да
Заказ кратно	1
Минимальный заказ	1
Вес	0 кг

Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Модуль питания; тока; светло-серые Wago 750-602.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Модуль питания; тока; светло-серые Wago 750-602 на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
