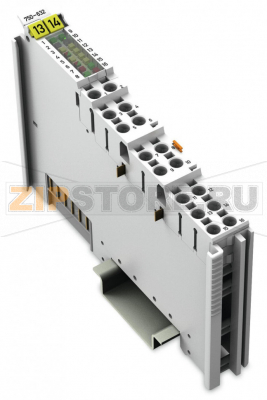

Модуль пропорциональных клапанов; светло-серые Wago 750-632

Name: Модуль пропорциональных клапанов; светло-серые Wago 750-632
Brand: Wago
SKU: 750-632

Каталожный номер 750-632

Модуль пропорциональных клапанов; светло-серые Wago 750-632 - Модуль пропорциональных клапанов; светло-серые Wago 750-632

Розничная цена

291.38 $ с НДС

array(34) { ["id"]=> string(6) "171923" ["product_id"]=> string(6) "234537" ["id_1c"]=> NULL ["sku"]=> string(7) "750-632" ["sort"]=> string(1) "0" ["name"]=> string(7) "750-632" ["image_id"]=> NULL ["price"]=> float(27682) ["primary_price"]=> string(10) "291.380732" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(27682) ["unconverted_price"]=> float(291.38) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(27682) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1041 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 27682 ₽ с НДС

Последнее обновление базы:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

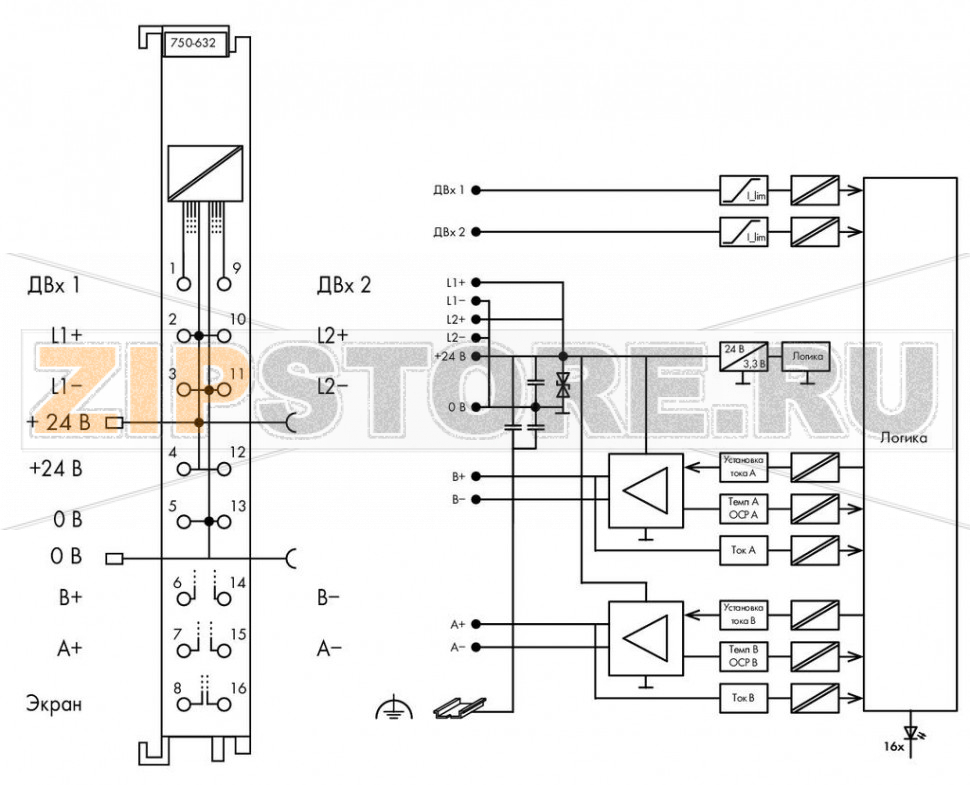

Модуль пропорционального клапана 750-632 управляет двумя клапанами с одной обмоткой с питанием до 24 В/1,6 A или одним клапаном с питанием до 24 В/2 A. Модуль оснащен двумя ШИМ*-выходами с регулированием по току и с регулируемой вибрацией.

Возможно управление как однополярными, так и биполярными клапанами. Управление клапаном с двумя однополярными обмотками также возможно через одноканальный модуль. Подстройки графических характеристик, например, коррекция нуля, двойная коррекция путем изменения коэффициента усиления или ограничения диапазона, могут выполняться через параметры.

Масштабирование и конфигурируемое быстрое линейное увеличение/уменьшение позволяет регулировать заданные точки применения. Например, контроль переключателей по пороговому значению выполняется через два дополнительных дискретных ввода. Регулировка параметров пуска и параметров клапанов выполняется с помощью ПО WAGO-I/O-CHECK или через модуль управления.

*ШИМ = широтно-импульсная модуляция

Технические данные

Number of digital inputs	2

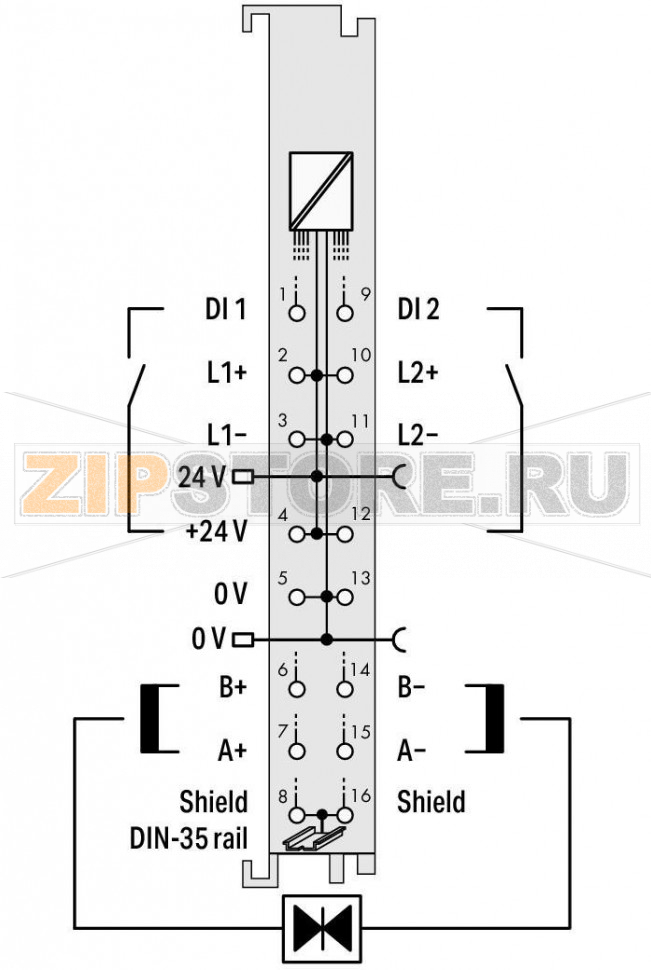

Количество выходов	2 биполярных вывода (A+, A- и B+, B-)
Тип вывода	H-bridge output with current-regulated PWM output (short-circuit-proof and thermal overload-proof for each channel)
Input characteristic	high-side switching
Входные характеристики	Type 1
Входной ток (тип.)	2,7 мА при 24 В
Выходной ток	1-канальный режим: 2 A (необходимо учитывать снижение номинальных характеристик); 2-канальный режим: 1,6 A на канал (необходимо учитывать снижение номинальных характеристик)
Тип нагрузки	Рабочий диапазон: индуктивный (1 мГн - 600 мГн); внутреннее нагрузочное сопротивление (> 8 Ом)
Частота ШИМ (тип.)	50 kHz
Битовая ширина	6 байт: одноканальный режим работы; 12 байт: двухканальный режим работы
System supply voltage	DC 5 V; via data contacts
Current consumption, system supply (5 V)	125 mA
Field supply voltage	DC 24 V (-25 … +30 %); uber Leistungskontakte (Einspeisung uber Messerkontakt; Weiterleitung uber Federkontakt)
Current consumption, field supply (module with no external load)	20 mA
Изоляция	500 В система/питание
Number of incoming power jumper contacts	2
Number of outgoing power jumper contacts	2

Данные соединения

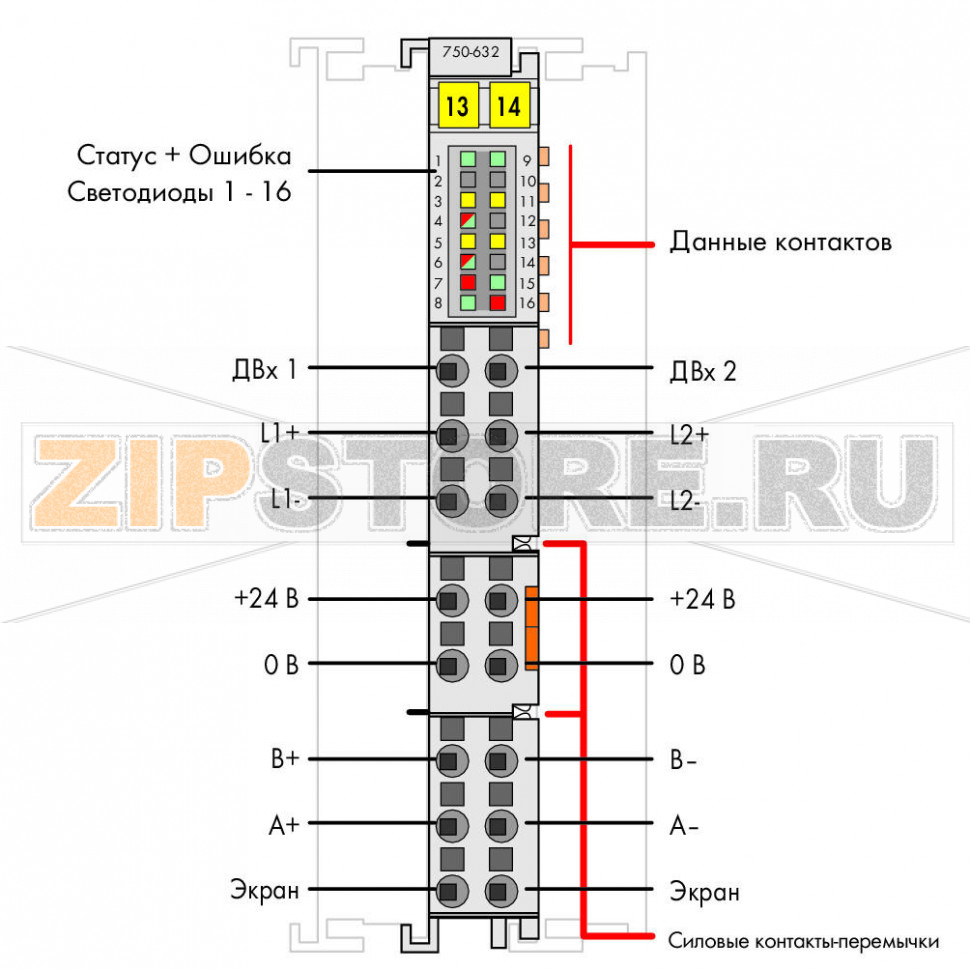

Connection technology: In-/Outputs	16 x Push-in CAGE CLAMP®
Connection type (1)	Inputs/Outputs
Размеры одножильных проводников	0,08 … 1,5 mm? / 28 … 16 AWG
Тонкие многожильные проводники	0,25 … 1,5 mm? / 22 … 16 AWG
Длина снятия изоляции	8 … 9 mm / 0.31 … 0.35 inch
Anschlussanforderung zulassige Leitungslange	30 m
Connection requirement (permissible cable type)	Outputs
Тип проводника (1)	f-st
Тип проводника (2)	s
Тип проводника (1)	тонкие многожильные
Тип проводника (2)	одножильные
Примечание (поперечное сечение проводника)	Coil connections A+/A-/B+/B-: 1.5 mm?/16 AWG; For use according to UL 508: 16 AWG for all connections

Geometrical Data

Ширина	12 mm / 0.472 inch
Высота	100 mm / 3.937 inch
Длина	69 mm / 2.717 inch
Length from upper-edge of DIN-35 rail	61,8 mm / 2.433 inch

Механические данные

Тип монтажа

DIN-рейка 35 мм

Material Data

Цвет	светло-серые
материал корпуса	Polycarbonate, polyamide 6.6
Пожарная нагрузка	0,338 MJ
Вес	54,4 g
Маркировка соответствия	CE

Environmental Requirements

Surrounding air (operating) temperature	0 … 55 °C
Surrounding air (storage) temperature	-40 … 85 °C
Степень защиты	IP20
Степень загрязнения (5)	2 per IEC 61131-2
Рабочая высота	0 … 2000 m
Монтажное положение	horizontal (standing/lying) or vertical
Относительная влажность воздуха (без конденсации)	95 %
Виброустойчивость	4g per IEC 60068-2-6
Ударопрочность	15g per IEC 60068-2-27
ЭМС - помехоустойчивость	acc. to EN 61000-6-2, marine applications
ЭМС - излучение помех	acc. to EN 61000-6-4, marine applications
Устойчивость к воздействию загрязняющих веществ	Per IEC 60068-2-42 and IEC 60068-2-43
Permissible H2S contaminant concentration at a relative humidity 75 %	10 ppm
Permissible SO2 contaminant concentration at a relative humidity 75 %	25 ppm

Коммерческие данные

Product Group	15 (Remote I/O)
Тип упаковки	BOX
Country of origin	DE
GTIN	4050821782346
Customs tariff number	85389099990

Характеристики

Производитель	Wago
Заказ кратно	1
Минимальный заказ	1
Вес	0 кг
