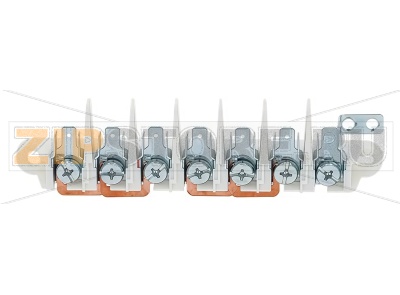

Колодка клеммная 7FTW GV V0 VL CU 1+2+3/4+5+6 Unox XBC 605

Описание товара

Колодка клеммная 7FTW GV V0 VL CU 1+2+3/4+5+6 для печи конвекционной Unox XBC 605
Запчасть на деталировке под номером: 23

Колодка клеммная MR1004A0 применяется в конвекционных печах Unox, в том числе в моделях серии XBC 605. Это узел распределения питания и подключения основных потребителей: ТЭНовых групп, вентиляторов, защиты и управляющих цепей. Конструкция рассчитана на работу в горячей зоне шкафа, с жаростойким корпусом и контактами, адаптированными под интенсивные циклы нагрева и охлаждения. Наличие групповых перемычек (1+2+3 / 4+5+6) позволяет аккуратно организовать фазы и нагрузки, а стандартные крепления под винт и плоский штекер упрощают сервис.

Когда нужна замена

Клеммная колодка относится к узлам, состояние которых напрямую влияет на надежность печи. Признаки, указывающие на выход MR1004A0 из строя или приближающуюся неисправность:

• Потемнение, растрескивание или оплавление корпуса, следы копоти и «подгорания» возле контактов.
• Резкий запах гари после включения нагрева, особенно в первые минуты работы.
• Неустойчивый нагрев: печь долго выходит на режим, отключается под нагрузкой или выдает ошибки по нагреву/питанию.
• Вибрации вентиляторов сопровождаются кратковременным «миганием» индикации или срабатыванием защиты.
• Нагрев отдельных клемм выше окружающих при одинаковой нагрузке (ощутимо теплее при кратковременном касании рядом расположенных элементов, безопаснее проверять пирометром).
• Подгорание наконечников проводов, ослабление винтовых соединений, заметная искра при соединении/разъединении.

Основные причины выхода из строя

• Ослабление контакта на винтах или плоских клеммах, тепловое старение обжатых наконечников, что ведет к локальному перегреву и обугливанию.
• Превышение допустимой нагрузки на группу из-за некорректного распределения фаз или замены потребителей на более мощные аналоги.
• Попадание влаги и пара в зону клемм, конденсат после мойки без достаточной просушки, коррозия контактных поверхностей.
• Неподходящее сечение или материал проводников, низкокачественная обжимка, повторное использование старых наконечников.
• Длительное воздействие высокой температуры и жировых загрязнений, приводящее к деградации корпуса и повышению контактного сопротивления.
• Механические нагрузки и вибрации, особенно при частых перемещениях оборудования или жесткой укладке кабелей без компенсации.

Рекомендации по диагностике

• Визуальный осмотр клемм и перемычек при отключенном питании: цвет, трещины, следы дуги, целостность посадочных мест.
• Проверка затяжки винтов и надежности посадки плоских штырей 6,3 мм; выработка и люфт недопустимы.
• Контроль падения напряжения на клеммах под нагрузкой и сравнительный замер температуры инфракрасным термометром.
• Осмотр наконечников и изоляции проводов на предмет обугливания, окисления, потери жесткости.

Профилактика и уход

• Плановый осмотр каждые 3–6 месяцев: подтяжка винтовых соединений, проверка фиксации перемычек и клемм.
• Использование термостойких наконечников и проводов с подходящим сечением; качественная обжимка пресс-инструментом.
• Содержание ниши подключения в чистоте: удаление жира и пыли, исключение попадания моющих растворов на клеммы.
• После мойки и пароочистки обеспечивать полную просушку зоны клемм перед включением печи.
• Не допускать перетяжки винтов М5, избегать «повторной обжимки» старых наконечников; при малейших признаках нагрева — менять.
• Соблюдать распределение нагрузок между группами и корректные позиции перемычек согласно схеме конкретной печи.

Замена и совместимость

MR1004A0 устанавливается в печах Unox соответствующей серии и конфигурации. Перед заказом сопоставьте артикул, схему подключения и серийный номер вашей печи. При замене фиксируйте расположение проводов и перемычек (фото до демонтажа), не смешивайте группы. После установки выполните пробный прогрев без загрузки и контрольный запуск под нагрузкой с проверкой отсутствия перегрева и запаха.

Клеммная колодка — элемент, от которого зависит безопасность и стабильность работы оборудования. При обнаружении потемнений, трещин, ослаблений или следов перегрева на MR1004A0 целесообразно произвести замену в сборе, одновременно обновив поврежденные наконечники и восстановив штатную укладку кабелей. Это снизит переходные сопротивления, предотвратит повторные отказы и обеспечит корректную работу печи Unox XBC 605 в интенсивном режиме.

Характеристики

Производитель	Unox
Запчасть предназначена для	печи конвекционной
Тип запчасти	Клемма Клеммная колодка
Подходит для	Unox: XEVC-0511-E1R-0.D03
Название запчасти на английском языке (En)	Terminal 7FTW GV V0 VL CU 1+2+3/4+5+6 Unox XBC 605
Совместимые каталожные номера	LF5144319 - GEV 5144319 - LF KMR1004A - Unox
Оригинальное название производителя запчасти	5144319 Terminal block kit 7-poles 450V 40A
Нагрузка максимальная	40А
Напряжение	450 В
Присоединение	M5 / плоский штекер 6,3 мм
Температура максимальная	150 °C
Количество полюсов	7
