Плата блока управления Unox XF 135

Name: Плата блока управления Unox XF 135
Brand: Unox
SKU: PE1195C1

Каталожный номер PE1195C1

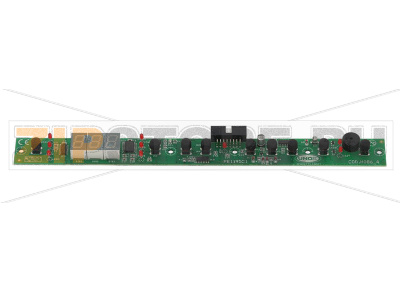

Плата блока управления Unox XF 135 Плата блока управления для конвекционной печи Unox XF 135На деталировке запчасть Unox XF 135 под номером: 24

Розничная цена

410 $ с НДС

array(34) { ["id"]=> string(5) "46169" ["product_id"]=> string(5) "88288" ["id_1c"]=> NULL ["sku"]=> string(8) "PE1195C1" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(38952) ["primary_price"]=> string(10) "410.008752" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(3) { [1]=> float(0) [3]=> float(0) [4]=> float(0) } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(38952) ["unconverted_price"]=> float(410) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(38952) ["original_compare_price"]=> float(0) ["features"]=> array(10) { ["brend"]=> array(1) { [1654]=> string(4) "Unox" } ["zapchast_prednaznachena_dlya"]=> array(1) { [46677]=> string(35) "печи конвекционной" } ["tip_zapchasti"]=> array(1) { [149529]=> string(31) "Плата управления" } ["podkhodit_dlya"]=> string(186) "Unox:
XF190, XF180, XF130, XF110, XF100, XFT195, XFT200, XFT197, XFT193, XFT190, XFT199, XFT180, XFT183, XFT185, XFT188, XFT130, XFT133, XFT135, XFT140, XFT110, XFT113, XFT115, XFT119" ["nazvanie_zapchasti_na_angliyskom_yazyke"]=> string(43) "Control card L.M. dynamic serie Unox XF 135" ["sovmestimy_katalozhnye_nomera"]=> string(156) "403760 - GEV
5033199 - LF
PE1195A0 - Unox
PE1195B0 - Unox
PE1195B1 - Unox
PE1195B2 - Unox
PE1195C0 - Unox
PE1195C1 - Unox" ["originalnoe_nazvanie_proizvoditelya_zapchasti"]=> string(63) "5033199 Плата управления LM. dynamic serie 1 F.W" ["weight"]=> object(shopDimensionValue)#1160 (10) { ["id":"shopDimensionValue":private]=> string(5) "12985" ["value":"shopDimensionValue":private]=> string(3) "240" ["unit":"shopDimensionValue":private]=> string(1) "g" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(4) "0.24" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "г" ["format":"shopDimensionValue":private]=> bool(false) } ["dlina1"]=> object(shopDimensionValue)#1156 (10) { ["id":"shopDimensionValue":private]=> string(5) "12687" ["value":"shopDimensionValue":private]=> string(3) "290" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(4) "0.29" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["shirina1"]=> object(shopDimensionValue)#1157 (10) { ["id":"shopDimensionValue":private]=> string(5) "11983" ["value":"shopDimensionValue":private]=> string(2) "27" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(5) "0.027" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 38 952 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Плата блока управления для конвекционной печи Unox XF 135
На деталировке запчасть Unox XF 135 под номером: 24

Плата блока управления PE1195C1 для печи конвекционной Unox XF 135 — это центральный модуль, отвечающий за координацию работы нагревательных элементов, вентиляторов, подсветки, интерфейса пользователя и цепей безопасности. От исправности платы зависит точность поддержания температуры, корректная работа программ и стабильный запуск оборудования в рабочем режиме.

Назначение и особенности

PE1195C1 обрабатывает сигналы от датчиков температуры, термозащит и концевых выключателей двери, управляет силовыми реле/симисторами, питает индикацию и клавиатуру. Плата расположена в отсеке электроники печи Unox XF 135 и работает в условиях повышенной температуры и влажности, поэтому чувствительна к качеству электропитания и состоянию вентиляции.

Как понять, что плата вышла из строя

Печь не включается, дисплей и индикация не загораются.
Случайные перезагрузки, «зависание» интерфейса, некорректная реакция на нажатия.
Нагрев отсутствует или температура не достигает заданного значения при исправных ТЭНах и датчиках.
Не запускаются вентиляторы, хотя питание подается и механические узлы исправны.
Появление сообщений об ошибке/«Err» без видимых причин.
Срабатывание защиты по питанию, выбивание автомата при старте.
Запах гари, видимые подгорания дорожек, вздутые конденсаторы на плате PE1195C1.

Важно учитывать, что неисправности периферии (датчик температуры, ТЭН, мотор вентилятора, дверной выключатель, термопредохранитель) могут имитировать поломку платы. Перед заменой желательно исключить внешние причины.

Типовые причины поломок

Перепады напряжения, импульсные помехи, неправильное подключение к сети.
Попадание конденсата и влаги в отсек электроники из‑за изношенного уплотнителя двери или мойки под давлением.
Перегрев из-за закрытых вентиляционных отверстий, загрязненных фильтров, недостаточной циркуляции воздуха.
Естественный износ силовых компонентов (реле, симисторы), деградация конденсаторов.
Окисление разъемов и дорожек вследствие жирных испарений и влажности.
Механические повреждения при сервисе или транспортировке.

Диагностика и замена

Отключите печь Unox XF 135 от сети, дождитесь разрядки конденсаторов (не менее 10–15 минут).
Проверьте входной предохранитель, сетевой фильтр, целостность проводки, состояние дверного выключателя и термозащиты.
Визуально осмотрите PE1195C1: потемнения, трещины, вздутые элементы, следы влаги.
Измерьте сопротивление датчика температуры, проверьте ТЭНы и мотор по изоляции и короткому замыканию.
При сохранении симптомов выполните замену платы: промаркируйте разъемы, соблюдайте антистатические меры, установите новую PE1195C1 «разъём‑в‑разъём».
После запуска проверьте корректность индикации, нагрева и вращения вентиляторов, при необходимости выполните калибровку температуры.

Перед заказом сопоставьте код PE1195C1 с шильдиком изделия и ревизией узла, а также сравните компоновку разъемов по фото старой платы.

Рекомендации по уходу и профилактике

Подключайте печь через стабилизатор или устройство защиты от перенапряжений.
Держите свободными вентиляционные отверстия отсека электроники, периодически удаляйте пыль и жир.
Не мойте зону панели и отсека электроники струей под давлением; избегайте попадания влаги на разъемы.
Следите за состоянием уплотнителя двери и петель — это снижает выход пара в область электроники.
После влажной уборки запускайте короткий цикл просушки (100–120 °C на 10–15 минут) для удаления конденсата.
Периодически проверяйте крепление клемм, отсутствие потемнений и следов перегрева на проводах.
Используйте оригинальные комплектующие и расходники, обслуживайте оборудование квалифицированным персоналом.

Своевременная диагностика и корректная эксплуатация увеличивают ресурс платы PE1195C1 и всей печи Unox XF 135, обеспечивая стабильную работу в течение длительного срока.

Характеристики

Производитель	Unox
Запчасть предназначена для	печи конвекционной
Тип запчасти	Плата управления
Подходит для	Unox: XF190, XF180, XF130, XF110, XF100, XFT195, XFT200, XFT197, XFT193, XFT190, XFT199, XFT180, XFT183, XFT185, XFT188, XFT130, XFT133, XFT135, XFT140, XFT110, XFT113, XFT115, XFT119
Название запчасти на английском языке (En)	Control card L.M. dynamic serie Unox XF 135
Совместимые каталожные номера	403760 - GEV 5033199 - LF PE1195A0 - Unox PE1195B0 - Unox PE1195B1 - Unox PE1195B2 - Unox PE1195C0 - Unox PE1195C1 - Unox
Оригинальное название производителя запчасти	5033199 Плата управления LM. dynamic serie 1 F.W
Вес	240 г
Длина	290 мм
Ширина	27 мм

Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Плата блока управления Unox XF 135.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Плата блока управления Unox XF 135 на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
