Главная→ Запчасти и компоненты для ресторанного и технологического оборудования → Unox → XF → XF 195 → Плата блока управления Unox XF 195

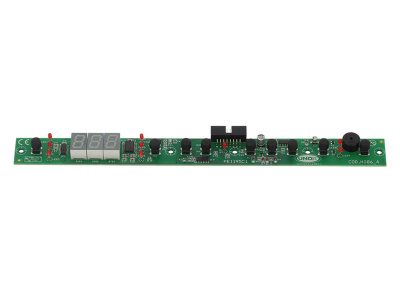

Плата блока управления Unox XF 195

Name: Плата блока управления Unox XF 195
Brand: Unox
SKU: PE1195C1

Каталожный номер PE1195C1

Плата блока управления Unox XF 195 Плата блока управления для конвекционной печи Unox XF 195На деталировке запчасть Unox XF 195 под номером: 33

Розничная цена

410 $ с НДС

array(34) { ["id"]=> string(5) "46012" ["product_id"]=> string(5) "88130" ["id_1c"]=> NULL ["sku"]=> string(8) "PE1195C1" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(38952) ["primary_price"]=> string(10) "410.008752" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(3) { [1]=> float(0) [3]=> float(0) [4]=> float(0) } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(38952) ["unconverted_price"]=> float(410) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(38952) ["original_compare_price"]=> float(0) ["features"]=> array(10) { ["brend"]=> array(1) { [1654]=> string(4) "Unox" } ["zapchast_prednaznachena_dlya"]=> array(1) { [46677]=> string(35) "печи конвекционной" } ["tip_zapchasti"]=> array(1) { [149529]=> string(31) "Плата управления" } ["podkhodit_dlya"]=> string(186) "Unox:
XF190, XF180, XF130, XF110, XF100, XFT195, XFT200, XFT197, XFT193, XFT190, XFT199, XFT180, XFT183, XFT185, XFT188, XFT130, XFT133, XFT135, XFT140, XFT110, XFT113, XFT115, XFT119" ["nazvanie_zapchasti_na_angliyskom_yazyke"]=> string(54) "Control card L.M. dynamic serie 1 F.W. 2.0 Unox XF 195" ["sovmestimy_katalozhnye_nomera"]=> string(156) "403760 - GEV
5033199 - LF
PE1195A0 - Unox
PE1195B0 - Unox
PE1195B1 - Unox
PE1195B2 - Unox
PE1195C0 - Unox
PE1195C1 - Unox" ["originalnoe_nazvanie_proizvoditelya_zapchasti"]=> string(63) "5033199 Плата управления LM. dynamic serie 1 F.W" ["weight"]=> object(shopDimensionValue)#1160 (10) { ["id":"shopDimensionValue":private]=> string(5) "12985" ["value":"shopDimensionValue":private]=> string(3) "240" ["unit":"shopDimensionValue":private]=> string(1) "g" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(4) "0.24" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "г" ["format":"shopDimensionValue":private]=> bool(false) } ["dlina1"]=> object(shopDimensionValue)#1156 (10) { ["id":"shopDimensionValue":private]=> string(5) "12687" ["value":"shopDimensionValue":private]=> string(3) "290" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(4) "0.29" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["shirina1"]=> object(shopDimensionValue)#1157 (10) { ["id":"shopDimensionValue":private]=> string(5) "11983" ["value":"shopDimensionValue":private]=> string(2) "27" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(5) "0.027" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 38 952 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Плата блока управления для конвекционной печи Unox XF 195
На деталировке запчасть Unox XF 195 под номером: 33

Модуль PE1195C1 — плата блока управления для конвекционной печи Unox XF 195. Это центральный узел электроники, координирующий работу нагревателей, вентиляторов, пользовательского интерфейса и цепей безопасности. Установка новой платы необходима при отказе штатного модуля, когда восстановление уже нецелесообразно или невозможно.

Назначение и роль модуля

Плата управления обеспечивает обработку команд, контроль температуры по датчику, управление силовыми элементами (включение ТЭНов и вентилятора), выполнение программ выпечки, диагностику и индикацию ошибок. Корректная работа PE1195C1 напрямую влияет на стабильность нагрева, равномерность обдува и безопасность эксплуатации печи Unox XF 195.

Признаки неисправности платы

Печь не включается, отсутствует индикация или дисплей не реагирует на кнопки.
Команды принимаются, но ТЭНы или вентилятор не запускаются при исправной силовой части.
Самопроизвольные перезагрузки, зависания, некорректная работа таймеров и программ.
Выдача ошибок, которые не устраняются после перезапуска или сброса настроек.
Нестабильная температура: перегрев или недогрев при исправных датчиках и термостатах.
Срабатывание автоматов защиты, запах гари, видимые следы подгорания дорожек, трещины или вздутые элементы на плате.

Типичные причины выхода из строя

Скачки и перепады напряжения, грозовые импульсы, отсутствие сетевой защиты.
Попадание влаги и конденсата в электроотсек, мойка под давлением без экранирования.
Перегрев из‑за загрязнённых вентиляционных каналов и недостаточной циркуляции воздуха вокруг шкафа.
Износ силовых компонентов (реле, симисторы) при интенсивной эксплуатации и частых циклах включения.
Короткие замыкания, вызванные повреждением проводки, неисправными ТЭНами или двигателем вентилятора.
Коррозия, окисление контактов, попадание жира и пыли на электронику.
Ошибки монтажа: перепутанные разъёмы, слабые клеммные соединения, нарушение полярности.

Как понять, что требуется замена PE1195C1

Проверить питание: автомат, вилку, сетевой шнур, предохранители.
Осмотреть разъёмы и шлейфы, исключить обрыв/окисление, убедиться в надёжной фиксации.
Прозвонить датчики температуры, предельный термостат, ТЭНы и мотор на предмет короткого замыкания и утечки.
Измерить управляющие сигналы на выходах платы при заданных режимах. Отсутствие реакции при наличии входного питания указывает на дефект логики или силовых ключей.
Выполнить сброс настроек и перезапуск; если ошибка сохраняется и периферия исправна, вероятна неисправность модуля PE1195C1.

Окончательный вывод рекомендуется доверить авторизованному сервису с использованием диагностического оборудования.

Монтаж и замена

Работы выполняет квалифицированный специалист с соблюдением требований электробезопасности и ESD‑защиты.
Перед демонтажем PE1195C1 сфотографировать расключение, пометить разъёмы, не тянуть за провода.
После установки проверить отсутствие влаги в отсеке, целостность жгутов, выполнить тестовый запуск и калибровку температуры при необходимости.

PE1195C1 поставляется как оригинальная запасная часть для Unox XF 195. Перед заказом сверяйте код и ревизию платы с установленной в печи и с сервисной документацией, так как модуль может иметь разные версии в зависимости от года выпуска оборудования.

Характеристики

Производитель	Unox
Запчасть предназначена для	печи конвекционной
Тип запчасти	Плата управления
Подходит для	Unox: XF190, XF180, XF130, XF110, XF100, XFT195, XFT200, XFT197, XFT193, XFT190, XFT199, XFT180, XFT183, XFT185, XFT188, XFT130, XFT133, XFT135, XFT140, XFT110, XFT113, XFT115, XFT119
Название запчасти на английском языке (En)	Control card L.M. dynamic serie 1 F.W. 2.0 Unox XF 195
Совместимые каталожные номера	403760 - GEV 5033199 - LF PE1195A0 - Unox PE1195B0 - Unox PE1195B1 - Unox PE1195B2 - Unox PE1195C0 - Unox PE1195C1 - Unox
Оригинальное название производителя запчасти	5033199 Плата управления LM. dynamic serie 1 F.W
Вес	240 г
Длина	290 мм
Ширина	27 мм

Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Плата блока управления Unox XF 195.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Плата блока управления Unox XF 195 на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
