Плата материнская (силовая) Unox XVC 505

Name: Плата материнская (силовая) Unox XVC 505
Brand: Unox
SKU: PE1725A3

Каталожный номер PE1725A3

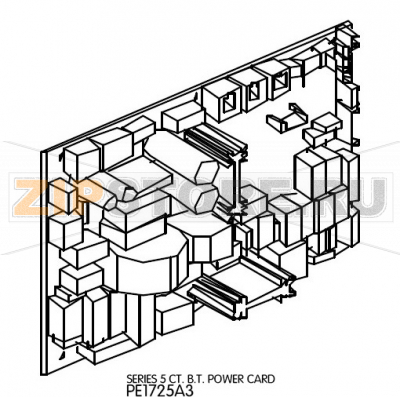

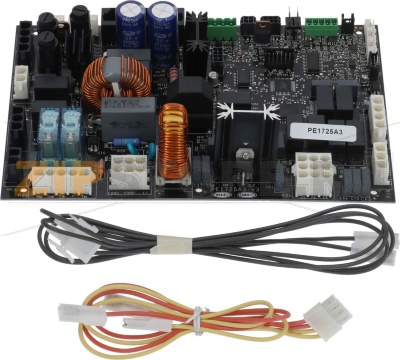

Плата материнская (силовая) Unox XVC 505 Плата материнская (силовая) для пароконвектомата Unox XVC 505Запчасть на деталировке под номером: 47

Розничная цена

765 $ с НДС

array(34) { ["id"]=> string(6) "134090" ["product_id"]=> string(6) "196798" ["id_1c"]=> NULL ["sku"]=> string(8) "PE1725A3" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(72678) ["primary_price"]=> string(10) "765.008628" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(3) { [1]=> float(0) [3]=> float(0) [4]=> float(0) } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(72678) ["unconverted_price"]=> float(765) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(72678) ["original_compare_price"]=> float(0) ["features"]=> array(12) { ["brend"]=> array(1) { [1654]=> string(4) "Unox" } ["zapchast_prednaznachena_dlya"]=> array(1) { [46753]=> string(32) "пароконвектомата" } ["tip_zapchasti"]=> array(2) { [43388]=> string(82) "Плата материнская (главная, основная, логики)" [149578]=> string(25) "Плата силовая" } ["podkhodit_dlya"]=> string(219) "Unox:
XVC1005P, XVC105, XVC105P, XVC305, XVC305P, XVC505, XVC505P, XVC705, XVC705P, XVC905P, XVC1015G, XVC315G, XVC515G, XVC715G, XVC915G, XBC1005, XBC405, XBC605, XBC805, XBC905, XBC1015G, XBC615G, XBC815G, XBC915G" ["nazvanie_zapchasti_na_angliyskom_yazyke"]=> string(41) "Series 5 CT. B.T. power card Unox XVC 505" ["sovmestimy_katalozhnye_nomera"]=> string(159) "PE1725A3 - Unox
CE1220A0 - Unox
CE1315A0 - Unox
CE1390A0 - Unox
CE1735A0 - Unox
KPE1725A - Unox
LF5048891 - GEV
5048891 - LF" ["originalnoe_nazvanie_proizvoditelya_zapchasti"]=> string(54) "5048891 Плата силовая для печи Unox" ["weight"]=> object(shopDimensionValue)#1170 (10) { ["id":"shopDimensionValue":private]=> string(5) "13572" ["value":"shopDimensionValue":private]=> string(3) "840" ["unit":"shopDimensionValue":private]=> string(1) "g" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(4) "0.84" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "г" ["format":"shopDimensionValue":private]=> bool(false) } ["dlina1"]=> object(shopDimensionValue)#1169 (10) { ["id":"shopDimensionValue":private]=> string(5) "12817" ["value":"shopDimensionValue":private]=> string(3) "365" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(5) "0.365" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["shirina1"]=> object(shopDimensionValue)#1166 (10) { ["id":"shopDimensionValue":private]=> string(3) "442" ["value":"shopDimensionValue":private]=> string(3) "180" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(4) "0.18" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["vysota1"]=> object(shopDimensionValue)#1167 (10) { ["id":"shopDimensionValue":private]=> string(3) "254" ["value":"shopDimensionValue":private]=> string(2) "95" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(5) "0.095" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["napryazhenie"]=> object(shopDimensionValue)#1162 (10) { ["id":"shopDimensionValue":private]=> string(5) "11829" ["value":"shopDimensionValue":private]=> string(3) "230" ["unit":"shopDimensionValue":private]=> string(1) "V" ["type":"shopDimensionValue":private]=> string(12) "napryazhenie" ["units":"shopDimensionValue":private]=> array(5) { ["µV"]=> array(3) { ["value"]=> string(3) "µV" ["title"]=> string(6) "мкВ" ["description"]=> NULL } ["mV"]=> array(3) { ["value"]=> string(2) "mV" ["title"]=> string(4) "мВ" ["description"]=> NULL } ["V"]=> array(3) { ["value"]=> string(1) "V" ["title"]=> string(2) "В" ["description"]=> NULL } ["KV"]=> array(3) { ["value"]=> string(2) "KV" ["title"]=> string(2) "KV" ["description"]=> NULL } ["MV"]=> array(3) { ["value"]=> string(2) "MV" ["title"]=> string(4) "МВ" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(3) "230" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "В" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 72 678 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Плата материнская (силовая) для пароконвектомата Unox XVC 505
Запчасть на деталировке под номером: 47

Плата PE1725A3 — материнская (силовая) плата пароконвектомата Unox XVC 505, отвечающая за питание, распределение нагрузки и работу основных узлов: ТЭНов, вентиляторов, клапанов, датчиков и систем безопасности. Это центральный элемент управления, без которого невозможно корректное включение, нагрев и поддержание режимов. Плата мощности для печи PE1725A обеспечивает согласованную работу логики и силовых цепей, включая коммутацию через реле и защиту линий.

Как понять, что плата вышла из строя

Аппарат не включается, дисплей не загорается или перезапускается самопроизвольно.
Выбивает автомат/УЗО при старте или в момент подключения нагрузки.
Нет нагрева, вентиляторы не запускаются, режимы работают нестабильно.
Ошибки контроллера, связанные с цепями нагрева/вентиляции/датчиков.
Запах гари, следы перегрева, потемнения дорожек, оплавление разъёмов.
Раздувшиеся конденсаторы, подгоревшие реле, следы коррозии или конденсата на плате.

Основные причины неисправностей

Перепады и всплески напряжения, отсутствие качественного заземления.
Попадание влаги и конденсата в электрический отсек, особенно после моек.
Перегрев из‑за загрязнения, плохой вентиляции или отказа охлаждающего вентилятора.
Износ силовых реле и элементов при длительной эксплуатационной нагрузке.
Короткие замыкания во внешних цепях (ТЭНы, моторы, клапаны), приводящие к повреждению дорожек и предохранителей.
Окисление контактов, неплотные разъёмы, механические повреждения платы.

Диагностика и что проверить

Проверить входное питание и целостность защиты (автоматы, предохранители).
Осмотреть PE1725A3 на предмет подгораний, влаги, окислов, вздутий компонентов.
Проверить подключённые нагрузки на короткое замыкание и утечки на корпус.
Контролировать наличие и стабильность низковольтных линий питания (например, 24 В/5 В) — работы для квалифицированного специалиста.
Убедиться в корректности посадки разъёмов и отсутствии повреждений жгутов.
Сопоставить ошибки на панели управления с состоянием силовых цепей.

Замена и ввод в эксплуатацию

Монтаж платы материнской (силовой) Unox XVC 505 PE1725A3 должен выполнять квалифицированный специалист с соблюдением требований электробезопасности и ESD‑защиты. Перед работами необходимо полностью обесточить оборудование и перекрыть воду. После установки рекомендуется проверить конфигурацию в сервисном меню, провести тест узлов (нагрев, вентиляторы, клапаны), убедиться в корректной работе датчиков и отсутствии перегрева контактных групп. В ряде случаев может потребоваться перенос параметров/настроек с прежней платы или их первичная настройка под конкретную модель печи.

Примечания по эксплуатации

Использование оригинальной платы мощности для печи PE1725A снижает риск несовместимости и повышает надёжность.
Своевременная очистка и защита от влаги продлевают срок службы электроники.
Неправильная установка или запуск с неисправными внешними нагрузками может привести к повторному выходу платы из строя.

PE1725A3 предназначена для восстановительного ремонта пароконвектоматов Unox XVC 505. При появлении признаков отказа, перечисленных выше, рекомендуется остановить работу оборудования, провести диагностику и заменить плату при подтверждении неисправности.

Характеристики

Производитель	Unox
Запчасть предназначена для	пароконвектомата
Тип запчасти	Плата материнская (главная, основная, логики) Плата силовая
Подходит для	Unox: XVC1005P, XVC105, XVC105P, XVC305, XVC305P, XVC505, XVC505P, XVC705, XVC705P, XVC905P, XVC1015G, XVC315G, XVC515G, XVC715G, XVC915G, XBC1005, XBC405, XBC605, XBC805, XBC905, XBC1015G, XBC615G, XBC815G, XBC915G
Название запчасти на английском языке (En)	Series 5 CT. B.T. power card Unox XVC 505
Совместимые каталожные номера	PE1725A3 - Unox CE1220A0 - Unox CE1315A0 - Unox CE1390A0 - Unox CE1735A0 - Unox KPE1725A - Unox LF5048891 - GEV 5048891 - LF
Оригинальное название производителя запчасти	5048891 Плата силовая для печи Unox
Вес	840 г
Длина	365 мм
Ширина	180 мм
Высота	95 мм
Напряжение	230 В

Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Плата материнская (силовая) Unox XVC 505.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Плата материнская (силовая) Unox XVC 505 на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
