Плата материнская (силовая) Unox XBC 805E

Name: Плата материнская (силовая) Unox XBC 805E
Brand: Unox
SKU: PE1725D

Каталожный номер PE1725D

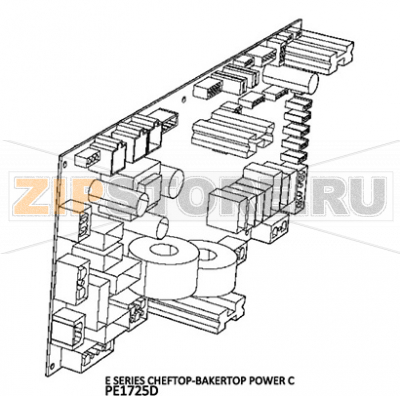

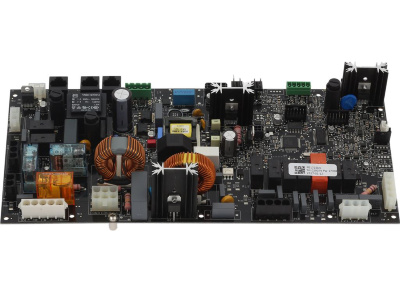

Плата материнская (силовая) Unox XBC 805E Плата материнская (силовая) Unox XBC 805EЗапчасть на деталировке под номером: 165Название запчасти на английском языке: E Series Cheftop-Bakertop power C Unox XBC 805E

Розничная цена

765 $ с НДС

array(34) { ["id"]=> string(6) "402803" ["product_id"]=> string(6) "465078" ["id_1c"]=> NULL ["sku"]=> string(7) "PE1725D" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(72678) ["primary_price"]=> string(10) "765.008628" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(3) { [1]=> float(0) [3]=> float(0) [4]=> float(0) } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(72678) ["unconverted_price"]=> float(765) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(72678) ["original_compare_price"]=> float(0) ["features"]=> array(11) { ["brend"]=> array(1) { [1654]=> string(4) "Unox" } ["zapchast_prednaznachena_dlya"]=> array(1) { [46677]=> string(35) "печи конвекционной" } ["tip_zapchasti"]=> array(2) { [43388]=> string(82) "Плата материнская (главная, основная, логики)" [149578]=> string(25) "Плата силовая" } ["podkhodit_dlya"]=> string(686) "Unox:
XVC1004P, XVC104, XVC304, XVC504, XVC504P, XVC704, XVC704P, XVC1014G, XVC314G, XVC514G, XVC714G, XBC1004, XBC404, XBC604, XBC804, XBC1014G, XBC614G, XBC814G, XVC1005P, XVC105, XVC105P, XVC305, XVC305P, XVC505, XVC505P, XVC705, XVC705P, XVC905P, XVC1015G, XVC315G, XVC515G, XVC715G, XVC915G, XBC1005, XBC405, XBC605, XBC805, XBC905, XBC1015G, XBC615G, XBC815G, XBC915G, XVC4005EP, XVC055E, XVC205E, XVC105E, XVC105EP, XVC305E, XVC305EP, XVC505E, XVC505EP, XVC705E, XVC705EP, XVC905EP, XVC1005EP, XVC1205EP, XVC2005EP, XVC4015EG, XVC315EG, XVC715EG, XVC915EG, XBC1015EG, XBC615EG, XBC815EG, XBC915EG, XVC1015EG,XBC1005E, XBC405E, XBC605E, XBC805E, XBC905E, XVC1215EG, XVC2015EG" ["osobennosti"]=> string(569) "

Важная информация по подбору плат с такой маркировкой:

Если модель не имеет букву Е на конце, пример XBC805, то это 5 серия у которой установлена плата PE1725A
Если модель XBC805Е и год выпуска 2012- 2014 (апрель), то установлена плата PE1725D
Если модель XBC805Е и год выпуска после апреля 2014, то установлена плата PE1725E

" ["sovmestimy_katalozhnye_nomera"]=> string(95) "PE1725D0 - Unox
KPE1725D - Unox
LF7109166 - GEV
S0096284 - GEV
7109166 - LF" ["originalnoe_nazvanie_proizvoditelya_zapchasti"]=> string(22) "Motherboard 310x145 mm" ["strana"]=> string(12) "Италия" ["weight"]=> object(shopDimensionValue)#1182 (10) { ["id":"shopDimensionValue":private]=> string(5) "14694" ["value":"shopDimensionValue":private]=> string(3) "990" ["unit":"shopDimensionValue":private]=> string(1) "g" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(4) "0.99" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "г" ["format":"shopDimensionValue":private]=> bool(false) } ["dlina1"]=> object(shopDimensionValue)#1178 (10) { ["id":"shopDimensionValue":private]=> string(5) "12606" ["value":"shopDimensionValue":private]=> string(3) "310" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(4) "0.31" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["shirina1"]=> object(shopDimensionValue)#1179 (10) { ["id":"shopDimensionValue":private]=> string(5) "12155" ["value":"shopDimensionValue":private]=> string(3) "145" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(5) "0.145" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 72 678 ₽ с НДС

* стоимость и наличие уточняйте у менеджера

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Плата материнская (силовая) Unox XBC 805E
Запчасть на деталировке под номером: 165
Название запчасти на английском языке: E Series Cheftop-Bakertop power C Unox XBC 805E

Плата материнская (силовая) PE1725D для конвекционной печи Unox XBC 805E выполняет функции распределения питания и управления исполнительными узлами оборудования. Узел координирует работу ТЭНов, вентиляторов, парообразования, клапанов и датчиков, обрабатывает сигналы логики и замыкает силовые цепи через реле/симисторы. Корректное состояние этой платы определяет стабильность нагрева, скорость выхода на режим и безопасность эксплуатации печи.

Когда может понадобиться замена

Признаки выхода из строя платы PE1725D или необходимости ее диагностики:

Печь не включается, панель управления не активна, индикация отсутствует.
Срабатывает автомат защиты или перегорают предохранители при попытке запуска.
Появляются ошибки по питанию, вентиляторам, температурным датчикам, парообразованию.
Нагрев не запускается либо не отключается по команде, нестабильная температура.
Вентиляторы работают рывками или не стартуют, слышны щелчки реле без результата.
На плате заметен запах гари, темные пятна, оплавленные разъемы, вздутые конденсаторы.
Отсутствуют стандартные опорные напряжения (например, 5/12/24 В), просадка по питанию.

Основные причины поломок

Скачки и перекосы напряжения, нестабильная сеть, импульсы после грозы без защиты от перенапряжений.
Попадание влаги и конденсата в электроотсек после мойки, очистки паром или при поврежденных уплотнениях.
Перегрев из-за загрязнения вентиляционных каналов, отказа охлаждающего вентилятора, накопления пыли и жира.
Короткое замыкание или утечка в периферийных узлах (ТЭНы, вентиляторы, насосы, клапаны), что ведет к пробою силовых ключей на плате.
Естественный износ элементов (электролитические конденсаторы), старение пайки, вибрации.
Неправильное подключение, ослабленные клеммы, окисление контактов, попадание моющих средств.

Как понять, что неисправна именно плата

Перед заменой PE1725D для Unox XBC 805E целесообразно исключить внешние причины: проверить исправность ТЭНов, вентиляторов, насосов и целостность жгутов. Если периферия и предохранители в норме, а питание на плату приходит, но нет управляющих напряжений/индикации, присутствуют следы перегрева или стабильные ошибки по нескольким независимым узлам — вероятен дефект самой платы. Любые измерения проводить только при соблюдении правил электробезопасности; диагностику и замену лучше поручить сертифицированному сервису.

Рекомендации по уходу и эксплуатации

Подключение через качественную защиту от перенапряжений, стабилизатор или сетевой фильтр; обязательное рабочее заземление.
Регулярная очистка электроотсека от пыли и жировых отложений; не использовать струйную мойку или пар в зоне электроники.
Контроль состояния уплотнений и вентиляционных решеток; своевременная замена дефектных уплотнителей.
После мойки камеры выдерживать паузу для испарения конденсата; не запускать печь до полного высыхания.
Периодически проверять крепление клемм и разъемов, отсутствие потемнений, оплавлений и следов коррозии.
Своевременно менять узлы с признаками утечки или межвиткового замыкания (ТЭНы, моторы), чтобы не перегружать силовую часть платы.
Обеспечивать свободную циркуляцию воздуха вокруг электроотсека, следить за исправностью охлаждающего вентилятора.

Использование платы материнской (силовой) PE1725D по назначению, корректное электроподключение и регулярное обслуживание позволяют продлить срок службы Unox XBC 805E и снизить риск нештатных остановок. При подборе запчасти ориентируйтесь на код PE1725D и совместимость с конкретной моделью печи; монтаж с сохранением заводской укладки жгутов и схемы подключения повышает надежность и безопасность работы оборудования.

Характеристики

Производитель	Unox
Запчасть предназначена для	печи конвекционной
Тип запчасти	Плата материнская (главная, основная, логики) Плата силовая
Подходит для	Unox: XVC1004P, XVC104, XVC304, XVC504, XVC504P, XVC704, XVC704P, XVC1014G, XVC314G, XVC514G, XVC714G, XBC1004, XBC404, XBC604, XBC804, XBC1014G, XBC614G, XBC814G, XVC1005P, XVC105, XVC105P, XVC305, XVC305P, XVC505, XVC505P, XVC705, XVC705P, XVC905P, XVC1015G, XVC315G, XVC515G, XVC715G, XVC915G, XBC1005, XBC405, XBC605, XBC805, XBC905, XBC1015G, XBC615G, XBC815G, XBC915G, XVC4005EP, XVC055E, XVC205E, XVC105E, XVC105EP, XVC305E, XVC305EP, XVC505E, XVC505EP, XVC705E, XVC705EP, XVC905EP, XVC1005EP, XVC1205EP, XVC2005EP, XVC4015EG, XVC315EG, XVC715EG, XVC915EG, XBC1015EG, XBC615EG, XBC815EG, XBC915EG, XVC1015EG,XBC1005E, XBC405E, XBC605E, XBC805E, XBC905E, XVC1215EG, XVC2015EG
Особенности	Важная информация по подбору плат с такой маркировкой: Если модель не имеет букву Е на конце, пример XBC805, то это 5 серия у которой установлена плата PE1725A Если модель XBC805Е и год выпуска 2012- 2014 (апрель), то установлена плата PE1725D Если модель XBC805Е и год выпуска после апреля 2014, то установлена плата PE1725E
Совместимые каталожные номера	PE1725D0 - Unox KPE1725D - Unox LF7109166 - GEV S0096284 - GEV 7109166 - LF
Оригинальное название производителя запчасти	Motherboard 310x145 mm
Страна производства	Италия
Вес	990 г
Длина	310 мм
Ширина	145 мм

Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Плата материнская (силовая) Unox XBC 805E.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Плата материнская (силовая) Unox XBC 805E на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
