Плата управления Unox XBC 405

Описание товара

Плата управления для печи конвекционной Unox XBC 405
Запчасть на деталировке под номером: 44

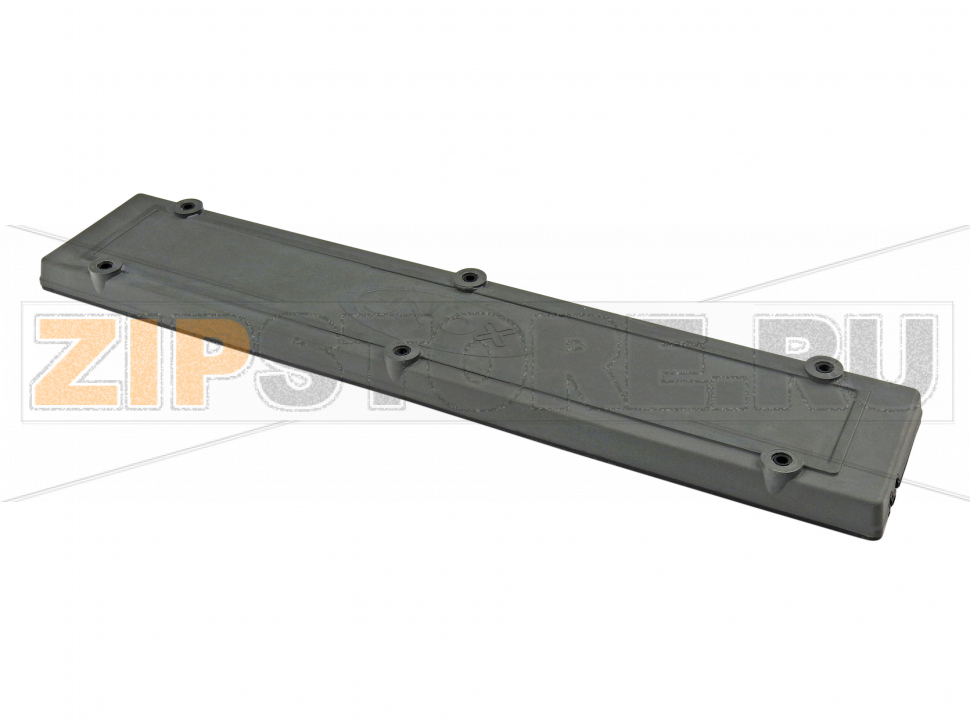

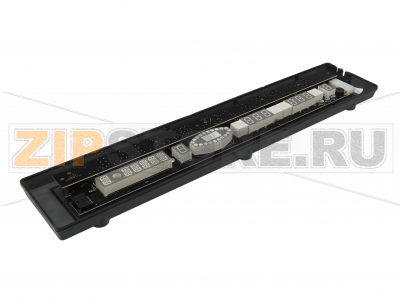

PE1740A0 — Плата управления + крышка платы Unox XBC 405 — штатный узел электронной логики конвекционной печи, отвечающий за координацию работы нагрева, вентиляторов, увлажнения и систем безопасности. Комплект включает защитную крышку, которая снижает влияние пара, жира и пыли на электронику и продлевает срок службы платы. Использование оригинального узла обеспечивает корректную работу программ, датчиков и исполнительных механизмов печи.

Назначение и роль узла

Плата управления принимает сигналы от датчиков температуры, влажности и дверных концевиков, обрабатывает их и управляет реле, твердотельными реле/симисторами, вентиляторами и нагревательными контурами. PE1740A0 координирует алгоритмы разогрева, поддержания заданных параметров и защитные отключения при перегреве или ошибках. Наличие штатной крышки платы уменьшает риск конденсации и коррозии на дорожках и разъемах.

Типовые причины выхода из строя

• Перепады и броски напряжения, отсутствие стабилизации и защит от перенапряжения.
• Попадание влаги и конденсата в область электроники из-за износа уплотнений, мойки аппарата с избыточным напором или неправильной сборки кожухов.
• Накопление жира и пыли, ухудшение теплоотведения и локальный перегрев компонентов.
• Ослабление клемм и разъемов, оплавление контактов, повышенное переходное сопротивление.
• Механические воздействия при транспортировке или некорректной замене комплектующих.
• Статическое электричество при работе без ESD-защиты.

Как понять, что плата неисправна

• Печь не включается, отсутствует индикация или периодически перезагружается.
• На панели появляются ошибки, не связанные с реальными датчиками, либо ошибки, которые не сбрасываются после проверки периферии.
• Нагрев не запускается, температура не держится на заданном уровне, вентиляторы не переключают скорости.
• Самопроизвольные отключения в процессе работы, срабатывание защиты по сети.
• Запах гари, следы перегрева, потемнение лака на плате, вздутые конденсаторы, окисление разъемов.
• Реле беспрерывно щелкают, но исполнительные элементы не активируются.

При появлении указанных признаков рекомендуется сначала проверить питающее напряжение, целостность проводки, состояние предохранителей, чистоту разъемов и герметичность узлов, а затем рассматривать замену. Диагностику и установку PE1740A0 — Плата управления + крышка платы Unox XBC 405 следует поручать квалифицированному специалисту.

Рекомендации по уходу и эксплуатации

• Использовать стабилизатор/сетевой фильтр и корректное заземление для защиты от перенапряжений.
• Проводить регулярную мягкую очистку внутренней ниши электроотсека: удалять пыль и жир без водяных струй высокого давления.
• Контролировать состояние уплотнителей двери и кожухов, чтобы минимизировать попадание пара на электронику.
• Периодически проверять разъемы и клеммы на предмет ослабления, следов нагрева и окисления; при необходимости очищать и подтягивать.
• Не допускать перекрытия вентиляционных отверстий, обеспечивать нормальную циркуляцию воздуха в зоне электроники.
• Соблюдать регламенты мойки: избегать направленного воздействия воды и агрессивной химии на управляющий модуль и его крышку.
• Во время сервисных работ соблюдать меры ESD-защиты, хранить плату в антистатической упаковке.

Особенности замены

Перед установкой убедитесь в совместимости по модели и серийному номеру печи. При монтаже PE1740A0 — Плата управления + крышка платы Unox XBC 405 важно корректно посадить разъемы без перекоса, сохранить штатные дистанционные стойки и прокладки, а также проверить целостность жгутов. После замены рекомендуется выполнить тест функций: включение, прогрев, работа вентиляторов, срабатывание датчиков и защит. Если конструкцией предусмотрены настройки или калибровки, их следует выполнить по сервисной инструкции.

Своевременное обслуживание, защита от влаги и стабильное питание существенно снижают вероятность отказов платы управления и продлевают срок службы печи. Использование оригинального комплекта «Плата управления + крышка» обеспечивает правильную посадку, защиту электроники и стабильность работы оборудования.
