Питание системы; тока; светло-серые Wago 750-613

Name: Питание системы; тока; светло-серые Wago 750-613
Brand: Wago
SKU: 750-613

Каталожный номер 750-613

Питание системы; тока; светло-серые Wago 750-613 - Питание системы; тока; светло-серые Wago 750-613

Розничная цена

172 $ с НДС

array(34) { ["id"]=> string(6) "171997" ["product_id"]=> string(6) "234611" ["id_1c"]=> NULL ["sku"]=> string(7) "750-613" ["sort"]=> string(1) "1" ["name"]=> string(7) "750-613" ["image_id"]=> NULL ["price"]=> float(16353) ["primary_price"]=> string(10) "172.131678" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(16353) ["unconverted_price"]=> float(172.13) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(16353) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 16 353 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Описание

Модуль электропитания внутренней системы увеличивает доступный ток внутренней шины 5 В DC на 2 А.

Если суммарное внутреннее потребление тока всех модулей превышает 2 А, необходимо установить дополнительный модуль электропитания.

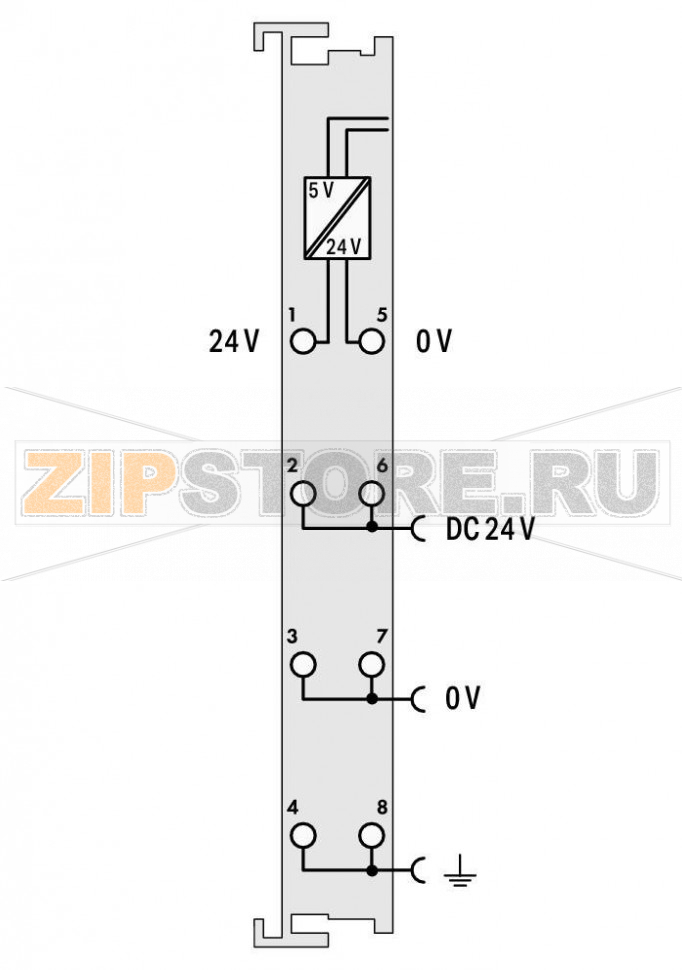

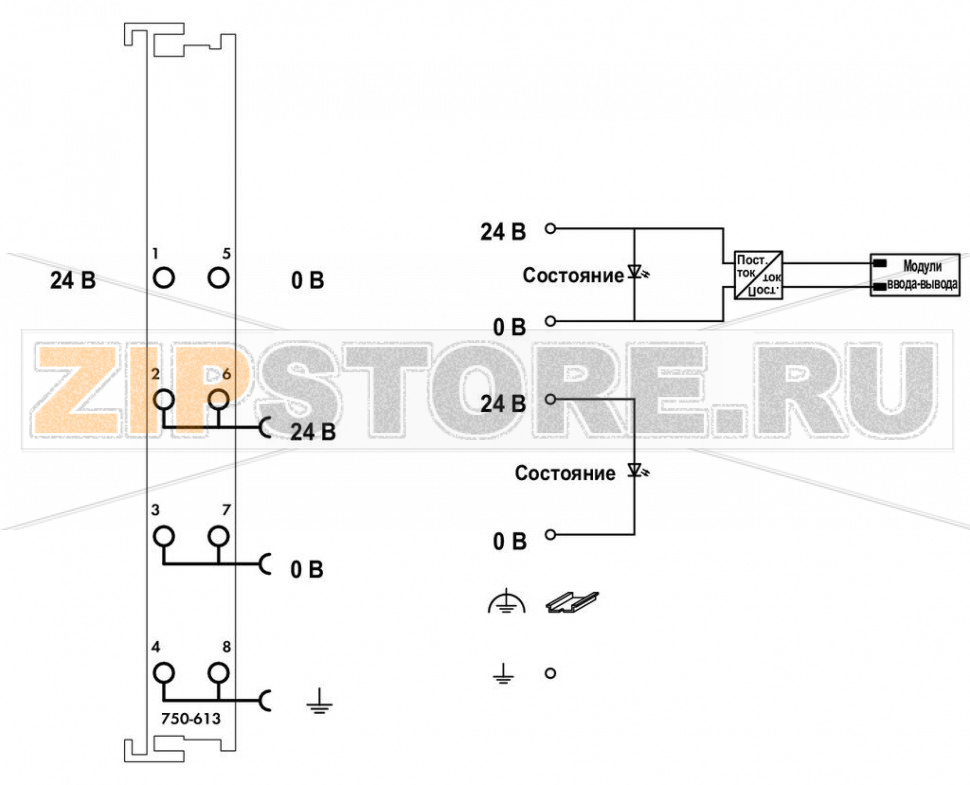

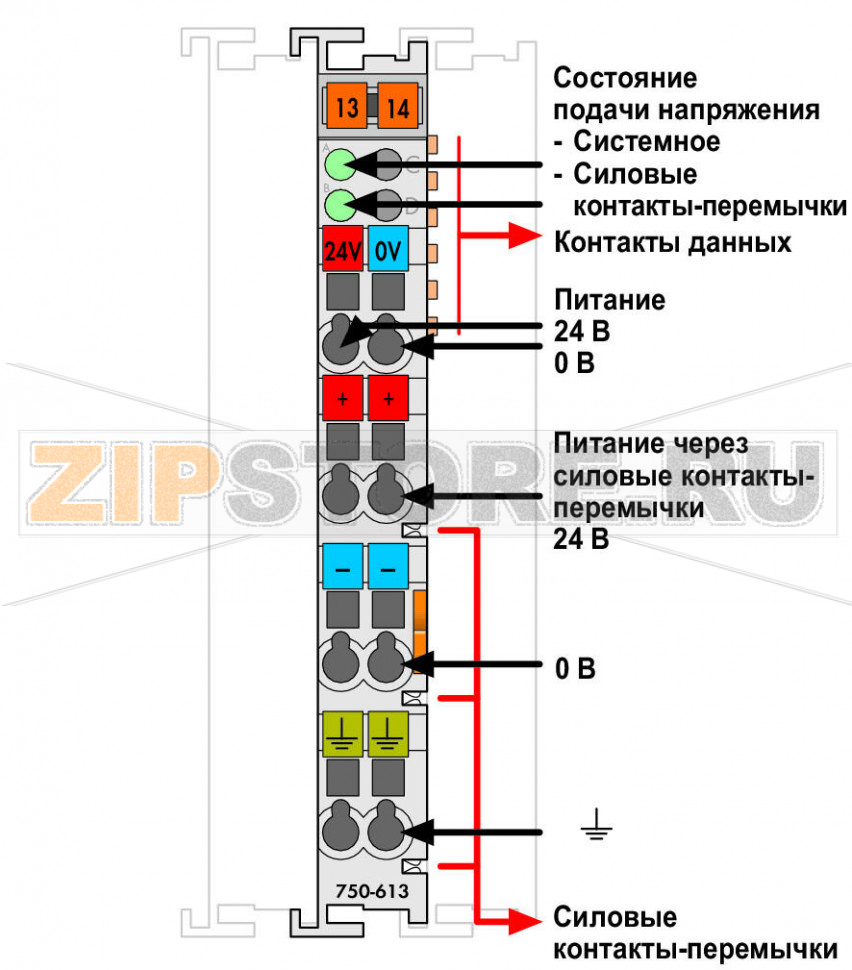

Модуль также подает питание полевого уровня на соседние модули через силовые контакты‑перемычки.

Технические данные

Тип сигнала	Напряжение
Напряжение сигнала	24 В DC
Входной ток, макс.	500 mA
Напряжение питания системы	24 В DC (-25 … +30%); по уровню проводки (подключение CAGE CLAMP®)
Суммарный ток для питания системы	2000 mA
Напряжение питания полевого уровня	24 В DC (-25 … +30%); через силовые контакты‑перемычки (подача через CAGE CLAMP®, передача через пружинный контакт)
Эффективность источника питания (тип.) при номинальной нагрузке (24 В)	90 %
Количество исходящих силовых контактов‑перемычек	3
Допустимый ток силовых контактов‑перемычек	10 A

Данные соединения

Технология подключения: полевое питание	6 x CAGE CLAMP®
Технология подключения: питание системы	2 x CAGE CLAMP®
Тип соединения (1)	Системное/полевое питание
Одножильные проводники	0,08 … 2,5 мм² / 28 … 14 AWG
Гибкие многожильные проводники	0,08 … 2,5 мм² / 28 … 14 AWG
Длина зачистки изоляции	8 … 9 мм / 0,31 … 0,35 inch

Геометрические данные

Ширина	12 мм / 0,472 inch
Высота	100 мм / 3,937 inch
Длина	69,8 мм / 2,748 inch
Размер от верхней кромки DIN-рейки 35 мм	62,6 мм / 2,465 inch

Механические данные

Тип монтажа

DIN-рейка 35 мм

Материалы

Цвет	светло‑серый
Материал корпуса	Поликарбонат, полиамид 6.6
Пожарная нагрузка	1,448 MJ
Вес	55 g
Маркировка соответствия	CE

Требования к окружающей среде

Температура окружающего воздуха (эксплуатация)	0 … 55 °C
Температура окружающего воздуха (хранение)	-40 … 85 °C
Степень защиты	IP20
Степень загрязнения	2 по IEC 61131-2
Рабочая высота	0 … 2000 м
Монтажное положение	горизонтально (стоя/лежа) или вертикально
Относительная влажность (без конденсации)	до 95 %
Виброустойчивость	4 g по IEC 60068-2-6
Ударопрочность	15 g по IEC 60068-2-27
ЭМС — помехоустойчивость	в соответствии с EN 61000-6-2, морские применения
ЭМС — излучение помех	в соответствии с EN 61000-6-4, морские применения
Устойчивость к загрязняющим веществам	по IEC 60068-2-42 и IEC 60068-2-43
Допустимая концентрация H2S при 75 % RH	10 ppm
Допустимая концентрация SO2 при 75 % RH	25 ppm

Коммерческие данные

Группа продукции	15 (Remote I/O)
Тип упаковки	BOX
Страна происхождения	Германия
GTIN	4045454393823
Код ТН ВЭД	85389091890

Модуль WAGO 750-613 предназначен для организации надежного питания внутренней шины ввода/вывода и развязки полевого питания в составе распределенных систем автоматизации. Устройство добавляет резерв тока на шинe 5 В постоянного тока, что позволяет подключать дополнительное количество модулей и стабильно поддерживать работу уже установленных. Полевое питание передается на соседние модули через силовые контакты‑перемычки, упрощая разводку и сокращая количество внешних клеммных соединений.

Область применения WAGO 750-613 — расширение мощности внутренних цепей в составе станций на DIN‑рейке, работающих в промышленной среде. Модуль используют при модернизации и наращивании каналов I/O, а также при необходимости сегментирования питания для повышения отказоустойчивости. Конструктив с зажимами CAGE CLAMP обеспечивает быстрый и виброустойчивый монтаж без обслуживания винтовых соединений.

Типичные причины отказов связаны с нарушениями условий эксплуатации: длительная перегрузка по току внутренней шины, превышение допустимого входного напряжения, короткие замыкания на полевом уровне, перегрев из‑за недостаточной вентиляции, а также воздействие агрессивных газов и конденсата. Редко встречаются проблемы, вызванные механическими повреждениями корпуса или пружинных контактов при неправильной установке или демонтаже.

Признаки неисправности модуля: периодическое “отваливание” или отсутствие связи с подключенными модулями ввода/вывода, ошибки диагностики со стороны контроллера или головного модуля, индикация аварии по питанию, некорректная работа полевого оборудования при неизменной нагрузке, локальный нагрев модуля выше нормы. Косвенными симптомами могут быть проседание напряжения на шине при штатной нагрузке и нестабильный запуск станции после включения.

Рекомендации по эксплуатации и уходу включают: соблюдение допустимых электрических и климатических условий; распределение нагрузки между несколькими модулями питания при наращивании станции; проверку качества затяжки и посадки проводников в клеммах CAGE CLAMP (без превышения сечения и длины зачистки); регулярный визуальный осмотр силовых перемычек и контактных площадок на предмет загрязнений и следов перегрева; очистку от пыли сухим воздухом; обеспечение тепловых зазоров для естественного охлаждения; недопущение конденсации и воздействия сероводорода/диоксида серы. При замене необходимо полностью снять напряжение, маркировать проводники и проверять соответствие полярности перед повторным пуском.

Соблюдение этих рекомендаций позволит поддерживать стабильную работу WAGO 750-613 в составе станции и предотвратить преждевременные отказы, особенно при эксплуатации в вибронагруженных или химически активных зонах.
