Плата силовая Unox XF 188

Name: Плата силовая Unox XF 188
Brand: Unox
SKU: PE1175B0

Каталожный номер PE1175B0

Плата силовая Unox XF 188 Плата мощности для конвекционной печи Unox XF 188Запчасть на деталировке под номером: 32

Плата силовая Unox XF 188 - Плата силовая Unox XF 188

Розничная цена

600 $ с НДС

array(34) { ["id"]=> string(5) "43411" ["product_id"]=> string(5) "64054" ["id_1c"]=> NULL ["sku"]=> string(8) "PE1175B0" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> string(1) "0" ["price"]=> float(57002) ["primary_price"]=> string(10) "600.003052" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(1) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> string(0) "" ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(3) { [1]=> float(0) [3]=> float(0) [4]=> float(1) } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(57002) ["unconverted_price"]=> float(600) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(57002) ["original_compare_price"]=> float(0) ["features"]=> array(14) { ["brend"]=> array(1) { [1654]=> string(4) "Unox" } ["zapchast_prednaznachena_dlya"]=> array(1) { [46677]=> string(35) "печи конвекционной" } ["tip_zapchasti"]=> array(3) { [43659]=> string(23) "Блок питания" [43660]=> string(31) "Источник питания" [149578]=> string(25) "Плата силовая" } ["foto_aktualnoe"]=> object(shopBooleanValue)#1157 (3) { ["value":"shopBooleanValue":private]=> int(1) ["feature_id":"shopBooleanValue":private]=> NULL ["sort":"shopBooleanValue":private]=> int(1) } ["podkhodit_dlya"]=> string(188) "Unox:
XF190, XF180, XF130, XF110, XF100, XFT195, XFT200, XFT197, XFT193, XFT190, XFT199, XFT180, XFT183, XFT185, XFT188, XFT130, XFT133, XFT135, XFT140, XFT110, XFT113, XFT115, XFT119" ["nazvanie_zapchasti_na_italyanskom_yazyke"]=> string(45) "Scheda potenza L.M. dynamic 230 V Unox XF 188" ["osobennosti"]=> string(57) "Подходит для прибора: Line miss dynamic" ["sovmestimy_katalozhnye_nomera"]=> string(111) "403849 - GEV
KPE004 - Unox
KPE1175B - Unox
PE1175B0 - Unox
PE1175B - Unox
5029046 - LF" ["originalnoe_nazvanie_proizvoditelya_zapchasti"]=> string(47) "5029046 Плата мощности XF188-XF195" ["weight"]=> object(shopDimensionValue)#1162 (10) { ["id":"shopDimensionValue":private]=> string(5) "13497" ["value":"shopDimensionValue":private]=> string(3) "560" ["unit":"shopDimensionValue":private]=> string(1) "g" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(4) "0.56" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "г" ["format":"shopDimensionValue":private]=> bool(false) } ["dlina1"]=> object(shopDimensionValue)#1160 (10) { ["id":"shopDimensionValue":private]=> string(3) "739" ["value":"shopDimensionValue":private]=> string(3) "200" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(3) "0.2" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["shirina1"]=> object(shopDimensionValue)#1159 (10) { ["id":"shopDimensionValue":private]=> string(5) "12808" ["value":"shopDimensionValue":private]=> string(2) "95" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(5) "0.095" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["vysota1"]=> object(shopDimensionValue)#1156 (10) { ["id":"shopDimensionValue":private]=> string(1) "8" ["value":"shopDimensionValue":private]=> string(2) "40" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(4) "0.04" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["ispolnenie"]=> array(1) { [152592]=> string(57) "С принадлежностями для монтажа" } } }

≈ 57 002 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Наличие на складах:

Москва: 0 шт.

Санкт-Петербург: 1 шт.

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Плата мощности для конвекционной печи Unox XF 188
Запчасть на деталировке под номером: 32

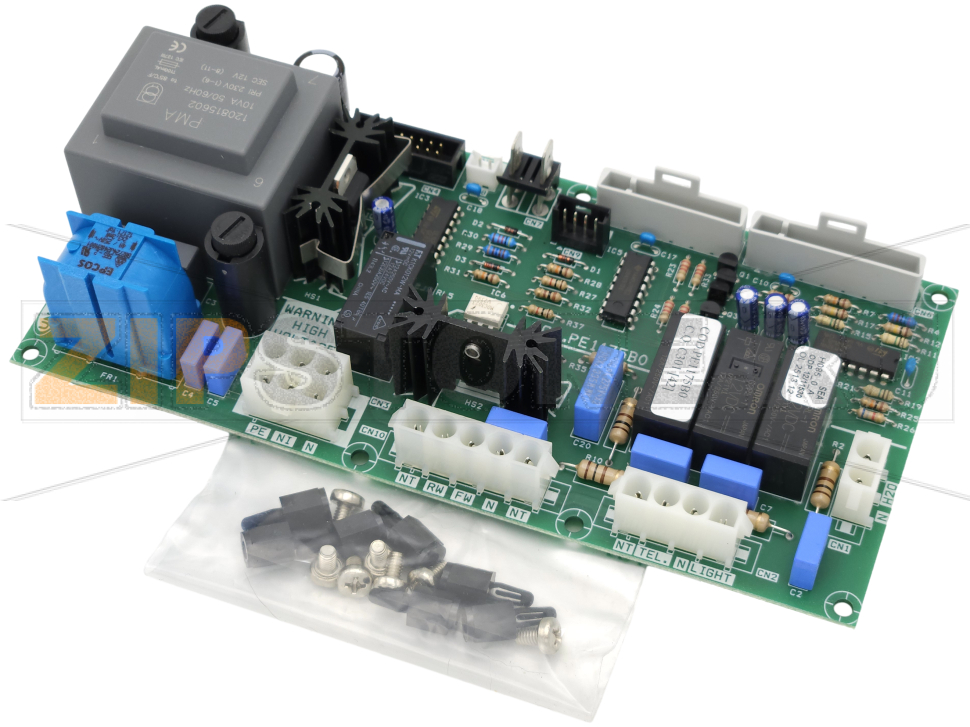

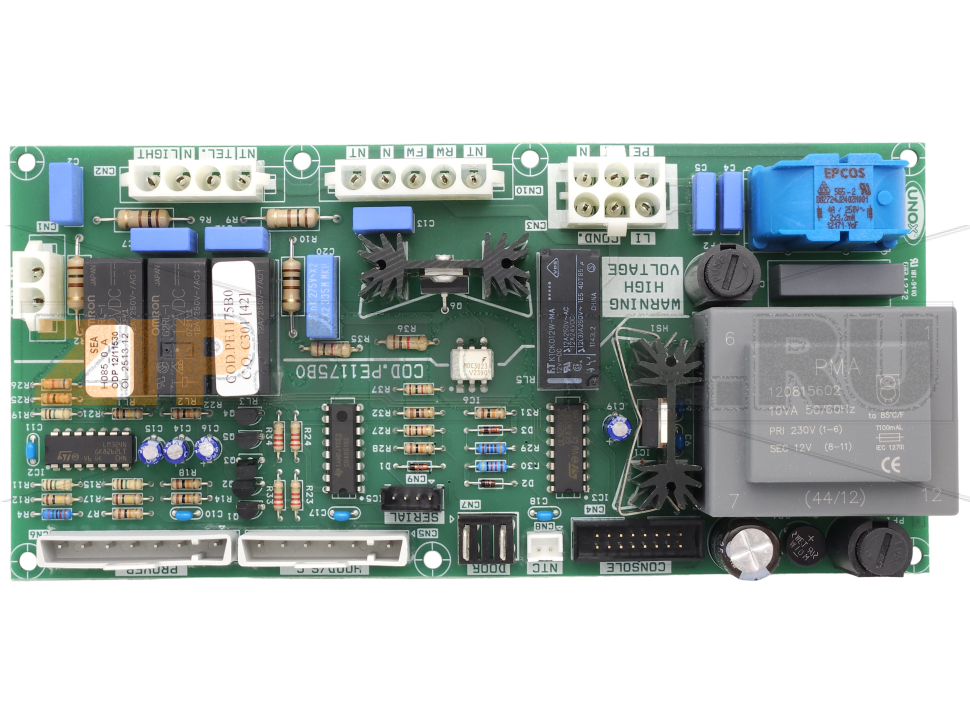

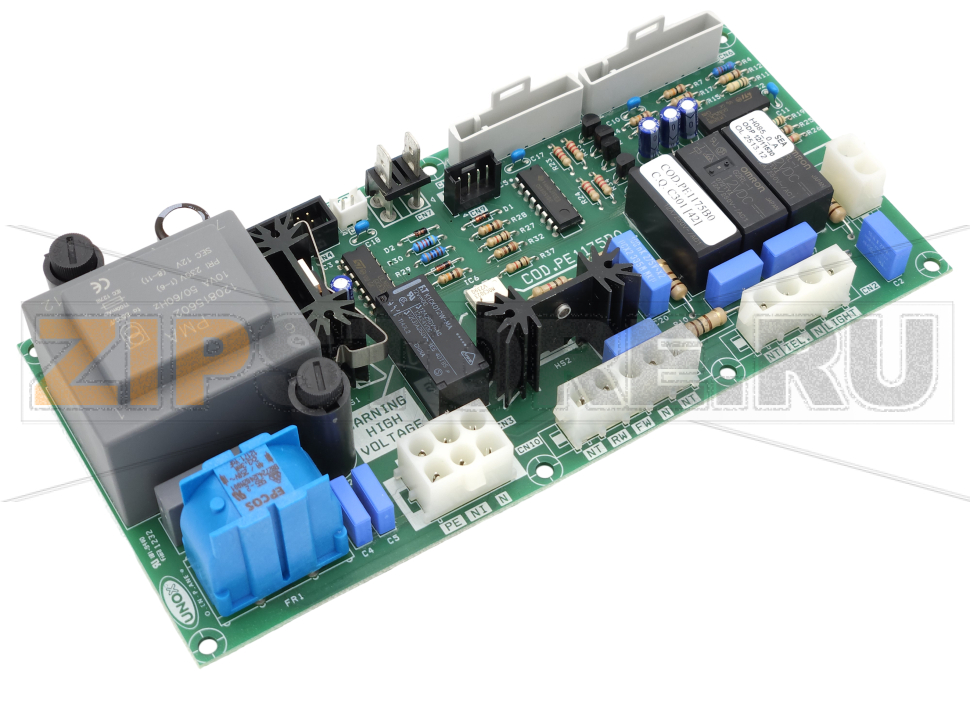

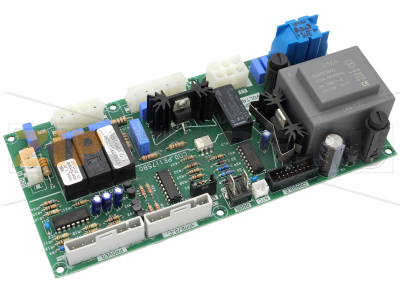

PE1175B0 — плата силовая (Scheda potenza L.M. dynamic 230 V) для конвекционных печей Unox серии Line Miss Dynamic, в том числе моделей XF 188 и совместимых XF188–XF195. Узел отвечает за распределение питания и управление силовыми цепями: ТЭНами, вентиляторами, защитами и индикацией. В поставку обычно входит комплект принадлежностей для монтажа. Плата известна также под артикулами 403849, KPE004, KPE1175B, PE1175B, 5029046.

Назначение и функции

Силовая плата Unox PE1175B0 принимает сетевое напряжение 230 В и через набор элементов (реле, симисторы, предохранители, клеммные колодки) подает его на исполнительные узлы. От корректной работы платы зависят нагрев, вращение вентиляторов, срабатывание защит и стабильность режимов. Правильная установка и подключение платы критичны для безопасности и ресурса печи.

Типичные причины поломок

Перепады и броски напряжения в сети, импульсные помехи без должной защиты (отсутствие стабилизации/УЗИП).
Перегрев из-за плохой вентиляции шкафа управления, накопления пыли и жира на радиаторах и элементах.
Попадание влаги и конденсата при мойке, утечки из парогенерации, коррозия дорожек и клемм.
Короткие замыкания во внешних нагрузках (ТЭН, вентилятор, проводка), приводящие к выходу из строя симисторов и реле.
Ослабление контактов и нагрев клемм, подгорание соединений, повышенное переходное сопротивление.
Естественный износ электромеханических реле, деградация конденсаторов, нарушения пайки (микротрещины).
Неправильный монтаж, перепутанные разъемы, отсутствие заземления.

Как понять, что плата вышла из строя

Печь не включается, отсутствует индикация, при этом сеть и предохранители исправны.
Выбивает автомат/УЗО при включении печи или при старте нагрева/вентилятора.
Нагрев нестабильный или отсутствует: ТЭНы не включаются, температура не набирается.
Вентиляторы не запускаются или работают рывками, появляются ошибки по циркуляции.
Случайные перезагрузки, самопроизвольные отключения, мерцание индикации.
Запах гари, видимые следы перегрева: потемневшие участки, трещины, вздувшиеся конденсаторы.
Диагностические светодиоды на плате не горят или сигнализируют аварийный режим.

Особенности установки

Устанавливайте PE1175B0 в соответствии со схемой производителя; не путайте разъемы датчиков и силовых цепей.
Соблюдайте антистатические меры, фиксируйте плату штатными крепежами из комплекта.
После монтажа выполните пробный запуск: проверьте включение вентиляторов, набор температуры, отсутствие перегрева клемм.
Перед заказом сверяйте артикул (PE1175B0, 403849, KPE004, KPE1175B, PE1175B, 5029046) и совместимость с вашей моделью Unox XF188–XF195 (Line Miss Dynamic).

Плата силовая Unox PE1175B0 — ключевой элемент для стабильной работы печей Line Miss Dynamic. Своевременная диагностика, корректная установка и соблюдение правил эксплуатации значительно продлевают срок службы устройства и снижают риск внеплановых простоев.

Характеристики

Производитель	Unox
Запчасть предназначена для	печи конвекционной
Тип запчасти	Блок питания Источник питания Плата силовая
Фото актуальное	Да
Подходит для	Unox: XF190, XF180, XF130, XF110, XF100, XFT195, XFT200, XFT197, XFT193, XFT190, XFT199, XFT180, XFT183, XFT185, XFT188, XFT130, XFT133, XFT135, XFT140, XFT110, XFT113, XFT115, XFT119
Название запчасти на итальянском языке (It)	Scheda potenza L.M. dynamic 230 V Unox XF 188
Особенности	Подходит для прибора: Line miss dynamic
Совместимые каталожные номера	403849 - GEV KPE004 - Unox KPE1175B - Unox PE1175B0 - Unox PE1175B - Unox 5029046 - LF
Оригинальное название производителя запчасти	5029046 Плата мощности XF188-XF195
Вес	560 г
Длина	200 мм
Ширина	95 мм
Высота	40 мм
Исполнение	С принадлежностями для монтажа

Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Плата силовая Unox XF 188.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Плата силовая Unox XF 188 на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
