Главная→ Запчасти и компоненты для ресторанного и технологического оборудования → Unox → XBC → XBC 905E → Плата силовая Unox XBC 905E

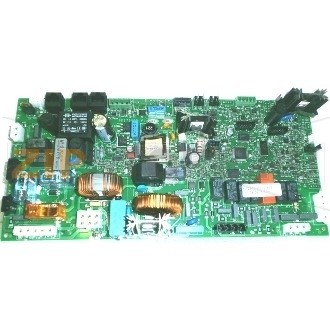

Плата силовая Unox XBC 905E

Каталожный номер KPE1725D
Розничная цена
765 $ с НДС
array(34) { ["id"]=> string(5) "43415" ["product_id"]=> string(5) "64058" ["id_1c"]=> NULL ["sku"]=> string(8) "KPE1725D" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(72678) ["primary_price"]=> string(10) "765.008628" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(3) { [1]=> float(0) [3]=> float(0) [4]=> float(0) } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(72678) ["unconverted_price"]=> float(765) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(72678) ["original_compare_price"]=> float(0) ["features"]=> array(11) { ["brend"]=> array(1) { [1654]=> string(4) "Unox" } ["zapchast_prednaznachena_dlya"]=> array(1) { [46755]=> string(31) "шкафа пекарского" } ["tip_zapchasti"]=> array(1) { [149578]=> string(25) "Плата силовая" } ["podkhodit_dlya"]=> string(684) "Unox:
XVC1004P, XVC104, XVC304, XVC504, XVC504P, XVC704, XVC704P, XVC1014G, XVC314G, XVC514G, XVC714G, XBC1004, XBC404, XBC604, XBC804, XBC1014G, XBC614G, XBC814G, XVC1005P, XVC105, XVC105P, XVC305, XVC305P, XVC505, XVC505P, XVC705, XVC705P, XVC905P, XVC1015G, XVC315G, XVC515G, XVC715G, XVC915G, XBC1005, XBC405, XBC605, XBC805, XBC905, XBC1015G, XBC615G, XBC815G, XBC915G, XVC4005EP, XVC055E, XVC205E, XVC105E, XVC105EP, XVC305E, XVC305EP, XVC505E, XVC505EP, XVC705E, XVC705EP, XVC905EP, XVC1005EP, XVC1205EP, XVC2005EP, XVC4015EG, XVC315EG, XVC715EG, XVC915EG, XBC1015EG, XBC615EG, XBC815EG, XBC915EG, XVC1015EG,XBC1005E, XBC405E, XBC605E, XBC805E, XBC905E, XVC1215EG, XVC2015EG" ["osobennosti"]=> string(705) "

Эта плата отличается от платы PE1725A размещением разъемов подключения

Важная информация по подбору плат с такой маркировкой:

Если модель не имеет букву Е на конце, пример XBC805, то это 5 серия у которой установлена плата PE1725A
Если модель XBC805Е и год выпуска 2012- 2014 (апрель), то установлена плата PE1725D
Если модель XBC805Е и год выпуска после апреля 2014, то установлена плата PE1725E

" ["sovmestimy_katalozhnye_nomera"]=> string(95) "PE1725D0 - Unox
KPE1725D - Unox
LF7109166 - GEV
S0096284 - GEV
7109166 - LF" ["originalnoe_nazvanie_proizvoditelya_zapchasti"]=> string(22) "Motherboard 310x145 mm" ["weight"]=> object(shopDimensionValue)#1186 (10) { ["id":"shopDimensionValue":private]=> string(5) "14694" ["value":"shopDimensionValue":private]=> string(3) "990" ["unit":"shopDimensionValue":private]=> string(1) "g" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(4) "0.99" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "г" ["format":"shopDimensionValue":private]=> bool(false) } ["dlina1"]=> object(shopDimensionValue)#1182 (10) { ["id":"shopDimensionValue":private]=> string(5) "12606" ["value":"shopDimensionValue":private]=> string(3) "310" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(4) "0.31" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["shirina1"]=> object(shopDimensionValue)#1183 (10) { ["id":"shopDimensionValue":private]=> string(5) "12155" ["value":"shopDimensionValue":private]=> string(3) "145" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(5) "0.145" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["strana"]=> string(12) "Италия" } }
≈ 72 678 ₽ с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Плата силовая Unox XBC 905E

KPE1725D — силовая плата для конвекционных печей UNOX, отвечающая за управление и коммутацию высоконагруженных цепей: ТЭНов, вентиляторов, парогенератора, освещения и вспомогательных узлов. Элементный состав платы включает силовые реле и/или триаки, цепи питания, развязки и защиты. Корректная работа этой платы напрямую влияет на стабильность нагрева, распределение воздуха и безопасность эксплуатации. Перед покупкой рекомендуется сверить код KPE1725D с сервисной документацией к конкретной модели печи UNOX и по серийному номеру оборудования.

Назначение и особенности

Плата KPE1725D принимает управляющие сигналы от основной электроники и выполняет их на уровне силовых цепей. На ней реализованы цепи питания низковольтной логики, коммутация нагревателей и вентиляторов, а также защитные элементы от перегрузок. В большинстве случаев плата имеет теплоотвод для силовых ключей и клеммные колодки для быстрого подключения жгутов.

Причины поломок

  • Перепады и броски напряжения в сети, отсутствие стабилизации и защиты от перенапряжения.
  • Попадание влаги или пара внутрь электрического отсека из-за некорректной мойки, нарушенной герметизации или забитых дренажей.
  • Перегрев из-за загрязненных фильтров, слабой вентиляции, износа охлаждающего вентилятора или отсутствия теплопасты под силовыми элементами.
  • Износ реле и триаков при длительной работе на предельных токах, слабые или подгоревшие контакты клемм.
  • Короткие замыкания в периферийных цепях (ТЭН, вентилятор, клапан), которые передают аварию на плату KPE1725D.
  • Некорректный монтаж, переполюсовка, повреждение дорожек при сервисных работах.

Как понять, что плата вышла из строя

  • Печь не включается, индикация отсутствует или срабатывает автомат/УЗО при подаче питания.
  • Есть индикация на панели, но не запускаются ТЭНы или вентиляторы, отсутствует нагрев.
  • Неравномерный нагрев, периодические провалы температуры, самопроизвольное отключение нагрузки.
  • Запах гари, следы копоти, подгоревшие дорожки или трещины на элементах KPE1725D.
  • Щелчки реле без реакции нагрузки, частые ошибки по температуре/двигателю при исправных датчиках.
  • Постоянно перегорающие предохранители, перегрев корпуса силовых ключей.

Что проверить перед заменой

  • Сеть питания: фактическое напряжение, фазность, заземление, состояние автомата и кабеля.
  • Периферию: сопротивление и изоляцию ТЭНов, вентиляторов, клапанов, отсутствие коротких замыканий на корпус.
  • Цепи управления: шлейфы и разъемы между платами, целостность жгутов и клемм.
  • Отсутствие влаги и конденсата в электроотсеке, состояние вентиляторов охлаждения.

Рекомендации по уходу и эксплуатации

  • Использовать сетевые защитные устройства: стабилизатор/AVR, ограничители перенапряжений, корректное заземление.
  • Периодически очищать воздушные каналы и фильтры, контролировать работу вентиляторов охлаждения.
  • Проводить визуальный осмотр платы KPE1725D: подтяжка клемм, проверка следов нагрева/окисления, состояние разъемов.
  • Соблюдать регламент мойки: не направлять струю воды на электрический отсек, ждать полного высыхания перед включением.
  • При замене соблюдать антистатические меры, отключать печь от сети, фиксировать порядок подключения жгутов.
  • Использовать оригинальные или рекомендованные производителем запчасти; при наличии теплоотвода обновлять теплопасту.

Примечания по установке

Монтаж KPE1725D выполняется квалифицированным персоналом с учетом схемы конкретной модели печи UNOX. После установки проверяют отсутствие утечек на корпус, корректность запуска вентиляторов и выход на заданную температуру без ошибок. При выявлении сопутствующих неисправностей (изношенные ТЭНы, обрыв термодатчиков, дефект проводки) их необходимо устранить, иначе новая плата может выйти из строя.

Правильный подбор и своевременная замена KPE1725D позволяет восстановить стабильную работу печи, исключить повторные отказы и снизить издержки простоя. Для подтверждения совместимости ориентируйтесь на код платы, серийный номер печи и сервисную документацию UNOX.

Характеристики

Производитель Unox
Запчасть предназначена для шкафа пекарского
Тип запчасти Плата силовая
Подходит для Unox:
XVC1004P, XVC104, XVC304, XVC504, XVC504P, XVC704, XVC704P, XVC1014G, XVC314G, XVC514G, XVC714G, XBC1004, XBC404, XBC604, XBC804, XBC1014G, XBC614G, XBC814G, XVC1005P, XVC105, XVC105P, XVC305, XVC305P, XVC505, XVC505P, XVC705, XVC705P, XVC905P, XVC1015G, XVC315G, XVC515G, XVC715G, XVC915G, XBC1005, XBC405, XBC605, XBC805, XBC905, XBC1015G, XBC615G, XBC815G, XBC915G, XVC4005EP, XVC055E, XVC205E, XVC105E, XVC105EP, XVC305E, XVC305EP, XVC505E, XVC505EP, XVC705E, XVC705EP, XVC905EP, XVC1005EP, XVC1205EP, XVC2005EP, XVC4015EG, XVC315EG, XVC715EG, XVC915EG, XBC1015EG, XBC615EG, XBC815EG, XBC915EG, XVC1015EG,XBC1005E, XBC405E, XBC605E, XBC805E, XBC905E, XVC1215EG, XVC2015EG
Особенности

Эта плата отличается от платы PE1725A размещением разъемов подключения

Важная информация по подбору плат с такой маркировкой:

Если модель не имеет букву Е на конце, пример XBC805, то это 5 серия у которой установлена плата PE1725A
Если модель XBC805Е и год выпуска 2012- 2014 (апрель), то установлена плата PE1725D
Если модель XBC805Е и год выпуска после апреля 2014, то установлена плата PE1725E

Совместимые каталожные номера PE1725D0 - Unox
KPE1725D - Unox
LF7109166 - GEV
S0096284 - GEV
7109166 - LF
Оригинальное название производителя запчасти Motherboard 310x145 mm
Вес 990 г
Длина 310 мм
Ширина 145 мм
Страна производства Италия
