Номиналы по IEC/EN 60664-1
| Номиналы согласно | IEC/EN 60947-7-1 |
| Номинальное напряжение (III / 3) | 1000 V |
| Номинальное импульсное напряжение (III / 3) | 8 kV |
| Номинальный ток | 125 A |
| Примечание (номиналы) | Категория перенапряжения III / Степень загрязнения 3 |
| Технология соединения | POWER CAGE CLAMP |
| Способ приведения в действие | С помощью инструмента |
| Материал подключаемых проводников | Медь |
| Однопроволочные (моножила) | 6 … 35 мм² / 10 … 2 AWG |
| Многопроволочные | 6 … 35 мм² / 10 … 2 AWG |
| Гибкие многопроволочные | 6 … 35 мм² / 10 … 2 AWG |
| Длина зачистки | 25 мм / 0.98 inch |
| Общее число точек соединения | 2 |
| Общее число потенциалов | 1 |
| Количество уровней | 1 |
| Тип проводки | С боковым подключением |

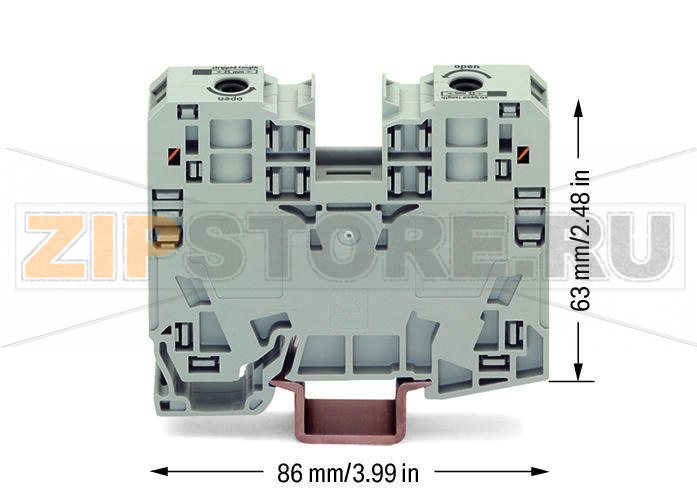

| Ширина | 16 мм / 0.63 inch |
| Высота от верхнего края DIN-рейки | 63 мм / 2.48 inch |
| Длина | 86 мм / 3.386 inch |
| Исполнение | Горизонтальное |
| Тип монтажа | DIN-рейка 35 мм |
| Маркировочный уровень | Боковая маркировка |
| Цвет | Серый |
| Изоляционный материал | Полиамид (PA66) |
| Пожарная нагрузка | 1,246 MJ |
| Вес | 79,3 г |
| Группа товара | 1 (Клеммы на DIN-рейку) |
| Тип упаковки | Коробка (BOX) |
| Страна происхождения | PL (Польша) |
| GTIN | 4045454507381 |
| Код ТН ВЭД | 85369010000 |

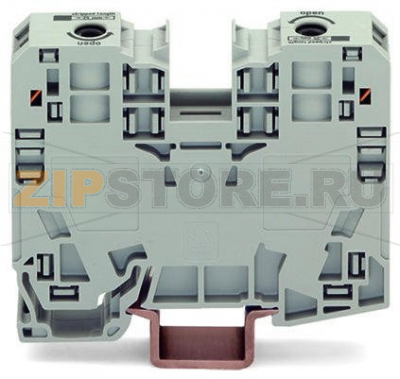

Двухпроводные проходные клеммы WAGO 285-135 с технологией POWER CAGE CLAMP предназначены для надежного подключения мощных медных проводников в распределительных шкафах и силовых цепях. Пружинный зажим обеспечивает стабильный контакт при вибрациях и термических циклах, а боковое подключение облегчает укладку жестких и гибких жил большого сечения. Монтаж выполняется на DIN-рейку 35×15; боковой уровень маркировки упрощает идентификацию цепей при плотной компоновке.
Решение ориентировано на сборку силовых распределительных шин, подключение приводов, ввод питания и секции с высокими токами. В отличие от винтовых клемм, POWER CAGE CLAMP снижает риск саморазвинчивания и потери контакта, что критично при переменных нагрузках. Обслуживание сводится к визуальному контролю и периодическим проверкам, так как повторная подтяжка не требуется.
Типичные причины поломок и отказов клемм WAGO 285-135 связаны с нарушением правил монтажа и эксплуатации: использование немедных проводников (например, алюминия), несоответствие сечения, недостаточная или избыточная длина зачистки, ввод поврежденной или «распушенной» жилы, загрязнение контактной зоны токопроводящей пылью, попадание влаги и агрессивных сред, длительная перегрузка по току и перегрев, механические удары при обслуживании, а также установка на неподходящую рейку или слабо закрепленную DIN-рейку, что вызывает микроперемещения.
Понять, что клемма вышла из строя или теряет работоспособность, помогают характерные признаки: локальный нагрев (ощущается рукой или фиксируется тепловизором), изменение цвета корпуса, потемнение или следы оплавления, запах перегрева, появление копоти или следов искрообразования, увеличенное падение напряжения на соединении, люфт проводника в гнезде, невозможность открыть зажим инструментом, трещины на корпусе или посадочных местах, следы коррозии на контактных поверхностях. Любой из этих симптомов — повод немедленно обесточить участок и провести замену.
Рекомендации по уходу и эксплуатации включают: соблюдение допустимого сечения и применение только медных жил; аккуратную зачистку на 25 мм с контролем отсутствия заусенцев; ввод целой, неразлохмаченной жилы; применение подходящего инструмента для приведения зажима в действие; регулярный визуальный осмотр и выборочные термографические проверки под нагрузкой; поддержание чистоты шкафа и защиты от конденсата; надежное крепление DIN-рейки и установка торцевых упоров; отказ от повторных циклов отключения/включения без необходимости; документирование операций обслуживания. При обнаружении повреждений корпусных элементов или ослабления фиксации проводника клемма подлежит замене.
Использование WAGO 285-135 в составе силовых щитов и машинных установок повышает предсказуемость контактных соединений и снижает эксплуатационные риски, при этом требуя лишь базовой профилактики и соблюдения простых правил монтажа для долговременной работы узла.
