Пульт управления УКН-1 для кассовых боксов Rasec

Описание товара

Пульт управления транспортерными лентами с одномоторной версией Rasec. Блок панели управления представляет собой корпус с крепежными отверстиями, в котором установлены панель управления и кнопка экстренной остановки (E-stop). Устройство совместимо с системами Rasec для управления транспортерными лентами, обеспечивая быструю остановку в случае чрезвычайных ситуаций.

Технические характеристики

• Материал корпуса: Ударопрочный пластик (обычно ABS или аналогичный).
• Кнопка экстренной остановки: Красная, грибовидная.
• Панель управления: Пленочная клавиатура с кнопками и LED-индикацией.
• Питание: Стандартное подключение к сети (обычно 24V DC или 220V AC, в зависимости от модели).

Устройство и работа

Пульт состоит из двух основных компонентов:

• Панель управления: Пленочная клавиатура с индикацией (LED-подсветка или дисплей). Она позволяет оператору запускать/останавливать транспортер,  и мониторить статус системы.
• Кнопка экстренной остановки: Предназначена для немедленного отключения питания УКН в случае опасности.
  • Отключение: Нажмите на кнопку — она фиксируется в нажатом положении, разрывая цепь питания.
  • Сброс: Поверните кнопку по часовой стрелке — она должна вытянуться в исходное положение, восстанавливая питание.

Работа пульта основана на простом электромеханическом принципе: кнопка E-stop действует как аварийный выключатель, соответствующий стандартам безопасности. Панель подключается через шлейф и клеммы, обеспечивая связь с мотором транспортера.

Как понять, что запчасть вышла из строя и требуется замена?

Определить неисправность пульта УКН-1 можно по нескольким признакам. Вот ключевые симптомы:

Признаки неисправности кнопки экстренной остановки:

• Кнопка не фиксируется: При нажатии она не остается в утопленном положении или сразу выскакивает обратно. Это указывает на износ механизма фиксации (пружины или контактов). По данным Schneider Electric, такие кнопки должны выдерживать до 100 000 циклов, но в агрессивной среде (пыль, влага в магазинах) срок сокращается.
• Не отключает питание: Нажатие не приводит к остановке транспортера. Причина — окисление контактов или обрыв в цепи (проверьте клеммы 1, 2, L, N на изображении). Тестируйте мультиметром: в нажатом состоянии цепь должна быть разомкнута.
• Проблемы со сбросом: Кнопка не возвращается в исходное положение при повороте по часовой стрелке, или требуется чрезмерное усилие. Это может быть вызвано загрязнением или механическим повреждением.

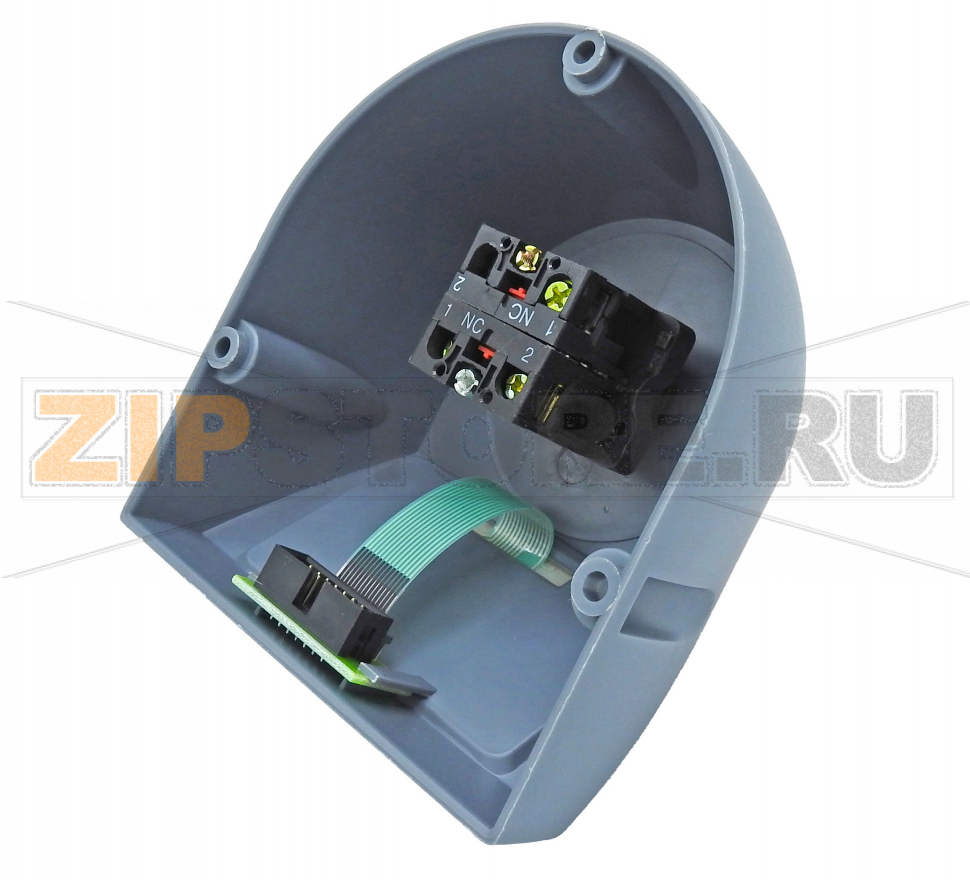

• Физические дефекты: Трещины на корпусе, выцветание цвета (красный должен быть ярким для видимости), коррозия контактов или разрыв шлейфа (видно на внутреннем фото).

Признаки неисправности панели управления:

• Клавиатура не реагирует: Кнопки (ON, OFF и т.д.) не срабатывают, индикация не зажигается. По отзывам на форумах, пленочная клавиатура часто выходит из строя из-за влаги или частого нажатия.
• Ошибки индикации: LED не горят. Это может быть связано с перегоранием элементов или проблемами в плате.
• Общие сбои: Пульт не подает сигналы на транспортер, или система не запускается. Проверьте подключение шлейфа — если он поврежден, замена обязательна.

Дополнительная информация из интернета:

• Согласно стандартам безопасности (ГОСТ Р 51321.1-2007 и IEC 60947-5-5), emergency stop кнопки должны проходить регулярные тесты (ежемесячно: нажатие и сброс). Если кнопка не проходит тест, ее нужно заменить немедленно, чтобы избежать аварий.
• По отзывам отмечают, что неисправности часто возникают после 2-3 лет эксплуатации в условиях высокой влажности (кассовые зоны с напитками).
• Эксперты рекомендуют визуальный осмотр: ищите следы износа, такие как потертости на кнопке или пыль внутри корпуса. Для диагностики используйте тестер цепи — если сопротивление контактов >1 Ом в разомкнутом состоянии, замена нужна.
• Если пульт не работает, это может привести к простою конвейера, что в retail стоит до 10 000 руб./час (данные из отчета McKinsey по автоматизации магазинов).

Рекомендации по замене:

1. Отключите питание системы.
2. Снимите старый пульт (используйте крепежные отверстия).
3. Подключите новый: Соедините клеммы и шлейф.
4. Протестируйте: Нажмите E-stop — транспортер должен остановиться; сбросьте — система возобновит работу.
5. Если вы не уверены, обратитесь к специалисту — неправильная замена может нарушить безопасность.
