Relay module; Nominal input voltage: 24 VDC; 2 changeover contacts; Limiting continuous current: 8 A; Red status indicator; Module width: 15 mm; 2,50 mm; gray Wago 788-312

Name: Relay module; Nominal input voltage: 24 VDC; 2 changeover contacts; Limiting continuous current: 8 A; Red status indicator; Module width: 15 mm; 2,50 mm; gray Wago 788-312
Brand: Wago
SKU: 788-312

Каталожный номер 788-312

Relay module; Nominal input voltage: 24 VDC; 2 changeover contacts; Limiting continuous current: 8 A; Red status indicator; Module width: 15 mm; 2,50 mm; gray Wago 788-312

Розничная цена

8 $ с НДС

array(34) { ["id"]=> string(6) "170414" ["product_id"]=> string(6) "233029" ["id_1c"]=> NULL ["sku"]=> string(7) "788-312" ["sort"]=> string(1) "1" ["name"]=> string(7) "788-312" ["image_id"]=> NULL ["price"]=> float(795) ["primary_price"]=> string(7) "8.36817" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(795) ["unconverted_price"]=> float(8.36) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(795) ["original_compare_price"]=> float(0) ["features"]=> array(6) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } ["dlina1"]=> object(shopDimensionValue)#1159 (10) { ["id":"shopDimensionValue":private]=> string(4) "5514" ["value":"shopDimensionValue":private]=> string(2) "86" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(5) "0.086" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["shirina1"]=> object(shopDimensionValue)#1152 (10) { ["id":"shopDimensionValue":private]=> string(4) "1687" ["value":"shopDimensionValue":private]=> string(2) "15" ["unit":"shopDimensionValue":private]=> string(1) "m" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(2) "15" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "м" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 795 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Примечание: Индуктивные нагрузки необходимо снабжать соответствующей защитной цепью (диод, RC‑цепь и т. п.) для защиты катушек и контактов реле.

Технические данные

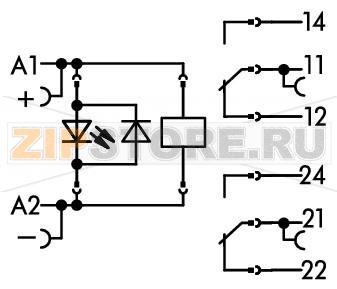

Схема управления

Номинальное входное напряжение UN	DC 24 V
Диапазон входного напряжения	±10 %
Номинальный входной ток при UN	19 mA

Цепь нагрузки

Количество переключающих контактов	2
Материал контактов (реле)	AgNi 90/10
Предельный длительный ток	8 A
Макс. ток включения (резистивная нагрузка)	AC 15 A / 4 s
Макс. коммутируемое напряжение	AC 250 V

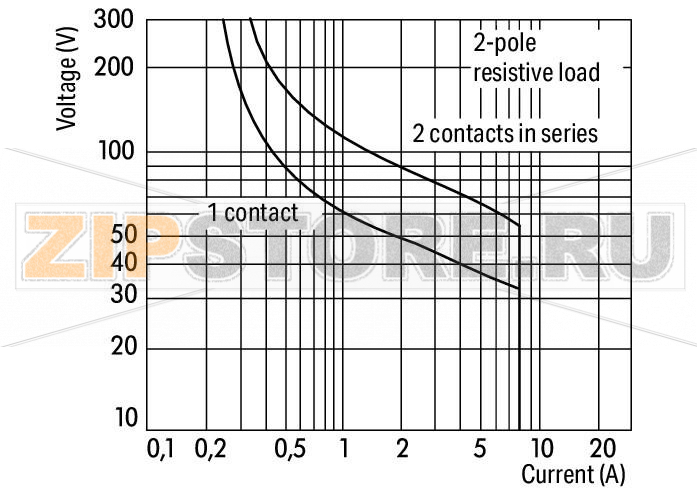

Макс. коммутируемая мощность (резистивная нагрузка)	AC 2000 VA; DC — см. график предельной нагрузки
Коммутационная способность	AC-15: 3 A / AC 250 V; DC-13: 2 A / DC 24 V
Рекомендуемая минимальная нагрузка	12 V / 10 mA
Время срабатывания (тип.)	8 ms
Время возврата	13 ms
Время дребезга (тип.)	10 ms
Электрический ресурс (Н.О.; резистивная нагрузка; 23 °C)	10 × 10³ циклов
Механический ресурс (Н.О.; резистивная нагрузка; 23 °C)	30 × 10⁶ циклов
Макс. частота коммутации с нагрузкой/без нагрузки	6 мин⁻¹ / 1200 мин⁻¹

Индикация

Индикация состояния

красный светодиод

Защита и безопасность

Номинальное напряжение	250 V
Номинальное импульсное напряжение	4 kV
Степень загрязнения	3
Электрическая прочность, цепь управления/нагрузки (AC, 1 мин)	5 kVrms
Электрическая прочность, разомкнутые контакты (AC, 1 мин)	1 kVrms
Электрическая прочность, цепь нагрузки/цепь нагрузки (AC, 1 мин)	2,5 kVrms
Степень защиты	IP20

Данные соединения

Технология соединения	Push-in CAGE CLAMP®
Сечение одножильных проводников	0,34 … 2,5 mm² / 22 … 14 AWG
Сечение тонких многожильных проводников	0,34 … 2,5 mm² / 22 … 14 AWG
Длина зачистки	9 … 10 mm / 0.35 … 0.39 inch

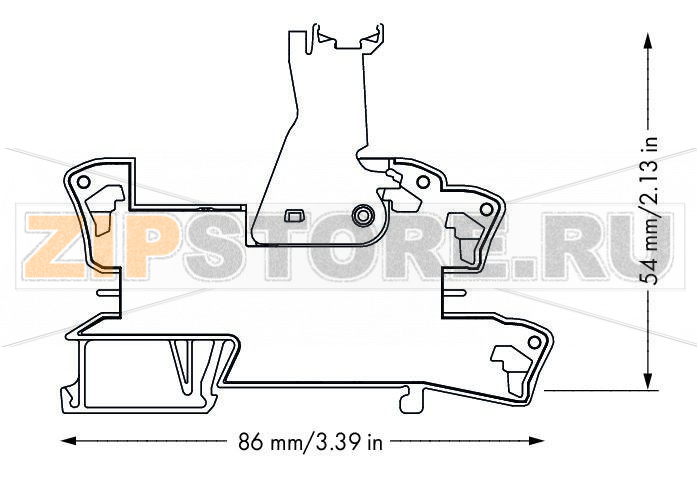

Геометрические данные

Ширина	15 mm / 0.591 inch
Высота над верхней кромкой DIN-рейки	54 mm / 2.126 inch
Длина	86 mm / 3.386 inch

Механические данные

Тип монтажа

DIN-рейка 35 мм

Материалы

Цвет	серый
Пожарная нагрузка	1,345 MJ
Масса	45,5 g

Требования к окружающей среде

Температура окружающего воздуха (эксплуатация) при UN	-40 … +70 °C
Температура хранения	-40 … +70 °C
Температура обработки	-25 … +50 °C

Стандарты и спецификации

Стандарты

EN 61010-2-201; EN 61810-1; EN 61373; UL 508

Базовое реле

WAGO элементарное реле

788-156

Коммерческие данные

Группа продукции	6 (Interface Electronics)
Тип упаковки	BOX
Страна происхождения	CN
GTIN	4055143184137
Код ТН ВЭД	85364900990

Примечание: Для защиты катушек и контактной группы при коммутации индуктивных нагрузок используйте демпфирующие цепи (диод/варистор/RC‑цепь), соответствующие типу нагрузки.

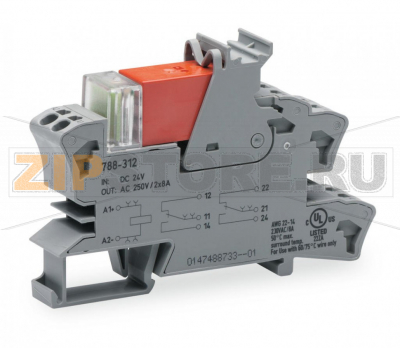

Модуль реле WAGO 788-312 предназначен для гальванической развязки и коммутации цепей управления и силовых потребителей в составе шкафов автоматики. Компактный корпус для монтажа на 35‑мм DIN‑рейку экономит место в ряду клемм, а встроенная светодиодная индикация облегчает диагностику состояний. Подпружиненные клеммы Push‑in CAGE CLAMP ускоряют подключение проводников без использования наконечников и обеспечивают стабильный контакт при вибрациях.

Область применения включает управление катушками контакторов и пускателей, электромагнитными клапанами, исполнительными механизмами, сигнальными лампами и другими нагрузками в системах машиностроения, вентиляции, водоподготовки, а также в инфраструктурных объектах. Сменное базовое реле WAGO 788‑156 упрощает обслуживание: при выработке ресурса достаточно заменить вставку, не демонтируя основание и проводники.

Типичные причины поломок: длительная перегрузка по току, несоблюдение категорирования нагрузки (например, частые пуски индуктивов без демпфера), перенапряжения в сети, загрязнение и подгорание контактной группы из‑за искрообразования, превышение допустимой температуры в шкафу, слишком высокая частота коммутаций, механические воздействия выше норм, а также подключение слишком малых токов без согласования, приводящее к пленкообразованию на контактах.

Как понять, что модуль вышел из строя: отсутствует щелчок и срабатывание при наличии управляющего сигнала; индикатор состояния не загорается либо горит, но нагрузка не переключается; наблюдается залипание контактов (постоянное состояние без команды), сильный нагрев корпуса, обесцвечивание или запах перегрева; нестабильная работа с периодическими пропусками срабатываний; повышенное падение напряжения на коммутируемой линии из‑за роста переходного сопротивления контактов. Для проверки измерьте сопротивление катушки, наличие управляющего напряжения на входе, а также непрерывность и сопротивление контактных групп под нагрузкой.

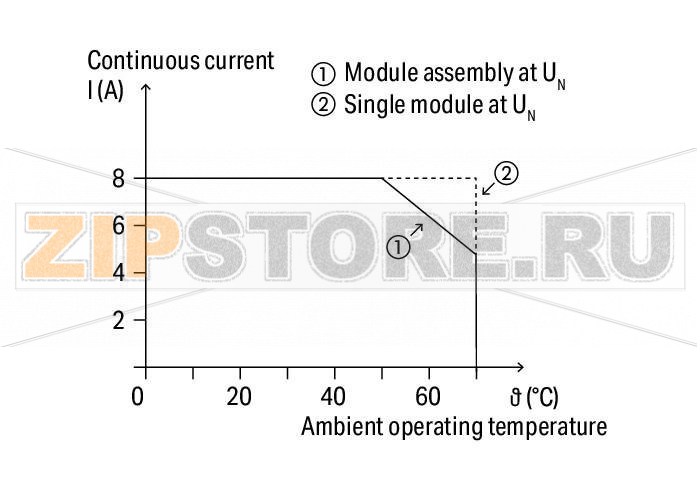

Рекомендации по уходу и эксплуатации: обеспечьте корректную защиту индуктивных нагрузок (диод, варистор, RC‑цепь) вблизи потребителя; соблюдайте монтаж в климатических пределах, предусмотрите вентиляцию шкафа; периодически контролируйте затяжку/посадку жил в клеммах и отсутствие ослабления проводов; не превышайте допустимую частоту коммутаций и токовую нагрузку, учитывая дерейтинг по температуре; избегайте коммутации ниже рекомендованной минимальной нагрузки — при необходимости применяйте согласующие элементы или версию контактов, рассчитанную на малые токи; поддерживайте чистоту внутри шкафа, исключая пыль и конденсат; храните запасную вставку реле WAGO 788‑156 для быстрой замены в случае выработки ресурса.

Применение перечисленных мер повысит надежность узла и продлит срок службы WAGO 788‑312 в составе вашего оборудования.
