Реле силовое миниатюрное электромеханическое Omron MY2IN-D2 12VDC (S)

Каталожный номер MY2IN-D2 12VDC (S)
Розничная цена
8 EUR с НДС ≈ 765 ₽ с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

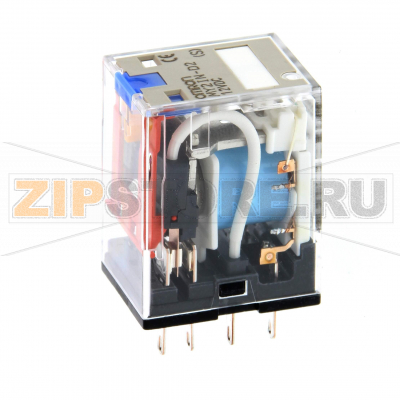

Omron MY2IN-D2 12VDC (S) — миниатюрное электромеханическое силовое реле для универсальных задач в системах автоматизации, щитовом оборудовании, машиностроении и управлении нагрузками. Прозрачный корпус упрощает контроль состояния механизмов, а наличие механического индикатора, светодиода и блокируемой тестовой кнопки делает обслуживание и диагностику быстрыми и безопасными. Встроенный диод защищает цепь управления от обратных переходных процессов при отключении катушки, что помогает продлить срок службы смежной электроники. Конструкция рассчитана на установку в стандартные колодки, поэтому замена реле не требует длительного простоя и специального инструмента.

Форма контактов DPDT позволяет коммутировать две независимые цепи и реализовывать различные схемы переключения, в том числе с изменением направления, логическим разделением и межблочной блокировкой. Прозрачный корпус и механический индикатор наглядно показывают состояние: сработало реле или находится в исходном положении. Светодиодный индикатор облегчает контроль наличия сигнала на катушке, а тестовая кнопка с фиксацией полезна для проверки схемы без подачи управляющего сигнала.

Типичные области применения

Силовые и сигнальные цепи в шкафах управления, HVAC, насосные станции, освещение, упаковочное и подъемно-транспортное оборудование, распределительные системы, релейные модули ПЛК. Подходит для коммутации как резистивных, так и индуктивных нагрузок при соблюдении рекомендуемых мер защиты.

Причины поломок

  • Превышение допустимой коммутируемой нагрузки и частые коммутации индуктивных нагрузок без демпфирующих цепей — приводит к подгоранию, свариванию или ускоренному износу контактов.
  • Неправильное питание катушки (несоответствие напряжения/полярности, длительное перенапряжение) — перегрев и межвитковые замыкания.
  • Отсутствие или некорректный монтаж колодки/клемм — нагрев, вибрационные отказы, выпадение реле.
  • Агрессивная среда, пыль, повышенная влажность — загрязнение, окисление контактной группы, ухудшение изоляции.
  • Сильные вибрации и механические удары — нарушение механики якоря и пружин.
  • Ошибки подключения при наличии встроенного диода — переполюсовка катушки вызывает ток через диод и его отказ.

Как понять, что реле вышло из строя

  • При подаче сигнала на катушку светодиод не загорается, щелчка нет, механический индикатор не меняет положение.
  • Реле щелкает, но контакты не переключают цепь или наблюдается высокий переходный сопротивление (нагрев, просадки напряжения).
  • Залипание или сваривание контактов — нагрузка не отключается/не включается.
  • Нестабильная работа: дребезг, самопроизвольные переключения при вибрации.
  • Перегрев корпуса, запах гари, потемнение пластика.
  • Измерение сопротивления катушки показывает обрыв или подозрительно низкое значение (повреждение).

Рекомендации по уходу и эксплуатации

  • Используйте совместимую колодку и обеспечьте надежную фиксацию. Периодически подтягивайте клеммы.
  • Соблюдайте полярность катушки из‑за встроенного диода. Для индуктивных нагрузок применяйте RC-цепочки, варисторы или диоды на стороне нагрузки.
  • Не превышайте допустимые параметры нагрузки и цикл коммутаций; учитывайте характер нагрузки (индуктивная/емкостная).
  • Проводите плановую проверку: визуальный осмотр через прозрачный корпус, тестирование кнопкой (с фиксацией только на время обслуживания), контроль нагрева.
  • Содержите реле и колодку в чистоте, избегайте попадания пыли, влаги и агрессивных веществ; не мойте растворителями.
  • Соблюдайте рекомендованные условия окружающей среды и хранения. Держите резервные реле для быстрой замены.

Реле Omron MY2IN-D2 12VDC (S) — удобное решение для быстрого монтажа, контроля и надежной коммутации в промышленных и бытовых системах управления, где важны наглядная диагностика и простая сервисная замена.

Реле серии MY-S, форма контактов DPDT, со светодиодным индикатором и блокируемой тестовой кнопкой, со встроенным диодом, напряжение питания 12 V DC

Технические характеристики

Прозрачный корпус
С механическим индикатором
Способ монтажаУстановка в колодку (plug-in)
НазначениеОбщего назначения
Количество полюсов2
Номинальный ток10 A
Напряжение катушки12 V
Тип питанияDC
Материал контактовСеребро (Ag)
Схема контактовDPDT
ОсобенностиСветодиодный индикатор, тестовая кнопка
Тип выводовВставные (plug-in)

Характеристики

Производитель Omron
Тип запчасти Реле
