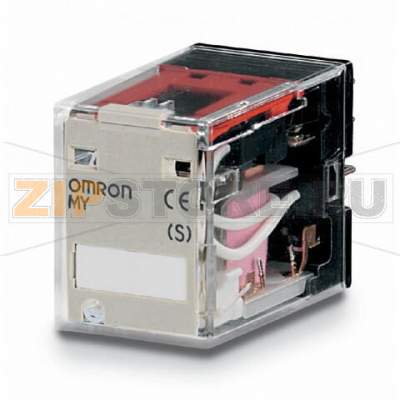

Реле силовое миниатюрное электромеханическое Omron MY4N-CR 110/120VAC (S)

Каталожный номер MY4N-CR 110/120VAC (S)
Розничная цена
9 EUR с НДС ≈ 889 ₽ с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Omron MY4N-CR 110/120VAC (S) — компактное электромеханическое реле общего назначения для построения надежных цепей управления и сигнализации. Прозрачный корпус облегчает визуальный контроль, механический индикатор показывает состояние срабатывания, а встроенная CR-цепочка снижает помехи и переходные процессы от катушки при переключении. Светодиодный индикатор информирует о подаче напряжения на катушку, что упрощает диагностику на щите. Реле устанавливается на штекерные колодки и подходит для широкого круга задач в промышленной автоматике, машиностроении, HVAC, насосных станциях и бытовых системах управления.

В зоне коммутации Omron MY4N-CR 110/120VAC (S) рассчитано на длительную эксплуатацию в повторно-кратковременном режиме. Комбинация серебряного сплава с золотым покрытием на контактах помогает снизить переходное сопротивление и минимизировать подгорание при частых переключениях малых и средних нагрузок. Встроенная CR-цепочка ориентирована на катушку переменного тока и уменьшает наводки в соседних цепях управления — это полезно в шкафах, где установлено много чувствительной электроники. Реле серии MY-S с формой контактов 4PDT совместимо с типовыми штекерными колодками, что ускоряет замену и обслуживание без пайки.

Типовые области применения

  • Логика включения насосов, вентиляторов, компрессоров и нагревателей.
  • Гальваническая развязка между маломощными управляющими сигналами и силовой частью.
  • Индикация и блокировки в шкафах управления и распределительных щитах.
  • Коммутация индуктивных и резистивных нагрузок в системах автоматики зданий.

Причины поломок

  • Перегрузка и неверный выбор категории нагрузки (индуктивная нагрузка без внешнего демпфирования вызывает эрозию и подгорание контактов).
  • Повышенное или пониженное напряжение на катушке: перегрев и межвитковое замыкание при перенапряжении, дребезг и неполное притяжение якоря при недонапряжении.
  • Чрезмерная частота переключений, механический износ подвижной системы, вибрация и удары.
  • Коррозия и загрязнения: пыль, масла, конденсат, агрессивные газы повышают переходное сопротивление и ускоряют износ.
  • Некачественный контакт в колодке: ослабленные клеммы вызывают локальный нагрев и обгорание выводов.
  • Нарушение теплоотвода и работа при превышении допустимой температуры окружающей среды.

Как понять, что реле вышло из строя

  • При подаче питания на катушку нет характерного щелчка, светодиод не загорается, механический индикатор не меняет положение.
  • Срабатывание есть, но выходные цепи не переключаются или имеют нестабильный контакт (нагрев, шум, мерцание нагрузки).
  • Слышен частый дребезг, наблюдается самопроизвольное размыкание/замыкание при неизменном входном сигнале.
  • Визуальные признаки: потемнение корпуса в зоне выводов, запах перегрева.
  • Измерениями: сопротивление катушки стремится к бесконечности (обрыв) или слишком мало (межвитковое), повышенное переходное сопротивление контактов.

Рекомендации по уходу и эксплуатации

  • Соблюдайте номинал и тип питания катушки: для Omron MY4N-CR 110/120VAC (S) используйте переменное напряжение соответствующего уровня.
  • Для индуктивных нагрузок применяйте внешние средства подавления дуги на стороне контактов (RC-цепочки для AC, варисторы), встроенная CR-цепочка действует на катушку и не заменяет защиту контактов.
  • Следите за чистотой шкафа: исключайте пыль, конденсат и агрессивные пары. Обеспечьте вентиляцию и тепловые зазоры.
  • Контролируйте затяжку клемм в колодке, периодически осматривайте состояние выводов и контактных пружин.
  • Избегайте ударов и длительной вибрации; при необходимости используйте виброзащиту и фиксирующие клипсы колодки.
  • Планируйте профилактическую замену при достижении ресурса по числу циклов, особенно в узлах с высокой частотой коммутаций.
  • Не применяйте агрессивные растворители для очистки корпуса; используйте сухую салфетку или продувку.

Реле MY-S с формой контактов 4PDT и встроенной CR-цепочкой является функциональным эквивалентом рассматриваемого решения в составе серии, удобным для стандартного монтажа на штекерные колодки, с наглядной индикацией состояния и сниженным уровнем помех в цепях управления.

Технические характеристики

Прозрачный корпус
С механическим индикатором
Способ монтажаНа штекерной колодке
НазначениеОбщего назначения
Количество полюсов4
Номинальный ток через контакты5 A
Напряжение катушки110 В
Тип напряженияПеременное
Материал контактовСплав Ag с золотым напылением
Схема контактов4PDT
ОсобенностиCR-цепочка, светодиод
Тип выводовШтекерные, под пайку

Характеристики

Производитель Omron
Тип запчасти Реле



Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Реле силовое миниатюрное электромеханическое Omron MY4N-CR 110/120VAC (S).

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Реле силовое миниатюрное электромеханическое Omron MY4N-CR 110/120VAC (S) на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
