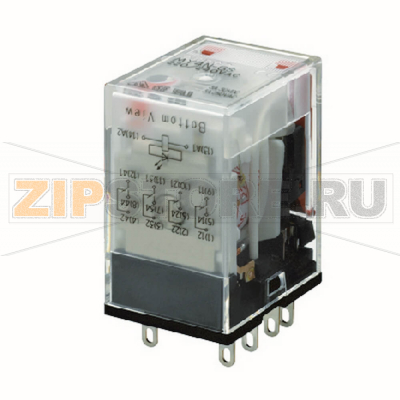

Реле силовое миниатюрное электромеханическое Omron MY4N-D2-GS 12VDC

Описание товара

Omron MY4N-D2-GS 12VDC — компактное электромеханическое реле общего назначения серии MY-GS для применения в шкафах управления, промышленной автоматике, телемеханике, системах сигнализации и питания. Прозрачный корпус облегчает визуальный контроль: виден якорь, группа контактов и механический индикатор срабатывания. Встроенный светодиод позволяет быстро определить факт подачи напряжения на катушку, а наличие встроенного диода указывает на поляризованную катушку и защищает цепи управления от выбросов напряжения при отключении.

Реле рассчитано на установку в розетку (plug-in), что ускоряет монтаж и обслуживание. Стандартная компоновка контактов 4PDT обеспечивает одновременное переключение четырех независимых цепей — удобно для логических межблокировок, многоканального управления и коммутации нескольких уровней сигналов. Корпус и механика ориентированы на длительную наработку в типичных условиях эксплуатации при соблюдении электрических и климатических допусков.

Применение и особенности эксплуатации

Реле Omron MY4N-D2-GS часто используют для коммутации катушек контакторов, клапанов, сигнальных линий, а также малых силовых цепей с индуктивной или емкостной составляющей. Благодаря наглядной индикации удобно проводить наладку и поиск неисправностей на месте. Рекомендуется применять совместимые 14-контактные розетки и при необходимости фиксирующие скобы для защиты от вибрации. В схемах с индуктивной нагрузкой на контактах (катушки, реле, соленоиды) следует предусматривать демпфирующие цепи (RC-снабберы для AC, диоды/варисторы для DC) для уменьшения искрения и продления ресурса контактов.

Причины поломок

• Перегрузка или неверная оценка пусковых токов нагрузки, что приводит к подгоранию и свариванию контактов.
• Отсутствие цепей подавления перенапряжений на индуктивной нагрузке — ускоренное искровое изнашивание контактной группы.
• Подача неправильного напряжения или полярности на катушку (учитывая встроенный диод) — перегрев, отказ или пробой диода.
• Длительная работа при повышенной температуре и сильной вибрации — ослабление пружин, механический износ.
• Загрязнение, влага, конденсат — окисление контактной группы, утечки, снижение изоляции.
• Неплотная посадка в розетку, ослабление клемм — локальный нагрев, обугливание контактов розетки.

Как понять, что реле вышло из строя

• Светодиод не загорается при подаче напряжения на катушку; механический индикатор неподвижен.
• Слышен щелчок, но электрическая цепь не переключается — износ или залипание контактов, повышенное переходное сопротивление.
• Дребезг/гудение якоря — недостаточное напряжение на катушке, падение напряжения на линии, ошибка полярности.
• Нагрев корпуса или розетки, потемнение пластика, запах гари — признак перегрузки или плохого контакта в колодке.
• Измерение мультиметром: обрыв или короткое замыкание обмотки; атипичное сопротивление по сравнению с паспортным. Повышенный падение напряжения на замкнутых контактах под нагрузкой.

Рекомендации по уходу и эксплуатации

• Соблюдайте номиналы нагрузок и характер нагрузки; учитывайте пусковые токи и дугогашение на контактах.
• На катушку подавайте стабильное напряжение нужной полярности; не используйте AC для DC-катушки. При управлении от транзисторных выходов контроллера учитывайте встроенный диод.
• Применяйте совместимые 14-контактные розетки; обеспечьте надежный прижим проводников, периодически подтягивайте клеммы.
• Размещайте реле вдали от источников тепла, обеспечьте вентиляцию, исключите конденсат и агрессивные пары.
• Для индуктивных и емкостных нагрузок ставьте снабберы/варисторы; это снизит износ контактов и помехи в сети.
• Проводите периодическую проверку: визуальный осмотр корпуса и индикатора, контроль температуры корпуса при работе, тест коммутации под номинальной нагрузкой.
• Очищайте от пыли сухим воздухом; не используйте растворители, способные повредить прозрачный корпус.
