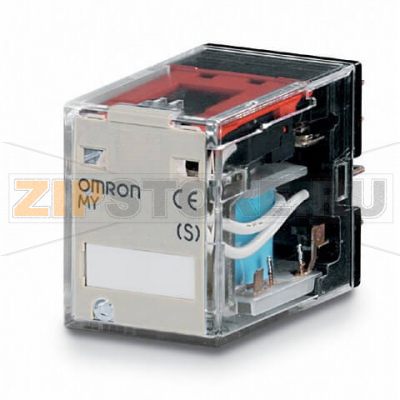

Реле силовое миниатюрное электромеханическое Omron MY4ZN-D2 24VDC (S)

Описание товара

Описание

Omron MY4ZN-D2 24VDC (S) — компактное электромеханическое реле общего назначения для построения надежных цепей управления и коммутации. Прозрачный корпус облегчает визуальный контроль, механический индикатор показывает текущее состояние групп контактов, а светодиодная индикация упрощает диагностику включения катушки. Раздвоенные (bifurcated) контакты с золотым покрытием улучшивают стабильность работы при малых токах и низких напряжениях, снижая риск роста переходного сопротивления. Встроенный диод защищает обвязку от перенапряжений при отпускании катушки, при этом незначительное увеличение времени отпускания является штатным эффектом.

Благодаря четырем переключающим группам (конфигурация 4PDT) реле Omron MY4ZN-D2 24VDC (S) подходит для коммутации нескольких независимых цепей и развязки сигналов. Применяется в шкафах управления, системах HVAC, насосных установках, станках, линийных и логических релейных схемах, интерфейсах с ПЛК. Монтаж возможен с использованием соответствующего штекерного цоколя или пайкой, что упрощает обслуживание и замену.

Признаки неисправности

• Отсутствует характерный щелчок и/или не горит LED при подаче напряжения на катушку (при соблюдении полярности).
• Механический индикатор не меняет положение, несмотря на наличие питания.
• LED горит, но цепи не переключаются: повышенное сопротивление или подгорание контактов.
• Периодические отказы, «залипание» либо дребезг контактов под нагрузкой.
• Перегрев корпуса, потемнение или следы оплавления в районе выводов.
• Измерением выявляется обрыв или межвитковое замыкание катушки, а также нетипично высокий падение напряжения на замкнутых контактах.

Причины поломок

• Превышение напряжения или неправильная полярность на катушке (актуально для исполнения со встроенным диодом).
• Коммутация индуктивных/емкостных нагрузок без соответствующих защитных цепей на стороне нагрузки, что ведет к искрению и подгоранию контактов.
• Частые пуски с высокими пусковыми токами, вызывающие приваривание контактных площадок.
• Загрязнение, влага, коррозия и вибрации, приводящие к ухудшению механики и росту контактного сопротивления.
• Плохой контакт в цоколе, ослабленные клеммы, перегрев при пайке или использование неподходящих аксессуаров.

Рекомендации по эксплуатации и уходу

• Соблюдайте номинал питания катушки 24 V DC и полярность (из-за встроенного диода); избегайте длительной работы при верхних допусках.
• Не превышайте допустимые токи и категории нагрузки; для индуктивных нагрузок применяйте RC-цепи, варисторы или диоды на стороне нагрузки.
• Обеспечьте корректный монтаж в штатный цоколь или качественную пайку, периодически подтягивайте клеммы и проверяйте отсутствие нагрева.
• Проводите визуальный осмотр: состояние механического индикатора, чистоту прозрачного корпуса, отсутствие следов подгорания и конденсата.
• Поддерживайте чистоту и нормируемые условия окружающей среды, избегайте конденсации и длительных вибраций.
• При снижении надежности коммутации слабых сигналов используйте реле с раздвоенными контактами и золотым покрытием, как у MY4ZN-D2 24VDC (S), либо разгружайте контакты промежуточным твердотельным элементом.
• Для планового обслуживания контролируйте сопротивление катушки и падение напряжения на замкнутых контактах, при признаках деградации выполняйте замену.

Реле серии MY-S, форма контактов 4PDT, светодиодный индикатор, со встроенным диодом, раздвоенные контакты, напряжение питания 24 V DC

Технические характеристики

Характеристики
