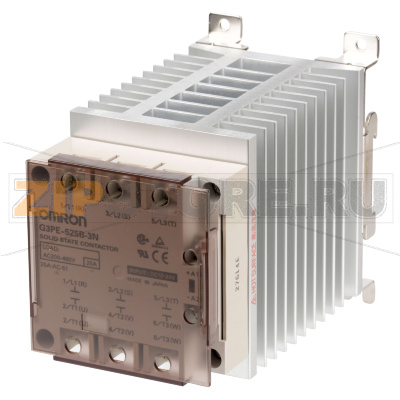

Реле твердотельное Omron G3PE-225B-3N 12-24VDC

Описание товара

Omron G3PE-225B-3N — твердотельное реле промышленного класса для надежного включения и отключения трехфазных нагрузок в режиме ON/OFF. Решение ориентировано прежде всего на управление нагревателями и другими активными нагрузками в печах, сушильных шкафах, экструзии, упаковочном и пищевом оборудовании. Серия G3PE известна стабильной работой при интенсивных тепловых циклах и минимальным уровнем электромагнитных помех благодаря коммутации в момент перехода через ноль.

Твердотельное реле не имеет механических контактов, поэтому работает бесшумно, выдерживает большое число срабатываний и обеспечивает предсказуемую динамику. Встроенный индикатор упрощает диагностику по месту, а конструкция с готовым теплоотводом и возможностью монтажа на DIN-рейку ускоряет установку в шкафу управления. Omron G3PE-225B-3N удобно интегрировать в существующие системы за счет стандартного сигнала управления постоянным током и клеммного подключения.

Типичные области применения: терморегулирование секций нагрева, управление ТЭНами, поддержание температуры формы, камер и трубопроводов, стабилизация технологических процессов с частыми циклами включения/выключения. В трехфазных цепях реле помогает равномерно распределять нагрузку по фазам и поддерживать повторяемость результатов.

Причины возможных поломок:

• Перегрев из-за недостаточного охлаждения, плотной установки без вентиляции, загрязненных ребер радиатора или плохого теплового контакта.
• Превышение тока или кратковременные перегрузки при пуске без соответствующей защиты быстрыми предохранителями для полупроводников.
• Импульсные перенапряжения и броски на сети (грозовые, коммутационные) при отсутствии варисторов/супрессоров и сетевых фильтров.
• Неправильный выбор типа нагрузки: применение на выраженно индуктивных нагрузках без мер по ограничению перенапряжений.
• Ослабленные или перегретые клеммные соединения, приводящие к локальному нагреву и деградации силовых элементов.
• Механические факторы: вибрации, удары, деформация корпуса, агрессивная среда и конденсат.

Как понять, что реле вышло из строя:

• Нагрузка не включается при наличии управляющего сигнала, индикатор не загорается.
• Нагрузка остается включенной постоянно (пробой силового элемента, «залипание» в проводящем состоянии).
• Сильный нагрев корпуса без нагрузки или заметное превышение температуры при стандартном режиме.
• Следы перегрева на клеммах, потемнение, запах перегоревшего компаунда.
• Несимметричное поведение по фазам в трехфазной цепи: разный нагрев или перекос при одинаковых условиях.
• Электрические проверки показывают короткое замыкание на выходе в выключенном состоянии или аномально большое падение напряжения при включении.

Рекомендации по уходу и эксплуатации:

• Обеспечьте свободную вентиляцию, соблюдайте межприборные зазоры, не перекрывайте ребра теплоотвода. Регулярно удаляйте пыль.
• Проверяйте температуру реле под максимальной рабочей нагрузкой; при необходимости предусмотрите дополнительный обдув.
• Используйте быстродействующие предохранители для полупроводников, а также варисторы/супрессоры для защиты от импульсных перенапряжений.
• Корректно затягивайте винты клемм в соответствии с рекомендациями производителя и периодически выполняйте протяжку.
• При подключении индуктивных цепей применяйте демпфирующие цепочки (RC-снабберы), согласованные с типом нагрузки.
• Избегайте конденсата и агрессивных сред в шкафу, при необходимости используйте обогрев и осушение.
• Монтаж Omron G3PE-225B-3N производите в соответствии со схемами, указанными производителем, соблюдая полярность управляющего сигнала и фазность силовой части.

Грамотный выбор твердотельного реле по нагрузке и условиям монтажа, соблюдение температурного режима, а также правильная защитная обвязка значительно увеличивают ресурс и надежность узла. В системах с частыми циклами коммутации применение Omron G3PE-225B-3N обеспечивает стабильность и сокращает простои оборудования.

Твердотельное реле серии G3PE, трехфазный, 3 полюсный, монтаж на DIN рейку, встроенный радиатор, управление 12..24 V DC, коммутация 100..240 V AC, 25 A
