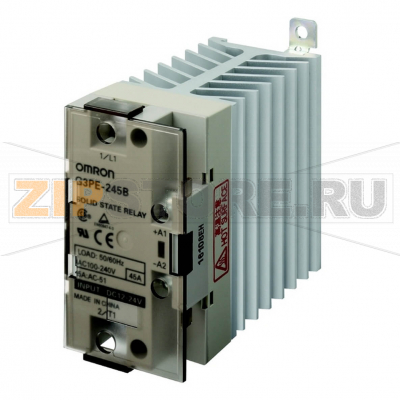

Реле твердотельное Omron G3PE-245B 12-24VDC

Описание товара

Omron G3PE-245B 12–24 VDC — твердотельное реле промышленного класса для дискретного управления однофазными нагрузками. Модульная конструкция, оптронная развязка и коммутация при переходе через ноль обеспечивают стабильную работу без механического износа, низкий уровень помех и бесшумное переключение. Реле востребовано в системах нагрева, печах, термопроцессах, упаковочном оборудовании, линиях пищевой промышленности и в других установках с активной нагрузкой. Управляющее напряжение постоянного тока совместимо с выходами ПЛК, терморегуляторов и модулей автоматики.

Модель G3PE-245B хорошо подходит для длительной эксплуатации при значительных токах нагрузки. Светодиодная индикация упрощает базовую диагностику, а удобный монтаж на DIN-рейку или винт облегчает интеграцию в шкаф управления. Для надежности эксплуатации важны правильный подбор по току и обеспеченный теплоотвод: твердотельные реле выделяют тепло на силовом каскаде, поэтому требуются свободная циркуляция воздуха и соблюдение монтажных зазоров. При проектировании рекомендуется применять защитные устройства — варисторы от импульсных перенапряжений, RC-снубберы (для нагрузок с индуктивной составляющей), а также быстродействующие предохранители с низким I²t.

Причины поломок

• Перегрев из-за недостаточного теплоотвода, завышенного тока, высокой температуры окружающей среды или ослабленных клемм, создающих локальный нагрев.
• Короткие замыкания и импульсные перегрузки без применения полупроводниковых предохранителей, превышение допустимого I²t.
• Перенапряжения и всплески сети (грозовые импульсы, коммутационные помехи) при отсутствии варистора.
• Работа с индуктивной нагрузкой без защитных цепей (высокий dv/dt может привести к пробою силового элемента).
• Неправильные параметры управляющего сигнала, ошибки подключения, частое срабатывание сверх требований приложения.
• Вибрации и механические воздействия, вызывающие ослабление контактов, а также попадание пыли и конденсата.

Как понять, что реле вышло из строя

• Нагрузка постоянно включена без управляющего сигнала (выход «пробит» и замкнут).
• Нагрузка не включается при наличии управляющего сигнала, при этом индикатор может гореть (повреждение силового каскада), либо индикатор не загорается (проблема по цепи управления).
• Аномально сильный нагрев корпуса при штатной нагрузке, запах перегрева, потемнение пластика или следы оплавления.
• Повышенное падение напряжения на выходе и заметное снижение мощности нагрузки.
• Самопроизвольные включения/выключения, срабатывание верхестоящих автоматов при коммутации.

Рекомендации по эксплуатации и уходу

• Подбирайте реле с запасом по току 20–30% относительно рабочей нагрузки и с учетом характера нагрузки (активная/индуктивная).
• Обеспечьте эффективный теплоотвод: правильный монтаж, вентиляция, соблюдение рекомендуемых зазоров, отсутствие источников тепла в непосредственной близости.
• Используйте варистор и, при необходимости, RC-снуббер; применяйте быстродействующие предохранители, согласованные по I²t.
• Периодически проверяйте момент затяжки клемм, очищайте устройство от пыли, контролируйте температуру корпуса во время работы.
• Соблюдайте полярность и уровень управляющего сигнала; избегайте конденсата и работы вне пределов допустимых условий окружающей среды.
• Для нагрузок с высокой индуктивностью применяйте соответствующие меры защиты или специализированные модели.

Omron G3PE-245B 12–24 VDC сочетает простоту интеграции, ресурс за счет отсутствия механических контактов и устойчивость к частым коммутациям. При корректном проектировании цепей и соблюдении термоуправления реле обеспечивает длительную и предсказуемую работу в составе промышленной автоматики.

Твердотельное реле серии G3PE, однофазное, монтаж на DIN рейку/винты, контроль перехода фазы через ноль, управление 12..24 V DC, коммутация 100..240 V AC, 45 A

Технические характеристики

Характеристики
