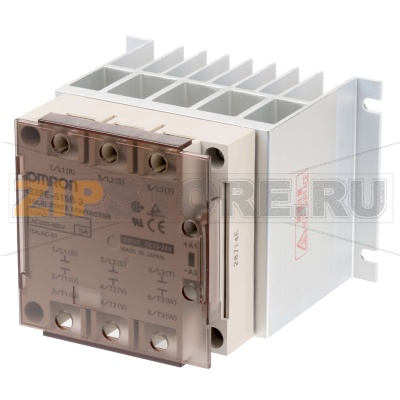

Реле твердотельное Omron G3PE-515B-3 12-24VDC

Описание товара

Твердотельное реле Omron G3PE-515B-3 — решение для трехфазных нагревательных цепей с частыми коммутациями и длительной непрерывной работой. Полупроводниковая архитектура исключает механический износ, обеспечивает стабильность срабатывания и малошумную эксплуатацию. Встроенный радиатор упрощает установку и тепловой расчет, а оптосимисторная развязка повышает электрическую безопасность. Реле ориентировано на простое включение/выключение резистивных нагрузок, таких как ТЭНы, и управляется низковольтным сигналом постоянного тока от ПЛК, регуляторов температуры и других контроллеров.

Omron G3PE-515B-3 применяется в термопроцессах промышленного оборудования: печах и шкафах нагрева, экструдерах и термопластавтоматах, упаковочных линиях, сушильных установках, климатических камерах. Светодиодная индикация упрощает первичную диагностику, а винтовые клеммы и крепления ускоряют монтаж в шкафах автоматики. Правильная организация отвода тепла — ключевой фактор ресурса: предусматривайте свободную конвекцию или продув, соблюдайте зазоры и не размещайте над реле источники тепла.

Причины поломок

• Перегрев из-за недостаточного охлаждения: закрытая установка без зазоров, загрязнение радиатора пылью, отсутствие или деградация термопасты, неровная опорная поверхность.
• Перегрузка по току и пусковые броски: несоответствие характеристик предохранителей (I²t), подключение индуктивной нагрузки без мер защиты.
• Перенапряжения и импульсные помехи в сети при отсутствии варисторов и сетевой защиты.
• Ошибки монтажа: ослабленные винтовые соединения, неправильное подключение фаз, неверная полярность управляющего входа.
• Эксплуатация вне допустимых климатических условий: высокая влажность, конденсат, агрессивные среды.

Как понять, что реле вышло из строя

• Нагрузка не включается при наличии управляющего сигнала: светодиод горит, на выходе отсутствует напряжение — вероятен обрыв силового элемента.
• Нагрузка постоянно под напряжением при отсутствии сигнала управления — признак пробоя силового каскада.
• Неравномерный нагрев или мощность по фазам — отказ одной из фаз трехполюсного реле.
• Повышенная температура корпуса при штатной нагрузке, запах гари, потемнение или следы оплавления на клеммах.
• Регулярное срабатывание защитных предохранителей без видимой причины.

Рекомендации по эксплуатации и уходу

• Обеспечьте тепловой режим: соблюдайте зазоры, чистите радиатор и вентиляционные каналы, контролируйте температуру корпуса бесконтактным термометром.
• Используйте полупроводниковые предохранители и координируйте I²t с характеристиками реле; устанавливайте варисторы/ограничители перенапряжений.
• Периодически проверяйте и подтягивайте винтовые соединения с рекомендуемым моментом, контролируйте отсутствие следов перегрева на клеммах и проводниках.
• При переустановке обновляйте термопасту и проверяйте плоскостность монтажной поверхности.
• Соблюдайте тип применяемой нагрузки (преимущественно резистивная). Для индуктивных цепей применяйте дополнительные меры защиты согласно рекомендациям производителя.
• Эксплуатируйте Omron G3PE-515B-3 в сухих чистых шкафах, избегайте конденсата и агрессивных паров; придерживайтесь условий окружающей среды, указанных в документации.

При подборе замены учитывайте тип нагрузки, требуемый ток и напряжение, температурные условия, способы отвода тепла и правила монтажа. Это снизит риск перегрева и продлит срок службы реле серии G3PE.
