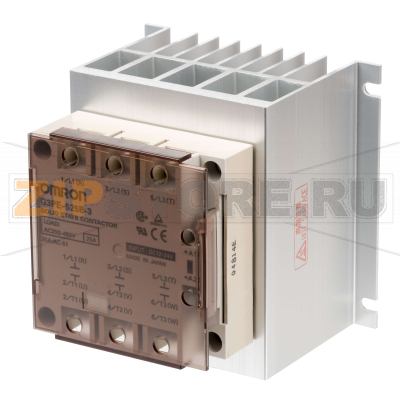

Реле твердотельное Omron G3PE-525B-3 12-24VDC

Описание товара

Omron G3PE-525B-3 — трехфазное твердотельное реле для коммутации нагревателей и других активных нагрузок в промышленной автоматике. Модель ориентирована на режим ON/OFF с оптической развязкой и встроенным радиатором, что упрощает монтаж и повышает надежность в длительной работе. Отсутствие механических контактов обеспечивает бесшумное переключение, быстрый отклик и долгий ресурс без обслуживания щеток и групп контактов.

Конструкция G3PE-525B-3 включает три полюса в одном корпусе, что упрощает подключение трехфазной нагрузки. Вход постоянного тока совместим с контроллерами и ПЛК, индикатор состояния помогает оперативно диагностировать наличие управляющего сигнала. Коммутация в момент перехода через ноль снижает электромагнитные помехи и пусковые броски для резистивных нагрузок. Встроенный радиатор рассчитан на эффективный отвод тепла при соблюдении условий установки и вентиляции.

Реле применяют в термопроцессах: печи и сушильные камеры, экструдирование и литье пластмасс, упаковочные линии с нагревателями, пищевое и фармацевтическое оборудование, климатические и испытательные стенды. В таких задачах Omron G3PE-525B-3 обеспечивает стабильную поддержку заданной температуры и снижает простои за счет минимального износа.

Причины поломок

• Перегрев из-за недостаточной вентиляции, плотной установки без зазоров, засорения ребер радиатора пылью или высокой температуры внутри шкафа.
• Превышение тока из-за недооценки холодного сопротивления нагревателей и пусковых токов.
• Импульсные перенапряжения в сети (коммутация контакторов, разряды), отсутствие варисторов и полупроводниковых предохранителей.
• Ослабленные или неправильно затянутые клеммы, вызывающие локальный нагрев и деградацию полупроводников.
• Частое высокочастотное ШИМ-управление при больших токах, не соответствующее режиму ON/OFF.
• Коммутация индуктивной нагрузки без защитных мероприятий.

Как понять, что реле вышло из строя

• Нагрузка не включается при наличии управляющего сигнала и горящем индикаторе входа.
• Нагрузка остается включенной без управляющего сигнала (пробой выходного элемента, «залипание»).
• Сильный нагрев корпуса при штатной нагрузке, запах перегрева, потемнение или следы оплавления.
• Неравномерный нагрев по фазам, перекос токов, срабатывание защит на одной из фаз.
• Повышенное падение напряжения на выходе или аномальные показания тестером при проверке сопротивления в обесточенном состоянии.

Рекомендации по уходу и эксплуатации

• Обеспечьте достаточное охлаждение: вертикальная установка, вентиляционные зазоры, отсутствие источников тепла рядом, чистка ребер радиатора от пыли.
• Используйте полупроводниковые предохранители и варисторы для защиты от превышения I²t и перенапряжений. Подбирайте защиту с учетом характеристик нагрузки и кривых дерейтинга.
• Избегайте высокочастотного ШИМ; для поддержания температуры применяйте циклическое ON/OFF с разумной периодичностью, приемлемой по тепловой инерции системы.
• Периодически подтягивайте винтовые клеммы с рекомендованным моментом, проверяйте отсутствие следов нагрева на проводах и изоляции.
• Соблюдайте полярность и диапазон управляющего входа, контролируйте качество питания и целостность кабелей управления.
• При проектировании учитывайте дерейтинг по температуре окружающей среды и реальную мощность рассеиваемого тепла на токах нагрузки.
• Храните и эксплуатируйте изделие в сухой среде, без конденсации; избегайте агрессивных паров и проводящей пыли.

При корректном подборе по току и условиям охлаждения, а также при наличии должной защиты по сети, твердотельное реле серии Omron G3PE-525B-3 обеспечивает длительную и предсказуемую работу в составе систем промышленной автоматики.
