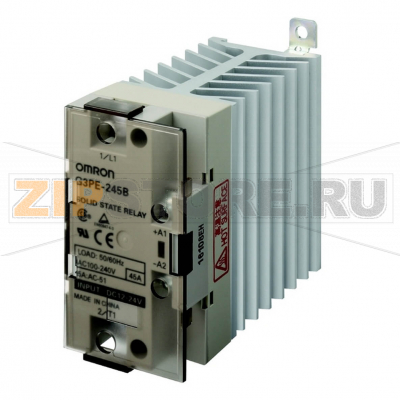

Реле твердотельное Omron G3PE-545B 12-24VDC

Каталожный номер G3PE-545B 12-24VDC
Розничная цена
77 EUR с НДС
array(34) { ["id"]=> string(6) "426656" ["product_id"]=> string(6) "488927" ["id_1c"]=> NULL ["sku"]=> string(18) "G3PE-545B 12-24VDC" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(7588) ["primary_price"]=> string(9) "79.871288" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> string(32) "7fb1e958a5e63ed0dea230e01d10b511" ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "EUR" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(7588) ["unconverted_price"]=> float(76.88) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(7588) ["original_compare_price"]=> float(0) ["features"]=> array(2) { ["brend"]=> array(1) { [40726]=> string(5) "Omron" } ["tip_zapchasti"]=> array(1) { [43584]=> string(8) "Реле" } } }
7 588 с НДС
Последнее обновление цены:
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Omron G3PE-545B 12–24 VDC — твердотельное реле для надежного переключения однофазных сетей с нулевым пересечением. Подходит для управления нагревателями, печами, экструзионным и упаковочным оборудованием, системами вентиляции и климат-контроля. Конструкция без механических контактов обеспечивает высокую износостойкость при частых циклах, а опторазвязка повышает безопасность управления. Реле монтируется на DIN-рейку или на плоскость, имеет световую индикацию состояния и удобные винтовые клеммы.

Преимущества и применение

  • Стабильное дискретное управление нагрузками в промышленной автоматике и отопительных модулях.
  • Переключение в момент перехода через ноль уменьшает электромагнитные помехи и ударные токи на активных нагрузках.
  • Отсутствие движущихся частей — низкий уровень шума и увеличенный ресурс.
  • Компактное исполнение и универсальный монтаж упрощают интеграцию в шкафы управления.

Типовые причины отказов

  • Перегрев из‑за недостаточного теплоотвода: отсутствие радиатора или термопасты, слабая вентиляция, высокая температура в шкафу.
  • Перегрузка по току или неверный подбор реле под тип нагрузки (например, недоучет пусковых токов или характера нагрузки).
  • Импульсные перенапряжения и выбросы dv/dt со стороны сети или индуктивных нагрузок при отсутствии защит (варистор, RC‑снаббер, полупроводниковые предохранители).
  • Плохой контакт в клеммах: недотянутые или перетянутые винты, окисление, неподходящее сечение проводников — приводит к локальному нагреву и разрушению клемм.
  • Неправильная установка: плотная компоновка без тепловых зазоров, вертикаль/ориентация, перекрытие вентиляционных каналов.
  • Агрессивная среда, загрязнения и пыль, конденсат, вибрации без соответствующей защиты.

Как понять, что запчасть вышла из строя

  • Нагрузка не включается при наличии управляющего сигнала; индикатор горит, но на выходе нет напряжения.
  • Постоянно включенная нагрузка (пробой выходного элемента), невозможность отключить.
  • Чрезмерный нагрев корпуса, потемнение, запах перегрева, следы оплавления клемм.
  • Систематическое срабатывание защиты/предохранителей при включении реле.
  • Аномально высокий ток утечки или короткое замыкание между выходными клеммами при проверке омметром (с отключенной сетью).

Рекомендации по эксплуатации и уходу

  • Обеспечьте адекватный теплоотвод: радиатор соответствующей мощности, термопаста, при необходимости — принудительная вентиляция. Контролируйте температуру корпуса в работе.
  • Подбирайте реле с запасом по току/мощности под реальный тип нагрузки. Для индуктивных нагрузок используйте снаббер и варистор.
  • Применяйте полупроводниковые предохранители с подходящим I²t и защиту от перенапряжений по сети.
  • Соблюдайте рекомендуемые крутящие моменты затяжки клемм и сечение проводников. Периодически подтягивайте клеммы при регламентном обслуживании.
  • Держите шкафы управления в чистоте, исключайте скопление пыли, влаги и конденсата. Обеспечьте тепловые зазоры между приборами.
  • Разносите силовые и сигнальные провода, чтобы снизить наводки, и проверяйте целостность заземления.

Технические характеристики

Область примененияДискретное управление (ON/OFF)
Количество фаз1
Число полюсов1
Способ монтажаDIN-рейка/винтовой монтаж
Тип клеммВинтовые
Поставка с колодкой
Индикатор LED
Номинальное рабочее напряжение, AC200-480 V
Диапазон рабочего напряжения, AC180-528 V
Номинальный ток при AC-145 A
Допустимое значение I²t6600 A²s
Рекомендуемая мощность нагревателя (AC-1: активная нагрузка)18 kW
Высота100 mm
Ширина44.5 mm
Глубина100 mm
Напряжение управления, DC12-24 V
Ток управления, макс.10 mA
Напряжение срабатывания, макс.9.6 V
Напряжение отпускания, мин.1 V
Макс. рабочая температура80 °C
Мин. рабочая температура-30 °C
Тип развязкиФототриак

Характеристики

Производитель Omron
Тип запчасти Реле
