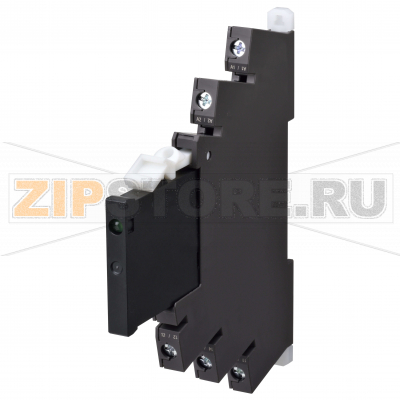

Реле ввода/вывода твердотельное тонкое Omron G3RV-SR700-D 230VAC

Описание товара

Твердотельное реле ввода/вывода Omron G3RV-SR700-D 230VAC — компактный модуль интерфейсного уровня для коммутации цепей постоянного тока при управлении от сети переменного тока. Серия G3RV разработана для панелей управления с высокой плотностью монтажа и использует оптронную развязку, обеспечивая электрическую изоляцию между сигнальной и силовой частью. Наличие колодки-основания и винтовых клемм упрощает подключение, а встроенная светодиодная индикация позволяет быстро оценить состояние канала без измерительных приборов.

Реле подходит для применения в шкафах АСУ ТП, интерфейсных модулях ПЛК, системах упаковки, транспортирования, распределительных щитах и оборудование вспомогательной автоматики. Бесшумное переключение, отсутствие механического износа и стабильные параметры делают устройство оптимальным для частых коммутаций и длительной непрерывной работы.

Конструктивная тонкая форма позволяет экономить место на DIN-рейке, а стандартная колодка обеспечивает удобство замены без пересборки проводки. Оптическая развязка снижает риск помех и улучшает устойчивость к наводкам, характерным для промышленной среды. Для индуктивных нагрузок рекомендуется использовать схемы подавления выбросов (диоды свободного хода, RC-цепочки), что продлевает срок службы выходного каскада.

Причины возможных отказов

• Перегрузка по току или короткое замыкание в нагрузке, вызывающие пробой выходного транзистора/модуля.
• Коммутация индуктивной нагрузки без защиты от перенапряжений, что приводит к повреждению полупроводниковых элементов.
• Перегрев из-за недостаточной вентиляции, плотной установки без зазоров или повышенной температуры окружающей среды.
• Ошибки подключения: переполюсовка на выходе DC-цепи, неправильная коммутация клемм, подача неподходящего сигнала управления.
• Импульсные перенапряжения по цепям питания и управления при отсутствии варисторов/фильтров.
• Ослабление клемм, вибрации, механические воздействия и коррозия контактов.
• Попадание пыли и загрязнений, ухудшающих теплоотвод и изоляцию.

Как понять, что реле вышло из строя

• Светодиод горит, но нагрузка не включается — вероятен обрыв или пробой выходного каскада.
• Нагрузка постоянно включена даже без сигнала управления — «залипание» выхода.
• Сильный нагрев корпуса при номинальной нагрузке, запах перегрева, потемнение пластика.
• Нестабильная работа: самопроизвольные включения/выключения при неизменных условиях.
• Аварийное отключение защитных автоматов или предохранителей при подаче команды.
• Аномально высокий падение напряжения на выходе или недопустимый ток утечки в выключенном состоянии.

Рекомендации по эксплуатации и уходу

• Соблюдайте гальваническую развязку и полярность на выходе DC-цепи; проверяйте схему до подачи питания.
• Для индуктивных нагрузок применяйте диоды, варисторы или RC-цепочки; для емкостных — ограничивайте пусковые токи.
• Обеспечьте достаточную вентиляцию, выдерживайте рекомендуемые зазоры между устройствами на DIN-рейке.
• Периодически подтягивайте винтовые клеммы с рекомендуемым моментом, проверяйте отсутствие нагрева и потемнения изоляции.
• Защищайте цепи управления и питания от импульсных перенапряжений (варисторы, фильтры, УЗИП).
• Поддерживайте чистоту в шкафу: удаляйте пыль, следите за влажностью, избегайте агрессивных сред.
• При диагностике проверяйте наличие сигнала управления, состояние светодиода и напряжение/ток на выходе под нагрузкой.
• Используйте соответствующие предохранители или автоматические выключатели в цепи нагрузки.

Omron G3RV-SR700-D 230VAC предназначено для длительной эксплуатации в составе интерфейсных модулей и шкафов управления. Правильный выбор защиты по нагрузке, корректный монтаж на DIN-рейку и регулярный профилактический осмотр позволят сохранить стабильную работу и снизить риск незапланированных простоев.

Тонкое (6мм) твердотельное реле с колодкой серии G3RV, винтовые клеммы, для коммутации цепей постоянного тока, управление 230 V AC, коммутация 5..24 V DC, 3 A, черное
