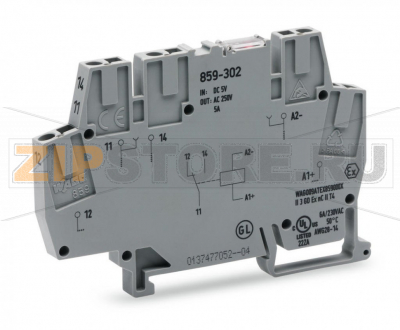

Благодаря обширному ассортименту релейных модулей серия 859 подходит для любых промышленных интерфейсных приложений.
Компактный корпус шириной 6 мм идеально подходит для монтажа на панелях управления с ограниченным пространством. Простое подключение со стороны управления и нагрузки позволяет быстро и легко организовать кольцевые сети благодаря стандартным общим потенциалам на входе и выходе.
Прочная конструкция и устойчивый к вибрации пружинный зажим CAGE CLAMP® обеспечивают стабильную и бесперебойную работу системы.
Примечание: индуктивные нагрузки должны быть подавлены соответствующими схемами защиты для предохранения катушек реле и контактов.

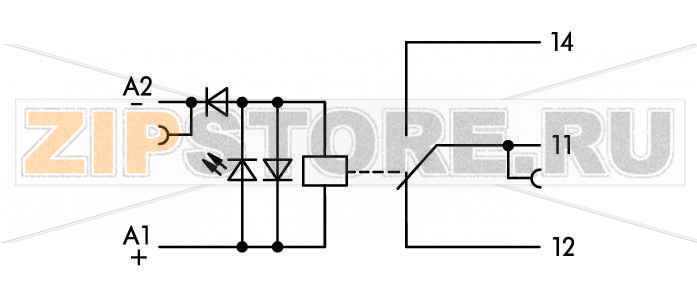

Схема управления:
| Номинальное входное напряжение UN | DC 24 V |
| Диапазон входного напряжения | -15 … +20 % |
| Номинальный входной ток при UN | 10 mA |
Цепь нагрузки:

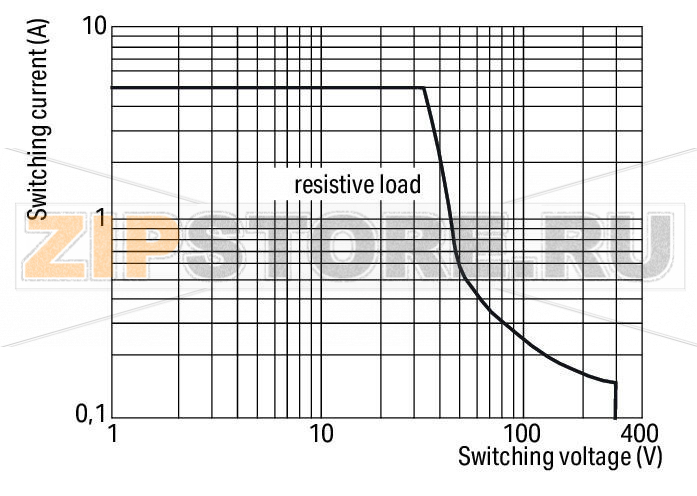

| Количество переключающих контактов (CO) | 1 |
| Материал контактов (реле) | AgSnO2 |
| Предельно допустимый постоянный ток | 5 A |
| Макс. ток включения (активная нагрузка) | (AC) 20 A / 0,02 s |
| Макс. коммутируемое напряжение | AC 250 V |
| Макс. коммутируемая мощность (активная нагрузка) | AC 1250 VA; DC см. кривую пределов нагрузки |
| Рекомендуемая минимальная нагрузка | 10 V / 10 mA; 24 V / 1 mA |
| Время срабатывания (тип.) | 15 ms |
| Время возврата | 25 ms |
| Время дребезга (тип.) | 3,5 ms |
| Электрический ресурс (НО; активная нагрузка; 23 °C) | 50 × 103 коммутаций |
| Механический ресурс (НО; активная нагрузка; 23 °C) | 5 × 106 коммутаций |
| Макс. частота коммутации с нагрузкой / без нагрузки | 6 мин-1 / 180 мин-1 |
Сигнализация:
| Индикация состояния | Светодиод красный |
Защита и безопасность:
| Номинальное напряжение | 250 V |
| Номинальное импульсное напряжение | 4 kV |
| Степень загрязнения | 2 |
| Диэлектрическая прочность, цепь управления/нагрузки (AC, 1 мин) | 4 kVrms |
| Диэлектрическая прочность открытого контакта (AC, 1 мин) | 1 kVrms |
Данные соединения:
| Технология соединения | CAGE CLAMP® |
| Одножильные проводники | 0,08 … 2,5 мм² / 28 … 14 AWG |
| Тонкие многожильные проводники | 0,08 … 2,5 мм² / 28 … 14 AWG |
| Длина снятия изоляции | 5 … 6 mm / 0.2 … 0.24 inch |

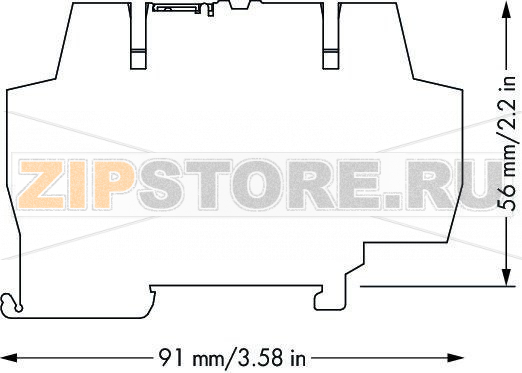

Геометрические данные:
| Ширина | 6 mm / 0.236 inch |
| Высота от верхнего края DIN-рейки | 56 mm / 2.205 inch |
| Длина | 91 mm / 3.583 inch |
Механические данные:
| Тип монтажа | DIN-рейка 35 мм |
Материалы:
| Цвет | серый |
| Пожарная нагрузка | 0,503 MJ |
| Вес | 22,9 g |
Требования к окружающей среде:
| Температура окружающего воздуха (эксплуатация) при UN | -40 … 50 °C |
| Температура окружающего воздуха (хранение) | -40 … 70 °C |
| Температура обработки | -25 … +50 °C |
Стандарты и спецификации:
| Нормативные документы | EN 61010-2-201; EN 61810-1; EN 61373; GL; UL 508 |
Коммерческие данные:
| Продуктовая группа | 6 (Interface Electronics) |
| Тип упаковки | BOX |
| Страна происхождения | CN |
| GTIN | 4055143606769 |
| Таможенный код | 85364900990 |
Релейный модуль WAGO 859-304 — решение для интерфейсных задач в системах автоматизации, где важны компактность, надежность и простота обслуживания. Модуль предназначен для установки на стандартную DIN-рейку и обеспечивает безопасное гальваническое разделение между цепями управления и нагрузки. Конструктивная ширина подходит для плотного монтажа в шкафах управления, а пружинные клеммы CAGE CLAMP сокращают время подключения и уменьшают влияние вибраций.
В промышленной среде WAGO 859-304 применяют для согласования сигналов ПЛК с исполнительными устройствами, коммутации цепей питания и управления, а также для развязки чувствительной электроники. Наличие светодиодной индикации позволяет быстро оценить состояние канала без использования дополнительного оборудования. Использование контактного материала на основе серебряно-оксидной системы способствует устойчивой коммутации при различных типах нагрузки в течение длительного срока службы.
Типичные причины отказов релейных модулей связаны с неправильной эксплуатацией или неблагоприятными условиями: длительная перегрузка по току или напряжению, отсутствие защиты от выбросов в индуктивных цепях, частые коммутации сверх допустимого ресурса, повышенная температура в шкафу, отложения пыли и влаги, вызывающие коррозию, слабый контакт проводника в клемме, а также механические повреждения при монтаже. Существенно сокращают ресурс перенапряжения и импульсные помехи в сети при недостаточной защите.
Понять, что релейный модуль вышел из строя, помогают характерные признаки: отсутствие щелчка и индикации при подаче управляющего сигнала; горит светодиод, но выходная цепь не переключается (износ или залипание контактов); нагрев корпуса или клемм, потемнение пластика в зоне выводов; нестабильная работа — то срабатывает, то нет; повышенное падение напряжения на коммутируемых контактах; следы оплавления, запах перегрева. В индуктивных цепях возможна сварка контактов, после чего выход перестает размыкаться.
Рекомендации по эксплуатации и уходу включают регулярную проверку состояния клемм и подтягивание проводников, визуальный осмотр на предмет загрязнений и повреждений, поддержание нормальной вентиляции шкафа и температуры окружающей среды. Для индуктивных нагрузок обязательно применять цепи подавления перенапряжений (диоды, RC-цепочки, варисторы) как на стороне катушки, так и в цепи нагрузки при необходимости. Соблюдайте электрические пределы, не превышайте рекомендуемую частоту коммутаций, выбирайте сечение и качество проводников, соответствующие клеммам CAGE CLAMP. Периодически выполняйте функциональные проверки: подача тестового сигнала и измерение состояния выхода. При интенсивной эксплуатации планируйте профилактическую замену вставного реле по наработке. Используйте концевые фиксаторы на DIN-рейке и, при необходимости, групповые перемычки для упорядочивания общих потенциалов.
Благодаря этим мерам релейный модуль WAGO 859-304 сохраняет стабильные параметры и предсказуемую работу в составе систем управления и распределения питания, снижая риски незапланированных простоев и затраты на обслуживание.
