Примечание: индуктивные нагрузки должны быть снижены с помощью соответствующей схемы защиты для обеспечения защиты катушек реле и контактов.
Технические данные
Схема управления:
| Nominal input voltage UN | DC 24 V |
| Input voltage range | ±10 % |
| Nominal input current at UN | 17 mA |
Цепь нагрузки:
| Number of changeover/switchover contacts | 1 |
| Contact material (relay) | AgNi |
| Limiting continuous current | 12 A |
| Max. make current (resistive) | (AC) 30 A / 0,02 s; (AC) 24 A / 4 s |
| Max. switching voltage | AC 250 V |

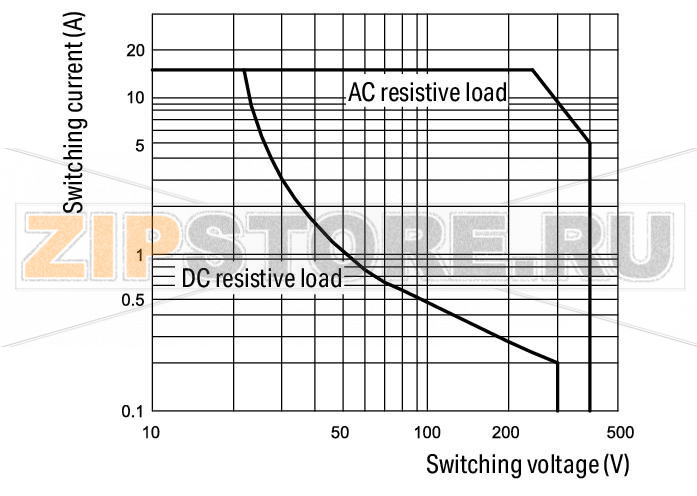

| Max. switching power (resistive) | AC 3000 VA; DC see load limit curve |
| Recommended minimum load | 12 V / 10 mA |
| Время срабатывания (тип.) | 15 ms |
| Время возврата | 8 ms |
| Время дребезга (тип.) | 6 ms |
| Mechanical life (N.O.; resistive load; 23 °C) | 5 x 106 switching operations |
Signaling
| Индикация состояния | LED red |
Защита и безопасность:
| Номинальное напряжение | 250 V |
| Номинальное импульсное напряжение | 4 kV |
| Степень загрязнения | 2 |
| Dielectric strength, control/load circuit (AC, 1 min) | 3,5 kVrms |
| Dielectric strength open contact (AC, 1 min) | 1 kVrms |
| Степень защиты | IP20 |
Данные соединения
| Технология соединения | Соединение CAGE CLAMP® |
| Размеры одножильных проводников | 0,2 … 2,5 mm? / 24 … 14 AWG |
| Тонкие многожильные проводники | 0,2 … 2,5 mm? / 24 … 14 AWG |
| Длина снятия изоляции | 9 … 10 mm / 0.35 … 0.39 inch |
Geometrical Data
| Ширина | 17,5 mm / 0.689 inch |
| Высота от верхнего края DIN-рейки | 55 mm / 2.165 inch |
| Длина | 90 mm / 3.543 inch |
Механические данные
| Тип монтажа | DIN-рейка 35 мм |
Material Data
| Пожарная нагрузка | 0,879 MJ |
| Вес | 50,8 g |
Environmental Requirements
| Surrounding air (operating) temperature at UN | -25 … 50 °C |
| Surrounding air (storage) temperature | -40 … 70 °C |
| Processing temperature | -25 … +50 °C |
Стандарты и спецификации:
| Стандарты и спецификации | EN 60664-1 |
Коммерческие данные
| Product Group | 6 (Interface Electronics) |
| Тип упаковки | BOX |
| Country of origin | DE |
| GTIN | 4050821386728 |
| Customs tariff number | 85364900990 |
| Производитель | Wago |
| Тип запчасти | Реле |
| Заказ кратно | 1 |
| Минимальный заказ | 1 |
| Вес | 0 кг |

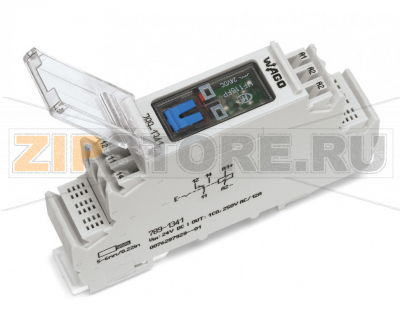

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Релейный модуль; Номинальное входное напряжение: 24 В пост.тока; 1 перекл. контакт; Предельный длительный ток: 12 А; с ручным управлением; Красный индикатор состояния; Ширина модуля: 18 мм; 2,50 mm Wago 789-1341.
