Релейные модули с заменяемыми миниатюрными переключающими реле предназначены для гальванической развязки между уровнем датчиков/исполнительных устройств и системой управления/ПЛК.
Реле и модули WAGO выполнены в корпусе шириной 6 мм с единым профилем. Линейная универсальная система перемычек (например, для подачи питания) упрощает монтаж и позволяет отказаться от дискретной разводки. Сменные реле можно быстро заменить без инструмента. Опциональный интерфейсный адаптер устанавливается со стороны входа или выхода, объединяя восемь модулей плоским кабелем.
Состояние коммутации отображается интегрированным жёлтым светодиодным индикатором. Маркировка осуществляется с помощью системы WAGO WMB Multi.
Примечание: индуктивные нагрузки должны быть зашунтированы соответствующей защитной схемой для сохранения ресурса катушки и контактов реле.
| Номинальное входное напряжение UN | DC 24 V |
| Диапазон входного напряжения | -15 … +20 % |
| Номинальный ток потребления при UN | 10 mA |
| Количество переключающих (переключаемых) контактов | 1 |
| Материал контактов (реле) | AgSnO2 |
| Предельный длительный ток | 6 A |
| Макс. пусковой ток (активная нагрузка) | (AC) 20 A / 0,02 s |
| Макс. коммутируемое напряжение | AC 250 V |
| Макс. коммутируемая мощность (активная нагрузка) | AC 1500 VA; DC — см. кривую предельной нагрузки |
| Коммутируемая способность | AC-15: 3 A / AC 250 V; DC-13: 2 A / DC 24 V |
| Рекомендуемая минимальная нагрузка | 10 V / 10 mA; 24 V / 1 mA |
| Время срабатывания (тип.) | 8 ms |
| Время возврата | 8 ms |
| Время дребезга (тип.) | 3,5 ms |
| Электрический ресурс (НО; активная нагрузка; 23 °C) | 50 × 103 коммутаций |
| Механический ресурс | 5 × 106 коммутаций |
| Макс. частота коммутаций под нагрузкой/без нагрузки | 6 мин⁻¹ / 180 мин⁻¹ |
| Индикация состояния | Жёлтый светодиод |
| Номинальное напряжение изоляции | 250 V |
| Номинальное импульсное напряжение | 4 kV |
| Степень загрязнения | 2 |
| Электрическая прочность, цепь управления/нагрузки (AC, 1 мин) | 4 kVrms |
| Электрическая прочность, открытый контакт (AC, 1 мин) | 1 kVrms |
| Степень защиты | IP20 |
| Технология соединения | Push-in CAGE CLAMP® |
| Одножильные проводники | 0,34 … 2,5 мм² / 22 … 14 AWG |
| Тонкие многожильные проводники | 0,34 … 2,5 мм² / 22 … 14 AWG |
| Длина снятия изоляции | 9 … 10 мм / 0.35 … 0.39 inch |
| Ширина | 6 mm / 0.236 inch |
| Высота от верхнего края DIN-рейки | 81 mm / 3.189 inch |
| Длина | 94 mm / 3.701 inch |
| Тип монтажа | DIN-рейка 35 мм |
| Цвет | серый |
| Пожарная нагрузка | 0,484 MJ |
| Вес | 31,6 g |
| Темп. окружающего воздуха при работе (при UN) | -40 … 60 °C |
| Темп. хранения | -40 … 70 °C |
| Темп. обработки | -25 … +50 °C |
| Нормы | EN 61010-2-201; EN 61810-1; EN 61373; UL 508; GL; ATEX; IEC Ex |
| WAGO, базовое реле | 857-152 |
| Группа продукции | 6 (Interface Electronics) |
| Тип упаковки | BOX |
| Страна происхождения | CN |
| GTIN | 4050821797807 |
| Код ТН ВЭД | 85364900990 |

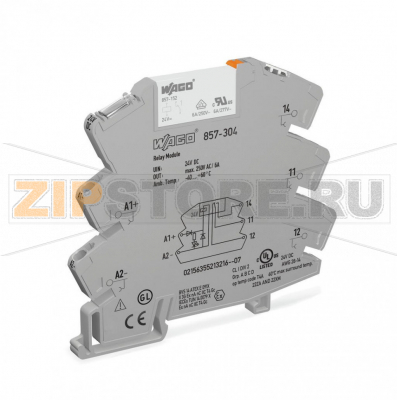

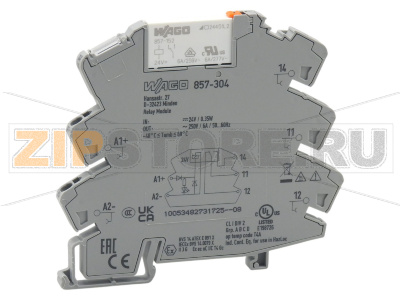

Релейный модуль WAGO 857-304 применяют для развязки и коммутации сигналов между ПЛК и полевыми устройствами в шкафах управления, распределительных щитах и на машинных установках. Компактный корпус с малой шириной позволяет экономить место на DIN-рейке, а пружинная технология подключения ускоряет монтаж и снижает риск ослабления соединений при вибрациях. Встроенный светодиод отображает состояние катушки, что упрощает диагностику при пусконаладке и обслуживании. Сменная релейная вставка обеспечивает быстрый ремонт без демонтажа клемм и перекоммутации проводов.
Модуль пригоден для коммутации как силовых, так и управляющих цепей в системах с переменным и постоянным напряжением. Для унификации разводки доступны гребёнки и интерфейсный адаптер, объединяющий несколько модулей плоским кабелем — это сокращает число отдельных проводников и уменьшает вероятность ошибок. Маркировка по системе WMB Multi помогает поддерживать читаемость схем и упрощает дальнейшее сопровождение объекта.
Релейный модуль WAGO 857-304 обеспечивает надёжное переключение и электрическую изоляцию в компактном форм-факторе и рассчитан на длительную эксплуатацию при соблюдении правил подключения и защиты нагрузок.
